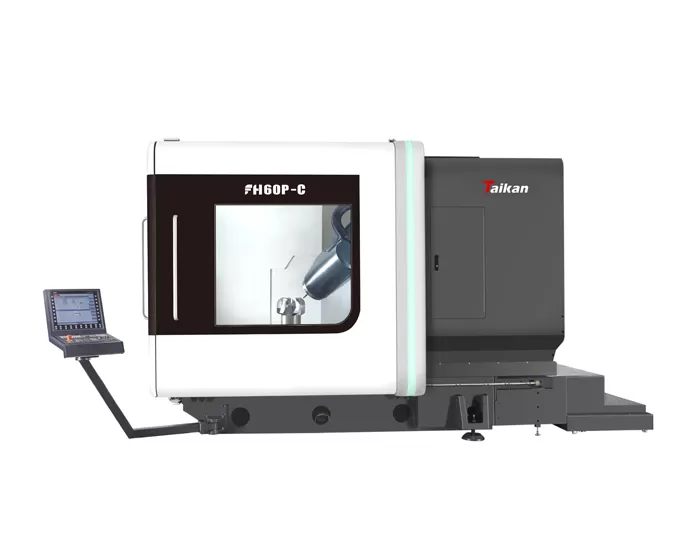

Trung tâm gia công tiện và nghiền 5 trục FH60P-C

Du lịch trục x/Y/Z

600 × 800 × 600mm

Khoảng cách từ đầu phay ngang

Trung tâm đến bàn làm việc

30 ~ 630mm

Tốc độ Bàn Quay

350 vòng/phút

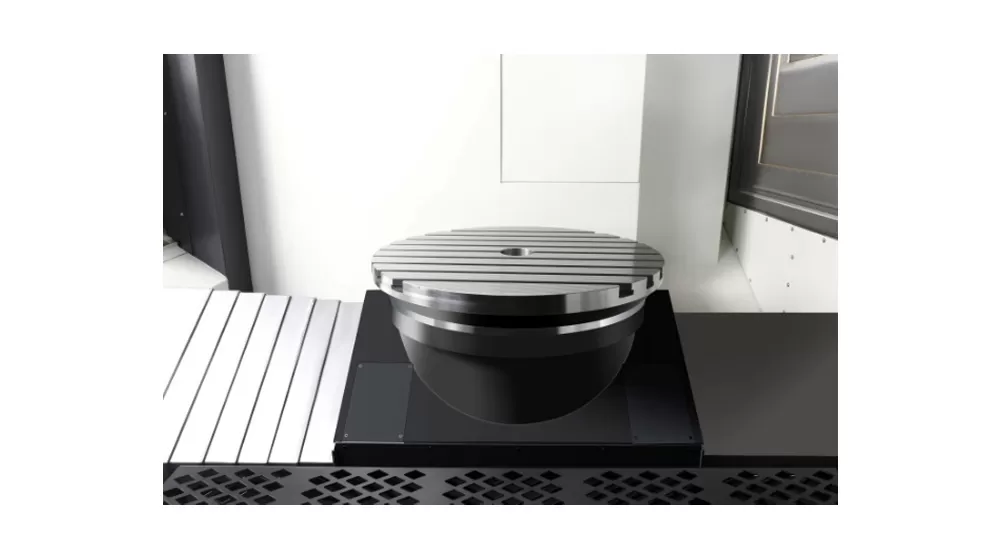

Kích thước bàn làm việc

Φ660mm

Tải trọng bàn tối đa

Phay 2000kg

Quay 1000kg

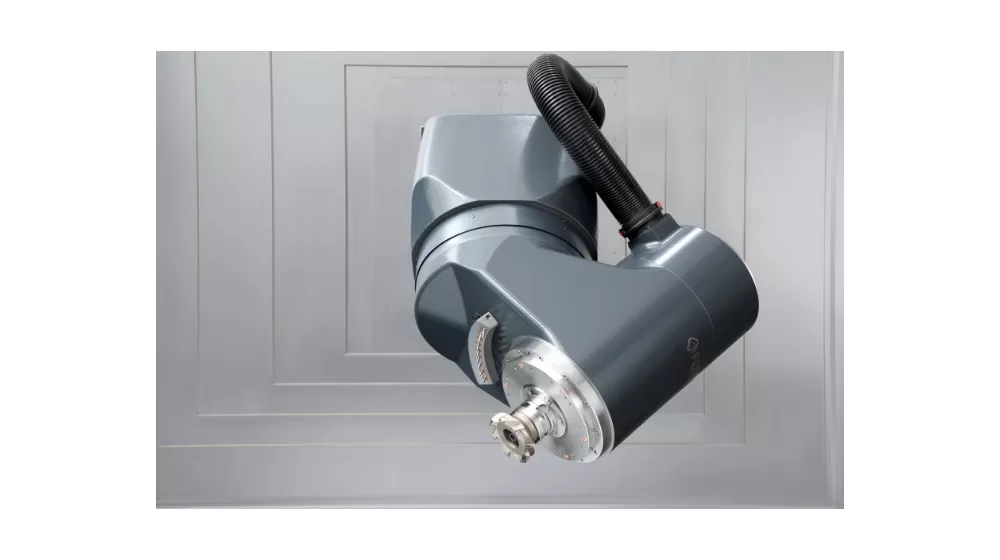

Đầu phay xoay (trục B)

Tiêu chuẩn

Phạm vi xoay (0 = dọc/180 = cấp)

-15 ° ~ + 180 °

Tốc độ định mức trục B

50 vòng/phút

Khoảng cách từ mũi trục chính thẳng đứng đến bàn

150 ~ 750mm

Tốc độ tối đa của trục chính điện

12000 vòng/phút

Nguồn điện (S1-100 %/40% DC)

34/42kw

Mô-men xoắn (S1-100 %/40% DC)

132/192nm

Côn trục chính

Côn 1:10

Giao diện công cụ

HSK-A63

Dung lượng Tạp Chí dụng cụ

40T

Tối đa đường kính/Chiều dài/Trọng lượng dụng cụ

Φ85mm/300mm/8kg

Thời gian thay đổi công cụ (công cụ thành công cụ)

4S

Khoan (bình thường hóa thép cacbon trung bình)

Φ40mm

Khai thác (bình thường hóa thép carbon trung bình)

M24

Xoay nhanh

40 m/phút

Độ chính xác định vị x/Y/Z

0.006mm

Độ chính xác định vị lặp lại x/Y/Z

0.004mm

Độ chính xác định vị B/C

8"

Độ chính xác định vị lặp lại B/C

4"

Đầu dò hồng ngoại

Renishaw omp60

Dụng cụ đo thiết lập
(Dụng cụ đo trong khu vực gia công)

Renishaw nc4f230

Chiều cao máy (máy tiêu chuẩn)

2985mm

Khu vực chiếm dụng thân chính (L * W)

4300 × 2600mm

Khu vực chiếm dụng Tạp Chí công cụ (L * W)

2100 × 1250mm

Khu vực băng tải chip (L * W)

3070 × 1065mm

Khu vực chiếm bể nước (L * W)

1785 × 1355mm

Khu vực chiếm dụng Máy hoàn chỉnh
(Không bao gồm bình chứa nước) (L * W)

5200 × 3550mm

Trọng lượng máy

23000kg

Hệ thống điều khiển

Siemens One
