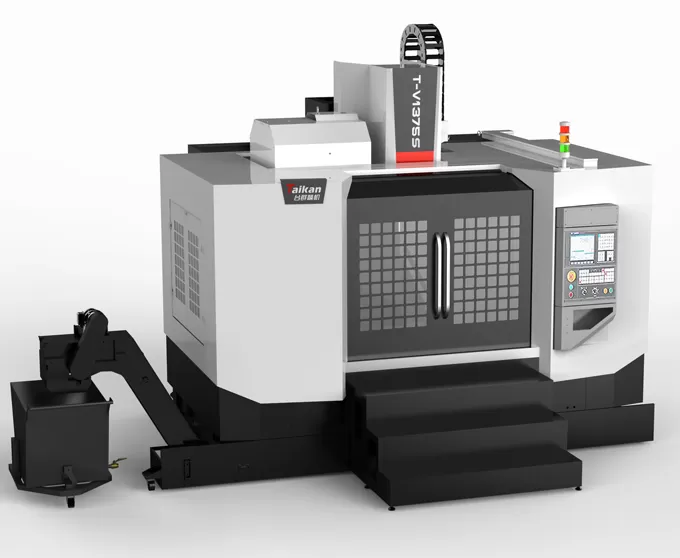

Taikan CNC: HT-V1375S Trung tâm gia công đứng tốc độ cao và hiệu suất cao

Đặc điểm của trung tâm gia công đứng T-V1375S tốc độ cao và hiệu quả cao

Cấu trúc máy

Cột cố định, bàn trượt kiểu chữ thập: thiết kế này hỗ trợ vững chắc và phù hợp để cắt tốc độ cao.

Đế lớn, ổn định, độ cứng cao, cột hình chữ A nhịp rộng: giảm rung và biến dạng, đảm bảo độ cứng cao.

Đúc cát nhựa chất lượng cao, gang có độ bền cao: đảm bảo độ cứng và ổn định của máy, giảm biến dạng và duy trì độ chính xác lâu dài.

Đường dẫn và vít bi

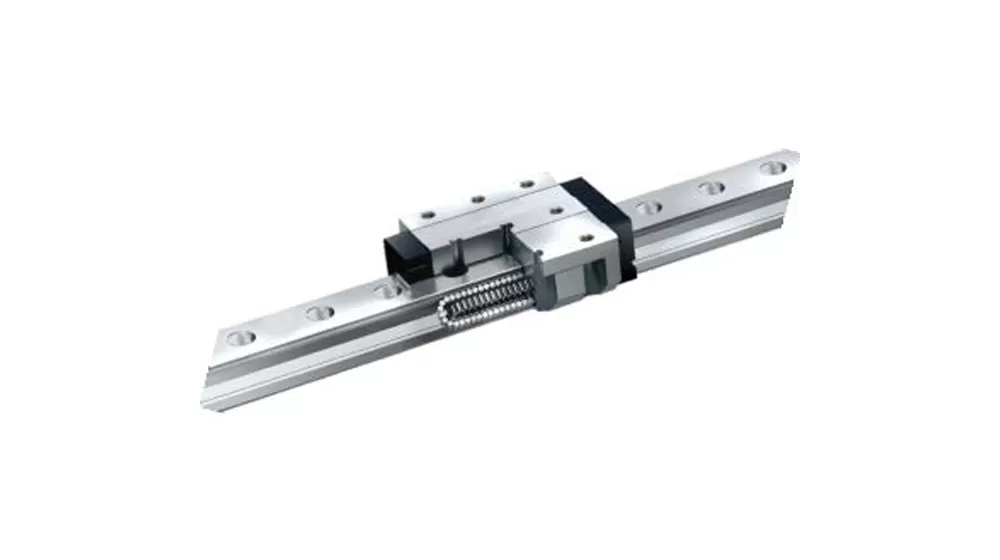

Hướng dẫn tuyến tính con lăn: độ cứng cao, ma sát thấp và tiếng ồn thấp.

C3-class vít bi, cấu trúc trước căng: Giảm hiệu ứng giãn nở nhiệt, cung cấp độ chính xác ổn định hơn và vòng bi tự bôi trơn giúp kéo dài tuổi thọ.

Gia công.

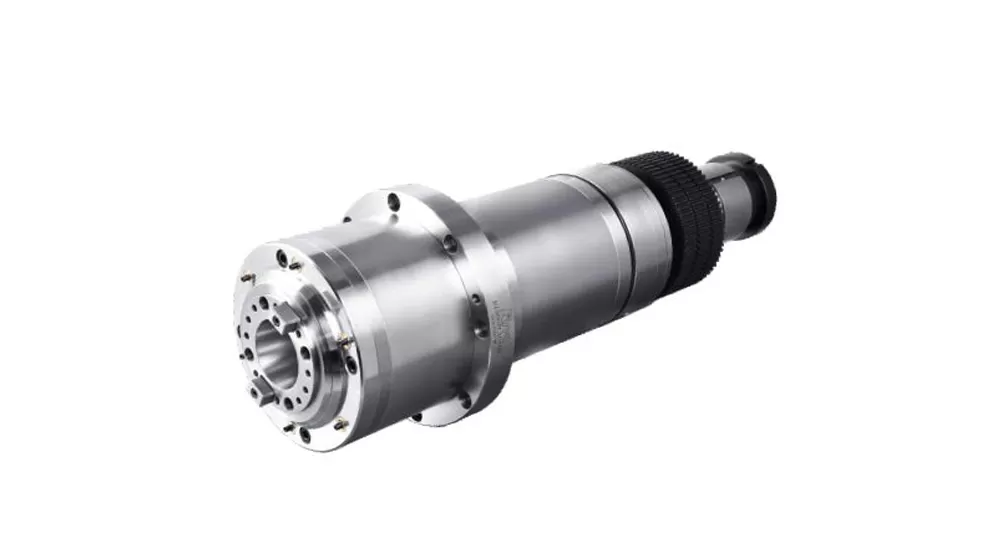

Trục chính

Trục chính tốc độ cao (BT40-12000r/phút): Được trang bị đầu kết nối trực tiếp, mặt trước trục chính có thiết kế mê cung với lớp bảo vệ Rèm khí để ngăn chất làm mát xâm nhập vào vòng bi trục chính.

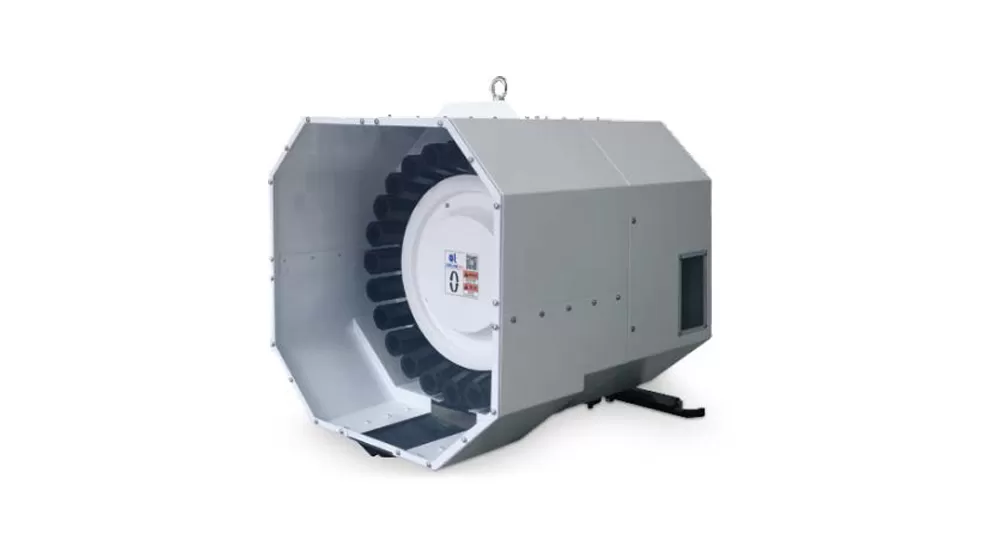

Tạp Chí dụng cụ

Tạp Chí dụng cụ loại tay 24 túi: ổn định tốt, thay đổi công cụ đáng tin cậy và đảm bảo liên tục.

Áp dụng Trung tâm gia công đứng T-V1375S tốc độ cao và hiệu quả cao

Máy công cụ phù hợp cho việc xử lý đa dạng, hàng loạt nhỏ các bộ phận phức tạp như các bộ phận hình hộp cỡ vừa và nhỏ, đĩa, đĩa, van, vỏ, và khuôn. Nó được sử dụng rộng rãi trong các ngành công nghiệp như Phụ tùng chính xác, sản phẩm 5g, phần cứng, phụ tùng ô tô và thiết bị y tế.

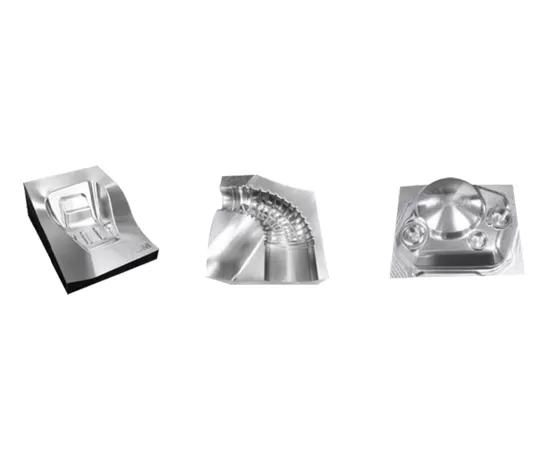

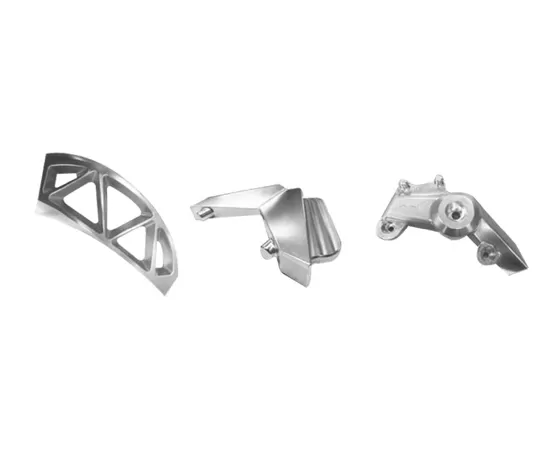

Ví dụ phôi 1

Ví dụ phôi 2

Thông số kỹ thuật của Trung tâm gia công đứng tốc độ cao và hiệu quả cao HT-V1375S

Item			Unit	HT-V1375S	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	1350
	Hành trình bệ trượt (trục Y)		mm	750
	Hành trình đầu trục chính (trục Z)		mm	750
	Khoảng cách từ mũi trục chính đến mặt bàn		mm	120～870
	Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột		mm	826
Bàn máy	Kích thước bàn máy		mm	1500*750
	Tải trọng tối đa (phân bố đều)		kg	1300
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)		mm	5-18*150
Trục chính	Công suất motor (định mức/ngắn hạn)		kW	15/18.5
	Mô men xoắn motor (định mức/ngắn hạn)		N.m	143/191
	Phạm vi tốc độ		r/min	50～6000 (dây đai)
	Đường kính trục chính		mm	Φ190
	Côn trục chính		/	BT50
	Thông số chốt kéo		/	P50T-I（MAS403）
Tốc độ	Phạm vi tốc độ chạy dao cắt		mm/min	1-10000
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z		m/min	24/24/20
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.015	GB/T18400.4（Toàn hành trình）
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.008	GB/T18400.4（Toàn hành trình）
Ổ chứa dao	Số dao		pcs	24
	Trọng lượng dao tối đa		kg	15
	Chiều dài dao tối đa		mm	300
	Đường kính dao tối đa (đầy / cạnh trống)		mm	Φ105/Φ210
Khác	Đối trọng trục Z			Cân bằng khí nitơ

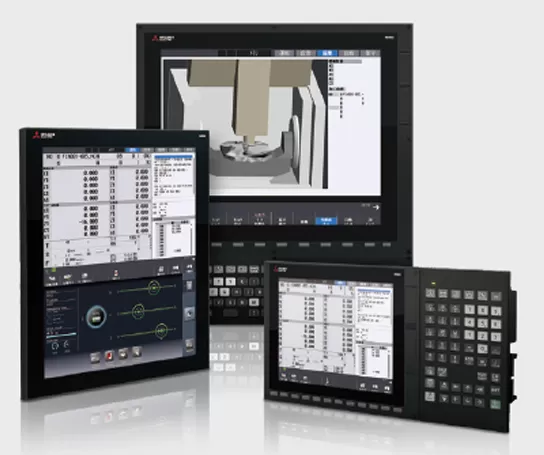

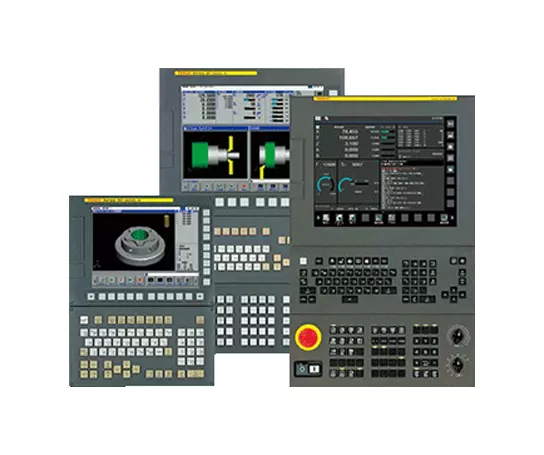

	Hệ thống CNC		/	FANUC 0i-MF Plus(5)
	Nguồn khí	Flow	L/min	280（ANR）
	Nguồn khí	Áp suất khí	MPa	0.6~0.8
	Dung tích thiết bị		KVA	35
	Dung tích bể làm mát		L	400
	Kích thước máy		mm	5050×3680×3440	Băng tải phoi (có bàn đạp)
	Trọng lượng (xấp xỉ)		Kg	10500

Thông tin trên trang này chỉ mang tính tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
