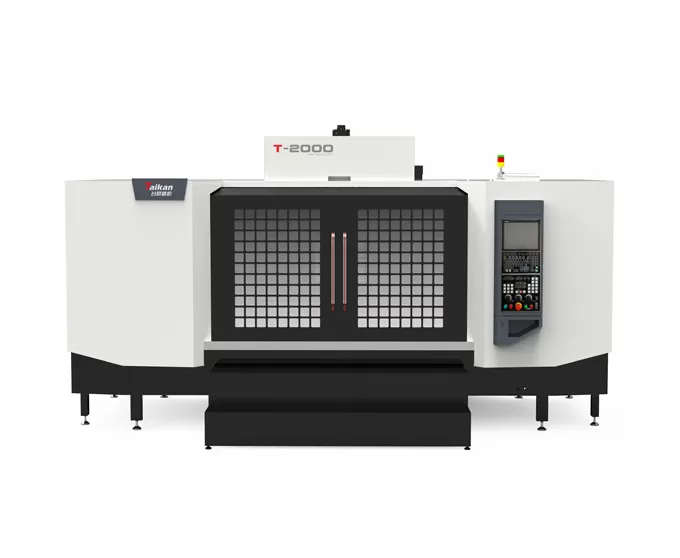

Trung tâm gia công khoan & phay tốc độ cao, độ chính xác cao HT-2000

Hành trình

Hành trình bàn máy (trục X)

mm

2000

Hành trình bàn trượt ngang (trục Y)

mm

650

Hành trình đầu trục chính (trục Z)

mm

475

Khoảng cách từ mũi trục chính đến bề mặt bàn máy

mm

100-575

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột máy

mm

707

Bàn máy

Kích thước bàn máy

mm

2000*650

Tải trọng tối đa

kg

600

Rãnh chữ T (số rãnh - chiều rộng rãnh × khoảng cách)

mm

5-18*125

Trục chính

Công suất động cơ (định mức/ngắn hạn)

kW

3.7/5.5

Mô-men xoắn động cơ (định mức/ngắn hạn)

N.m

14.1/21.0

Tốc độ động cơ trục chính

rpm

20-20000

Côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ tiến dao cắt

mm/min

1-15000

Tốc độ di chuyển nhanh trục X/Y/Z

m/min

27/36/36

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.015

GB/T 18400.4 (Toàn hành trình)

Độ lặp lại (X/Y/Z)

mm

0.008

Ổ chứa dao

Sức chứa dao

pcs

21

Trọng lượng dao tối đa

kg

3

Chiều dài dao tối đa

mm

200

Đường kính dao tối đa (đầy / lân cận trống)

mm

Φ60/Φ80

Khác

Hệ thống CNC

/

Mitsubishi M80VB

Nguồn khí nén

Flow

L/phút

≥200 (ANR)

Áp suất khí nén

MPa

0.6-0.8

Công suất thiết bị

kVA

20

Dung tích bể chứa dung dịch làm mát tối đa

L

400

Kích thước máy

mm

4800*3900 (bao gồm bậc cấp 700)*2560

Tương ứng với trục X*Y*Z

Trọng lượng (xấp xỉ)

kg

7850
