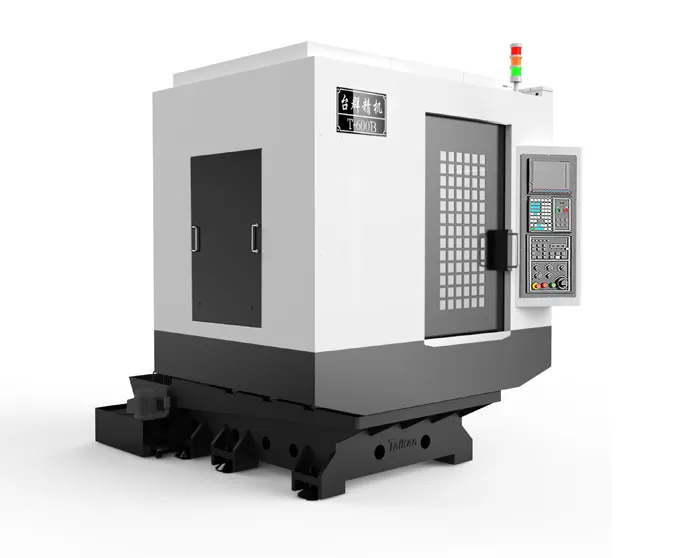

HT-600B Trung tâm gia công khoan phay tốc độ cao, độ chính xác cao

Hành trình

Hành trình bàn máy (trục X)

mm

600

Hành trình bàn trượt (trục Y)

mm

390

Hành trình đầu trục chính (trục Z)

mm

320

Khoảng cách từ mũi trục chính đến mặt bàn máy

mm

140-460

Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột máy

mm

445

Bàn máy

Kích thước bàn máy

mm

700*400

Tải trọng tối đa

kg

250

Rãnh chữ T (số rãnh - rộng rãnh * khoảng cách)

mm

3-18*125

Trục chính

Công suất motor (định mức/ngắn hạn)

kW

3.7/5.5

Mô-men xoắn motor (định mức/ngắn hạn)

N.m

14.1/21

Tốc độ motor trục chính

rpm

20-20000

Côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ tiến dao cắt

mm/phút

1-15000

Tốc độ chạy dao nhanh trục X/Y/Z

m/phút

48/48/48

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.006

GB/T 18400.4

（Toàn bộ hành trình）

Độ lặp lại (X/Y/Z)

mm

0.004

Ổ tích dao

Sức chứa dao

pcs

21

Trọng lượng dao tối đa

kg

3

Chiều dài dao tối đa

mm

300

Đường kính dao tối đa (đầy/lân cận trống)

mm

Ф60/Ф80

Khác

Hệ thống CNC

Mitsubishi M80VA

Nguồn khí nén

Flow

L/phút

≥200（ANR）

Áp suất khí nén

MPa

0.6-0.8

Công suất thiết bị

kVA

15

Dung tích bể làm mát tối đa

L

145

Kích thước máy

mm

1880*2660*2310

Tương ứng với trục X*Y*Z

Trọng lượng (xấp xỉ)

kg

3100
