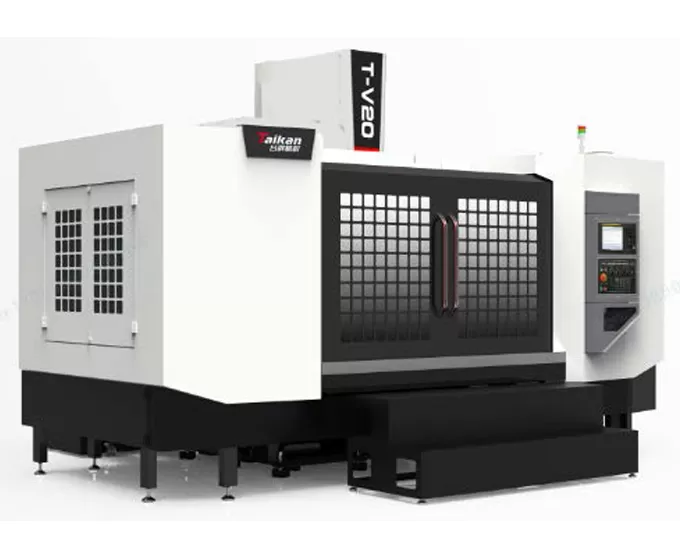

HT-V20 Trung tâm gia công đứng cắt nhẹ

Hành trình

Hành trình bàn máy (trục X)

mm

2000

Hành trình bệ trượt (trục Y)

mm

650

Hành trình đầu trục chính (trục Z)

mm

590

Khoảng cách từ mũi trục chính đến mặt bàn

mm

100-690

Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột máy

mm

707

Bàn máy

Kích thước bàn máy

mm

2000*650

Tải trọng tối đa (phân bố đều)

kg

800

Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)

mm

5-18*125

Trục chính

Công suất động cơ (định mức/ngắn hạn)

kW

7.5/11

Mô-men xoắn động cơ (định mức/ngắn hạn)

N.m

35.8/95.5

Dải tốc độ

vòng/phút

20-12000

Đường kính trục chính

mm

150

Côn trục chính

/

BT40

Thông số đinh tán

/

1-15000

Tốc độ

Dải tốc độ tiến dao cắt

mm/phút

27/36/36

Tốc độ chạy nhanh trục X/Y/Z

m/phút

0.015

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.008

GB/T18400.4 (Toàn hành trình)

Độ lặp lại (X/Y/Z)

mm

0.01

Ổ chứa dao

Số dao chứa được

pcs

0.006

Trọng lượng dao tối đa

kg

24

Chiều dài dao tối đa

mm

7

Đường kính dao tối đa (đầy đủ /khoang trống liền kề)

mm

250

Khác

Đối trọng trục Z

φ75/φ150

Hệ thống CNC

/

Mitsubishi M80VB

Nguồn khí

Flow

L/phút

≥280 (ANR)

Áp suất khí

MPa

0.6-0.8

Công suất thiết bị

KVA

25

Dung tích bình chứa dung dịch làm mát

L

400

Kích thước máy

mm

4800*3900 (bao gồm bậc thang)*2950

Tương ứng với trục X*Y*Z

Trọng lượng (xấp xỉ)

Kg

8450
