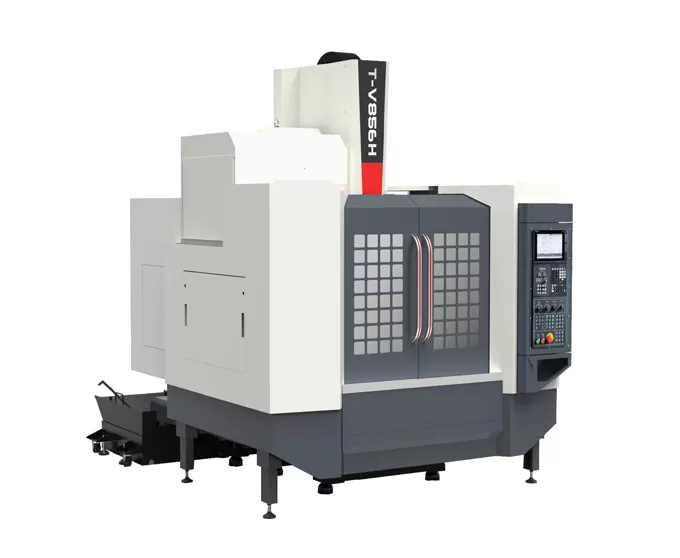

Name: HT-V856H Trung tâm gia công đứng tốc độ cao, độ chính xác cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của Trung tâm gia công đứng tốc độ cao và độ chính xác cao HT-V856H

Cấu trúc máy

Máy có cấu trúc cột cố định với bàn trượt kiểu chữ thập. Thân máy được chế tạo với đế ổn định cực lớn và cột hình chữ A có độ cứng cao, nhịp rộng, đảm bảo cắt tốc độ cao không rung và không biến dạng.

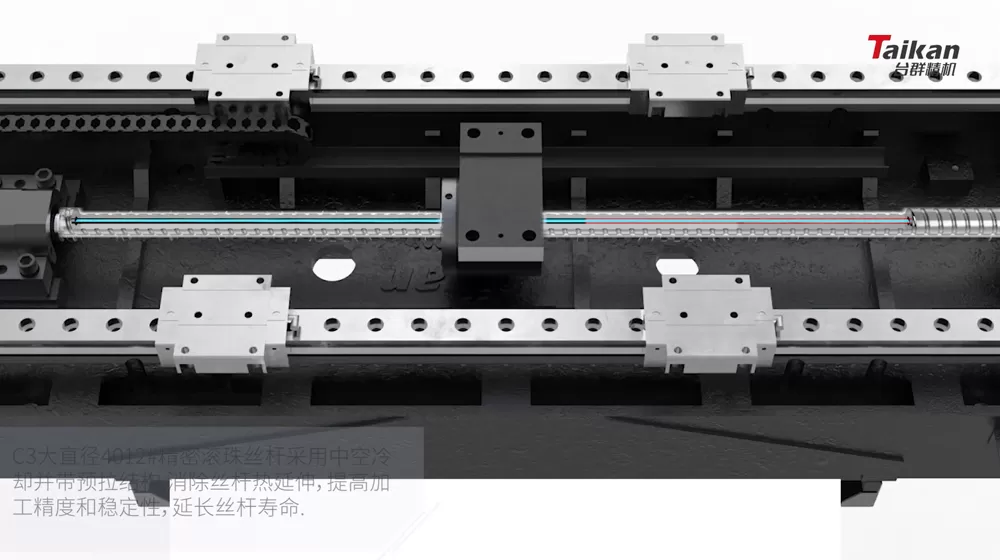

Vít bi rỗng

Vít bi rỗng với cấu trúc căng trước giúp loại bỏ sự giãn nở nhiệt, tăng cường độ chính xác của máy. Các vòng bi vít tự bôi trơn, kéo dài tuổi thọ của chúng.

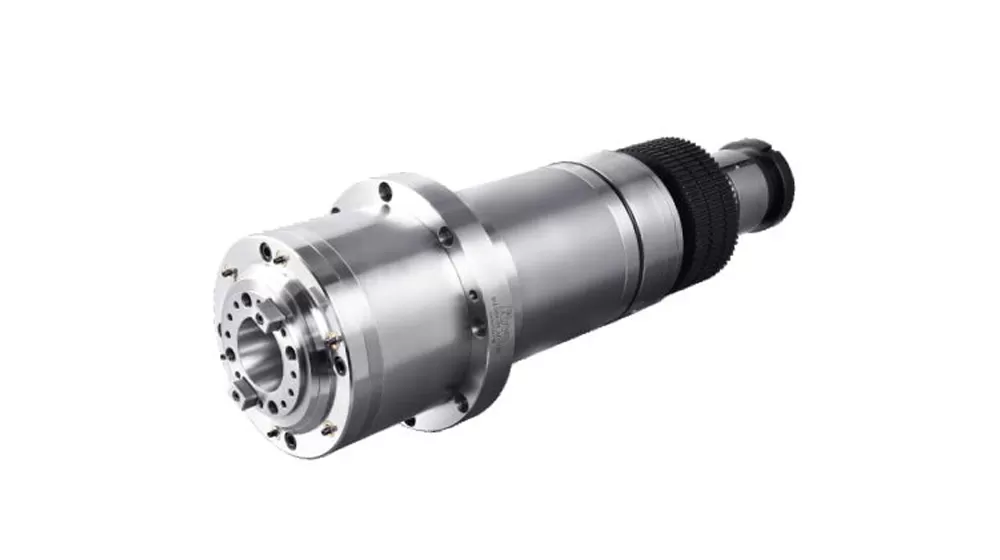

Trục chính

Máy có bộ phận trục chính tốc độ cao từ taikan, được trang bị đầu kết nối trực tiếp BT40-12000 vòng/phút. Mặt trước trục chính sử dụng thiết kế mê cung với lớp bảo vệ Rèm khí, ngăn chặn việc cắt chất lỏng xâm nhập vào vòng bi trục chính.

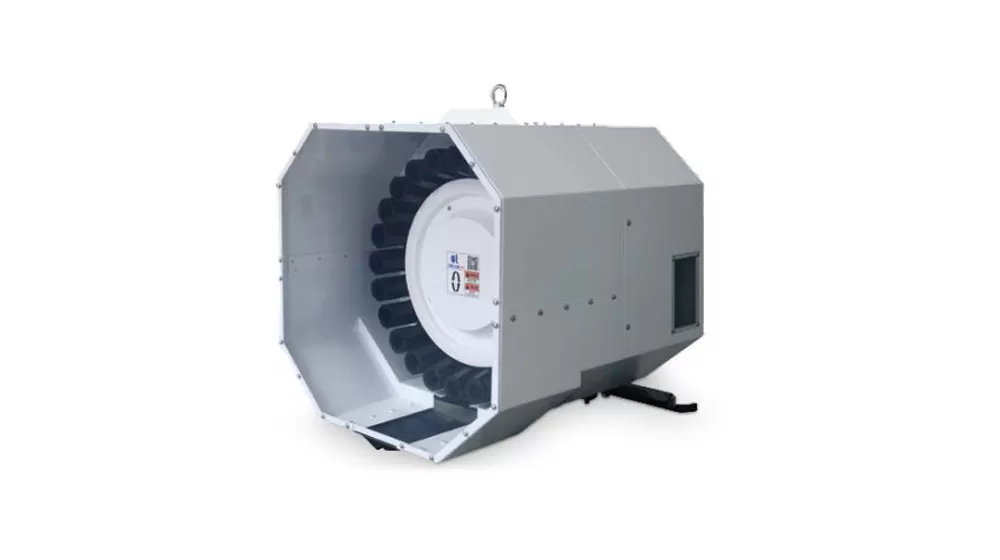

Tạp Chí dụng cụ

Máy được trang bị Tạp Chí dụng cụ cầm tay 24 túi từ taikan, được biết đến với chất lượng đáng tin cậy và hiệu suất ổn định.

Ứng dụng của Trung tâm gia công đứng tốc độ cao và độ chính xác cao HT-V856H

Máy công cụ này phù hợp cho gia công đa dạng chủng loại, sản lượng nhỏ các chi tiết phức tạp như các thành phần dạng hộp cỡ vừa và nhỏ, tấm, đĩa, van, vỏ và khuôn mẫu. Máy được sử dụng rộng rãi trong các ngành như linh kiện chính xác, sản phẩm 5G, phần cứng, linh kiện ô tô và thiết bị y tế.

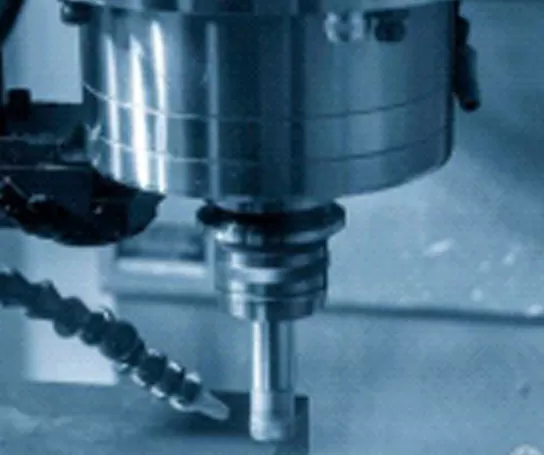

Ví dụ phôi 1

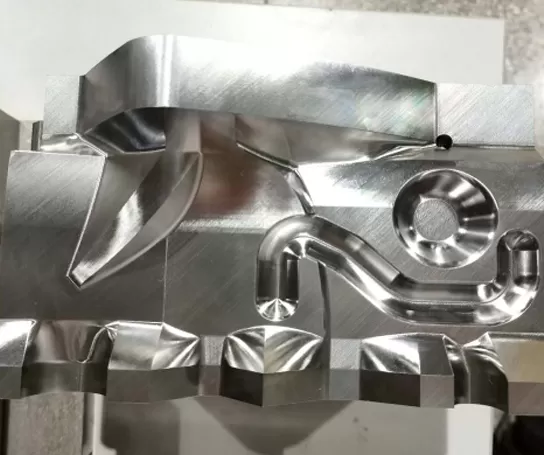

Ví dụ phôi 2

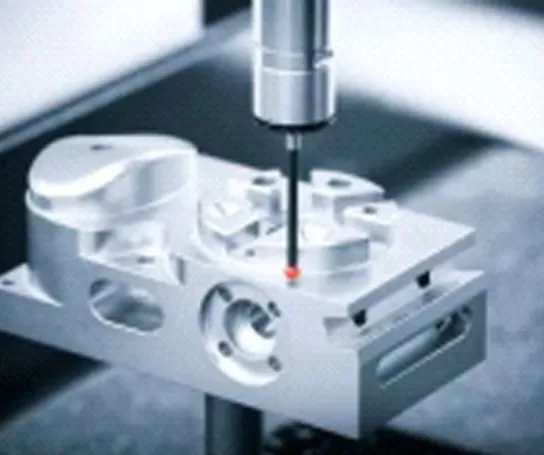

Ví dụ Phôi 3

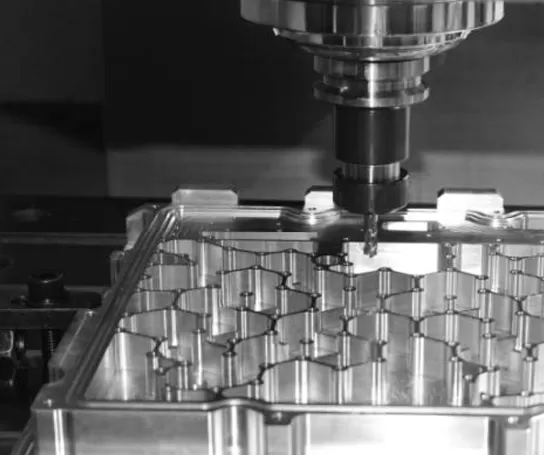

Ví dụ phôi 4

Thông số kỹ thuật của Trung tâm gia công đứng tốc độ cao và độ chính xác cao HT-V856H

Item			Unit	HT-V856H	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	800
	Hành trình đế trượt (trục Y)		mm	550
	Hành trình đầu trục chính (trục Z)		mm	600
	Khoảng cách từ mũi trục chính đến mặt bàn máy		mm	125～725
	Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột		mm	590
Bàn máy	Kích thước bàn máy		mm	1000*500
	Tải trọng tối đa (chịu tải đều)		kg	450
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)		mm	5-18*100
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	11/15
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	52.5/118
	Dải tốc độ		vòng/phút	50~12000 (Ghép trực tiếp)
	Đường kính trục chính		mm	φ150
	Côn trục chính		/	BT40
	Tiêu chuẩn chốt kéo		/	P40T-I（MAS403）
Tốc độ	Dải tốc độ tiến dao cắt		mm/phút	1-10000
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z		m/phút	30/30/30
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.008	GB/T18400.4 (Hành trình toàn bộ)
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.005	GB/T18400.4 (Hành trình toàn bộ)
Ổ chứa dao	Số lượng dao chứa được		pcs	24
	Trọng lượng dao tối đa		kg	7
	Chiều dài dao tối đa		mm	250
	Đường kính dao tối đa (đầy/trống kề bên)		mm	Φ75/Φ150
Khác	Hệ thống CNC		/	Mitsubishi M80VB
	Nguồn khí	Flow	L/phút	≥280（ANR）
	Nguồn khí	Áp suất khí	MPa	0.6~0.8
	Thông số thiết bị		KVA	25
	Dung tích bình chứa dung dịch làm mát		L	300
	Kích thước máy		mm	224031213026	Tương ứng với trục XYZ
	Trọng lượng (xấp xỉ)		Kg	4600

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
