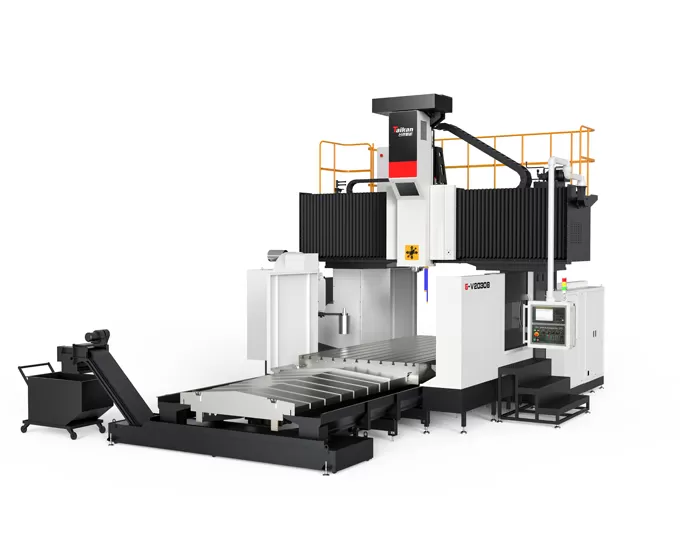

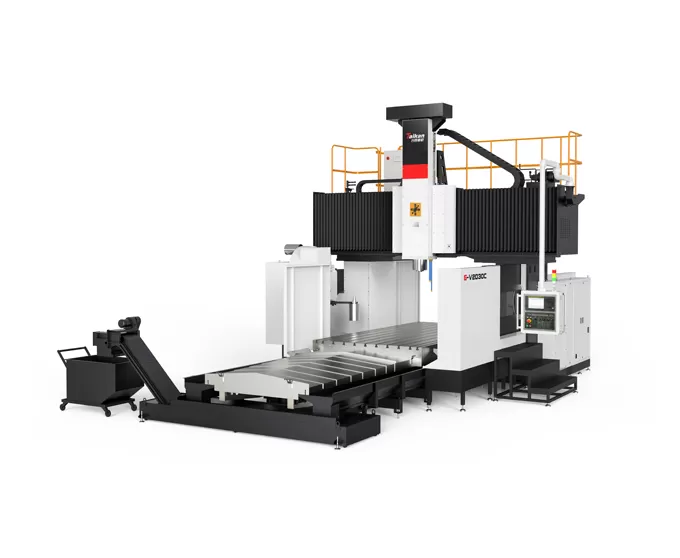

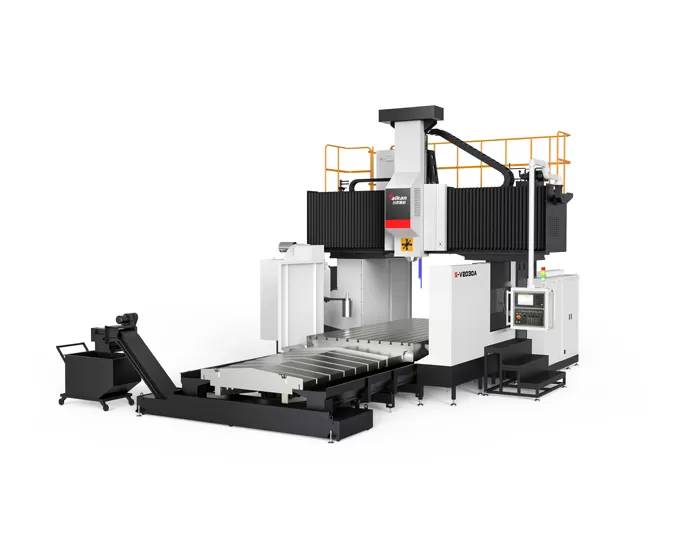

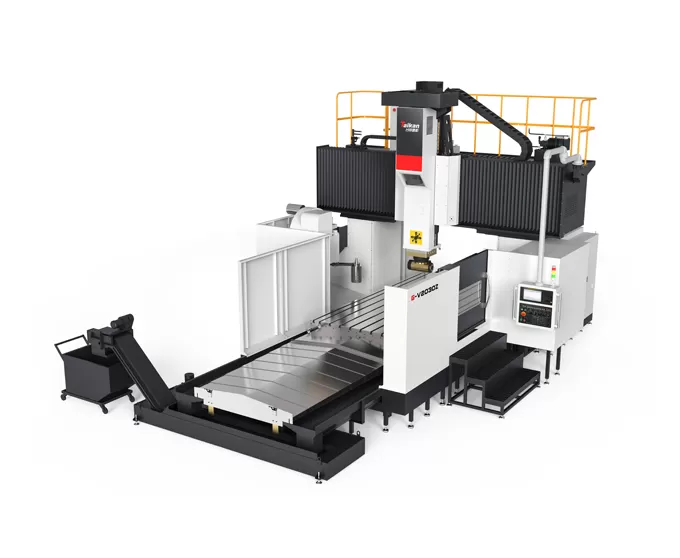

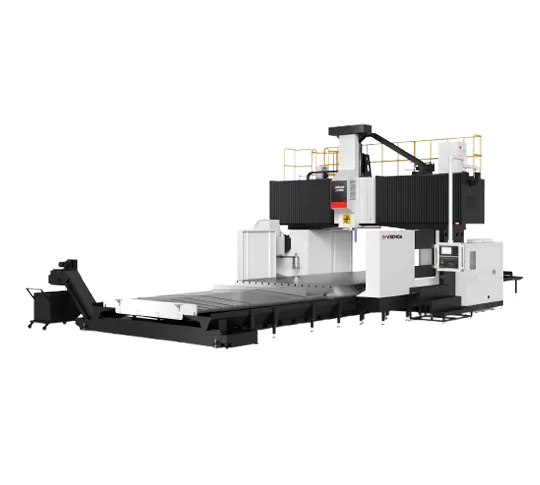

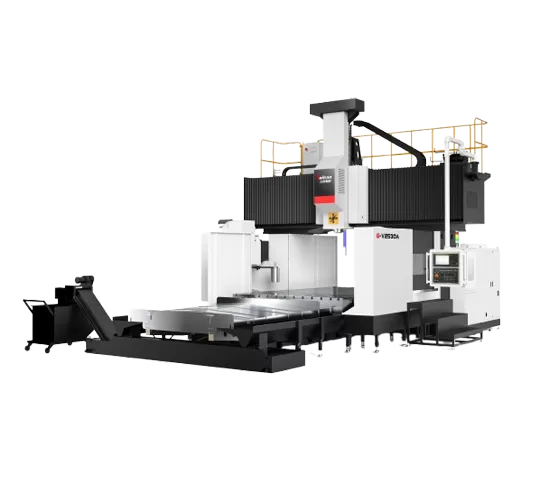

HG-V2030 A/B/C/Z Trung tâm gia công cổng trục với ray dẫn hướng tuyến tính 3 trục

Máy có cấu trúc cố định khung giàn với bàn làm việc di chuyển.

Chùm có độ cứng cao: Chùm tia sử dụng thiết kế vòm tiết diện lớn hình chữ nhật. Tỷ lệ Chiều cao trên Chiều rộng được tối ưu hóa thông qua phân tích mô phỏng, tăng cường đáng kể khả năng chống uốn và xoắn, đảm bảo độ ổn định chính xác.

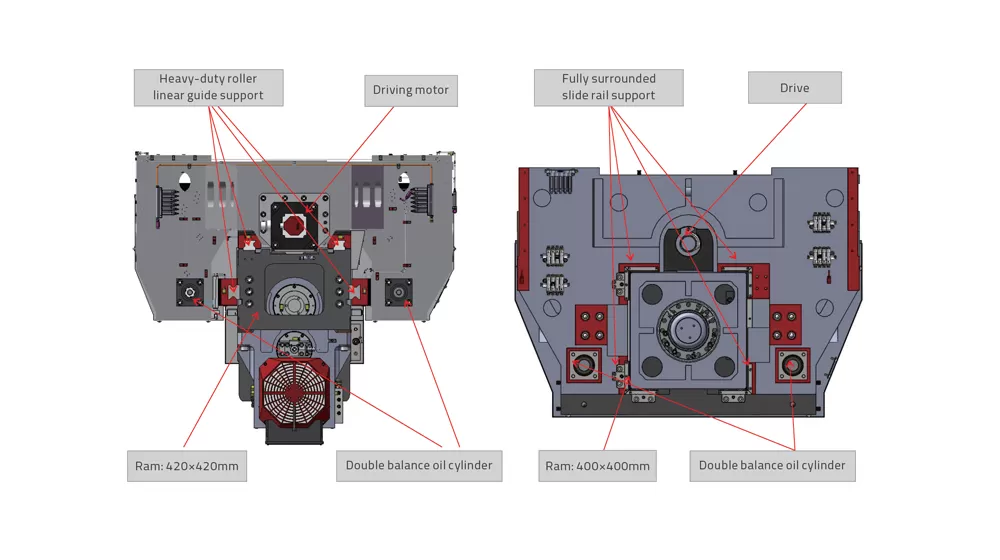

RAM mặt cắt ngang lớn: RAM có kích thước mặt cắt ngang 420x420mm, được hỗ trợ bởi bốn thanh dẫn hướng tuyến tính trong một bố trí nửa kín. Điều này cung cấp hỗ trợ cường độ cao với khả năng chống ma sát thấp, đảm bảo không leo ở tốc độ thấp, độ rung tối thiểu, phản ứng nhanh và hiệu suất động và tĩnh tuyệt vời, yêu cầu bảo trì thấp và tuổi thọ dài.

Nhiều bảng hỗ trợ: Bảng được hỗ trợ bởi nhiều Slide cách nhau chặt chẽ, đảm bảo hiệu suất chịu tải ổn định và đáng tin cậy với khả năng giữ chính xác tuyệt vời.

Tùy chọn ổ đĩa khác nhau

Có thể cấu hình với ổ đĩa dây đai, đầu giảm tốc, trục chính điện và đầu phay góc phải tự động.

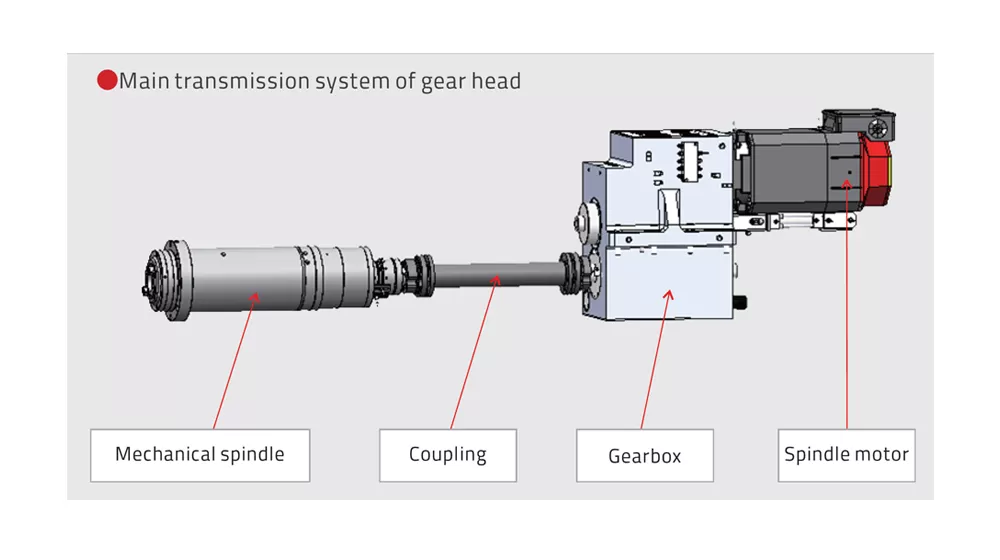

Trục bánh răng

Có giao diện BT50 với tốc độ tối đa 6000 vòng/phút và mô-men xoắn đầu ra lên tới 1331nm. Hộp số và động cơ chính được tách ra khỏi trục chính, giảm thiểu hiệu quả các vấn đề chính xác do sinh nhiệt.

Trục chính cơ giới

Trục chính điện BT50-10000rpm công suất cao, chịu tải nặng mang đến mô-men xoắn cao, tốc độ cao và độ rung thấp, mang lại trải nghiệm gia công đặc biệt.

Trục chính điều khiển bằng đai

Sử dụng bộ phận trục chính tốc độ cao BT50-6000rpm, mang lại hiệu suất cắt hiệu quả.

Điều khiển nhiệt

Tiêu chuẩn với hệ thống làm mát dầu để giảm nhiệt độ trục chính, kéo dài tuổi thọ ổ trục và giảm thiểu tác động của biến dạng nhiệt đến độ chính xác gia công.

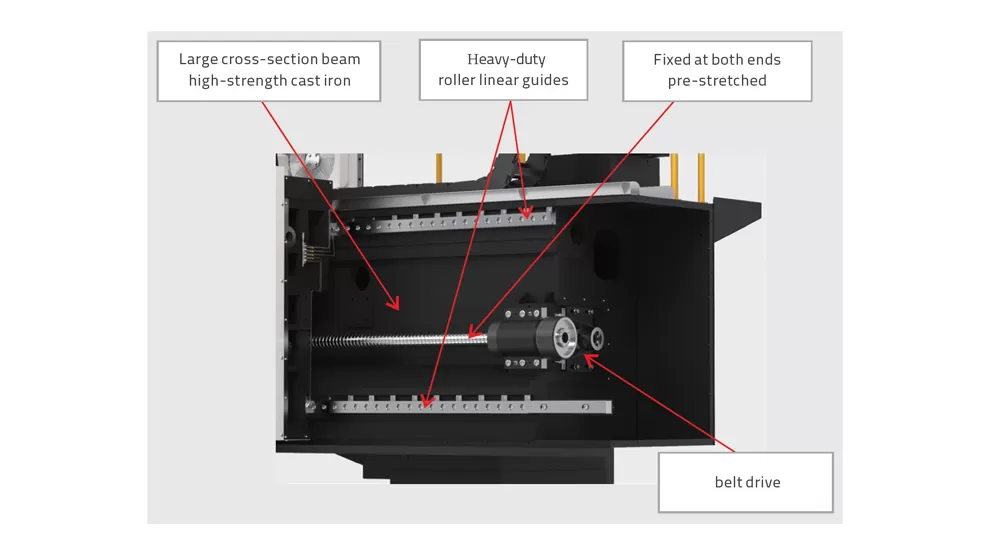

Ray ba đường: cả ba trục (XYZ) đều sử dụng ray dẫn hướng tuyến tính Con lăn hạng nặng, dễ bảo trì, có khả năng chống ma sát thấp, phản ứng nhanh từ các bộ phận chuyển động, không leo ở tốc độ thấp, và hiệu suất động và tĩnh tuyệt vời.

Truyền động dây đai: động cơ trục xy sử dụng giảm đai để tăng mô-men xoắn truyền, giảm quán tính tải, cải thiện hiệu suất truyền động và bảo trì đơn giản và tiết kiệm chi phí.

Ổ bánh răng: động cơ được giảm thông qua bộ giảm tốc phản ứng dữ dội thấp, tăng truyền mô-men xoắn. Kết hợp với Vít dẫn lớn hơn, điều này đảm bảo tốc độ truyền động nhanh, hiệu suất ổn định và độ chính xác cao (trục x ≥ 4200mm/trục Y ≥ 3700mm).

Cân bằng Nitơ: Hệ thống truyền động trục z sử dụng động cơ servo được ghép trực tiếp với vít bi, với hệ thống cân bằng xi-lanh kép ở cả hai bên của RAM để đảm bảo sự đảo chiều của nguồn cấp dữ liệu trục z trơn tru và phản ứng động nhanh.

Bù nhiệt: Vít bi có cấu trúc căng trước ở cả hai đầu, loại bỏ hiệu quả tổn thất chính xác do giãn nở nhiệt.

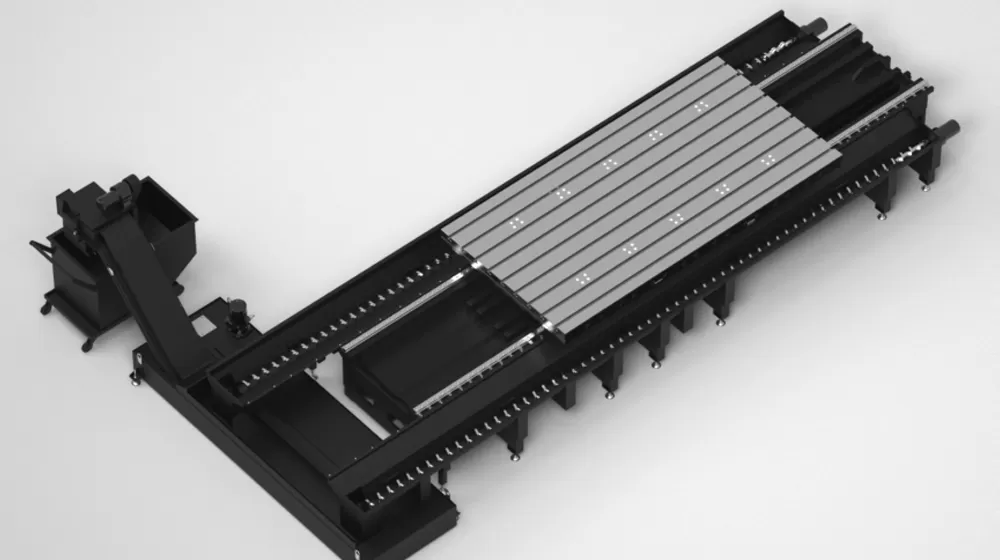

Băng tải chip xoắn ốc: Một bộ ở mỗi bên của bàn làm việc, với đường kính vít 120mm và tiết diện thép vuông lớn, nhanh chóng trục xuất Chip ra ngoài máy.

Băng tải nâng Chip Loại xích: nằm ở đầu máy, với độ nghiêng 45 độ, tấm Xích rộng hơn và thanh cào răng cưa, nhanh chóng thu thập chip vào băng tải Chip nhỏ.

Băng tải chip nhỏ: Thu thập và vận chuyển chip.

Bể làm mát: Hệ thống lọc nhiều lớp để lọc tạp chất và đảm bảo gia công trơn tru.
