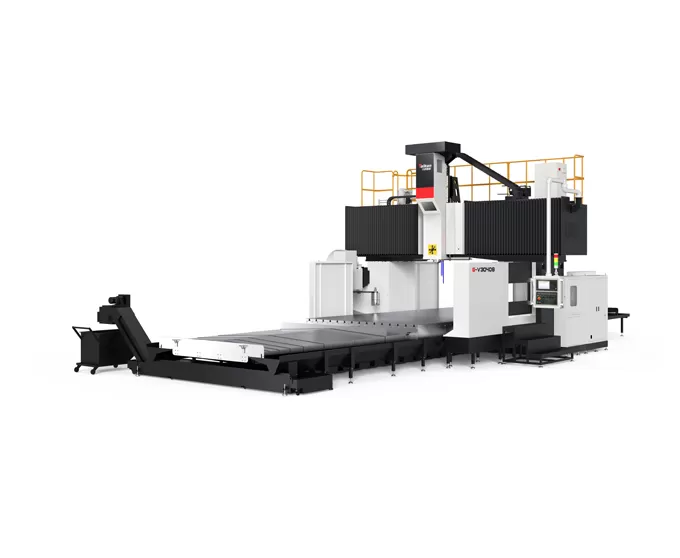

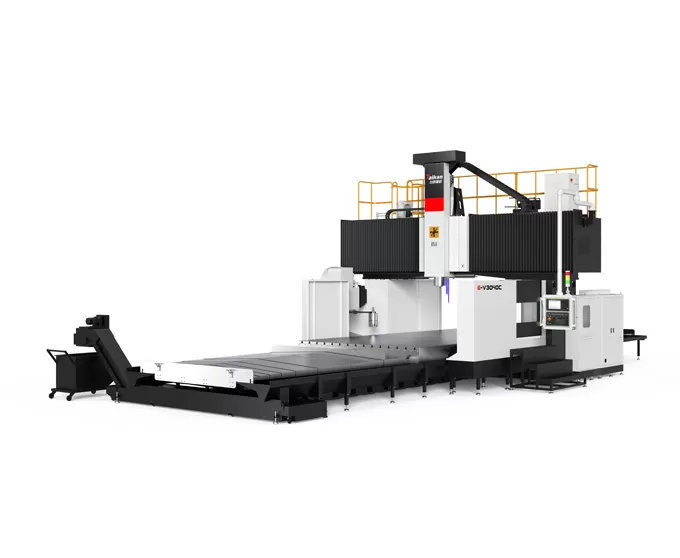

Name: HG-V3040 A/B/C/Z Trung tâm gia công giàn với ray dẫn hướng tuyến tính 3 trục
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của trục dẫn hướng tuyến tính 3 trục G-V3040 A/B/C/Z trung tâm gia công

Cấu trúc máy

Máy có cấu trúc cố định khung giàn với bàn làm việc di chuyển.
Chùm có độ cứng cao: Chùm tia sử dụng thiết kế vòm tiết diện lớn hình chữ nhật. Tỷ lệ Chiều cao trên Chiều rộng được tối ưu hóa thông qua phân tích mô phỏng, tăng cường đáng kể khả năng chống uốn và xoắn, đảm bảo độ ổn định chính xác.
RAM mặt cắt ngang lớn: RAM có kích thước mặt cắt ngang 420x420mm, được hỗ trợ bởi bốn thanh dẫn hướng tuyến tính trong một bố trí nửa kín. Điều này cung cấp hỗ trợ cường độ cao với khả năng chống ma sát thấp, đảm bảo không leo ở tốc độ thấp, độ rung tối thiểu, phản ứng nhanh và hiệu suất động và tĩnh tuyệt vời, yêu cầu bảo trì thấp và tuổi thọ dài.
Nhiều bảng hỗ trợ: Bảng được hỗ trợ bởi nhiều Slide cách nhau chặt chẽ, đảm bảo hiệu suất chịu tải ổn định và đáng tin cậy với khả năng giữ chính xác tuyệt vời.

Tùy chọn trục chính đa dạng

Tùy chọn ổ đĩa khác nhau
Có thể cấu hình với ổ đĩa dây đai, đầu giảm tốc, trục chính điện và đầu phay góc phải tự động.
Trục bánh răng
Có giao diện BT50 với tốc độ tối đa 6000 vòng/phút và mô-men xoắn đầu ra lên tới 1331nm. Hộp số và động cơ chính được tách ra khỏi trục chính, giảm thiểu hiệu quả các vấn đề chính xác do sinh nhiệt.
Trục chính cơ giới
Trục chính điện BT50-10000rpm công suất cao, chịu tải nặng mang đến mô-men xoắn cao, tốc độ cao và độ rung thấp, mang lại trải nghiệm gia công đặc biệt.
Trục chính điều khiển bằng đai
Sử dụng bộ phận trục chính tốc độ cao BT50-6000rpm, mang lại hiệu suất cắt hiệu quả.
Điều khiển nhiệt
Tiêu chuẩn với hệ thống làm mát dầu để giảm nhiệt độ trục chính, kéo dài tuổi thọ ổ trục và giảm thiểu tác động của biến dạng nhiệt đến độ chính xác gia công.

Hệ thống cấp liệu

Ray ba đường: cả ba trục (XYZ) đều sử dụng ray dẫn hướng tuyến tính Con lăn hạng nặng, dễ bảo trì, có khả năng chống ma sát thấp, phản ứng nhanh từ các bộ phận chuyển động, không leo ở tốc độ thấp, và hiệu suất động và tĩnh tuyệt vời.
Truyền động dây đai: động cơ trục xy sử dụng giảm đai để tăng mô-men xoắn truyền, giảm quán tính tải, cải thiện hiệu suất truyền động và bảo trì đơn giản và tiết kiệm chi phí.
Ổ bánh răng: động cơ được giảm thông qua bộ giảm tốc phản ứng dữ dội thấp, tăng truyền mô-men xoắn. Kết hợp với Vít dẫn lớn hơn, điều này đảm bảo tốc độ truyền động nhanh, hiệu suất ổn định và độ chính xác cao (trục x ≥ 4200mm/trục Y ≥ 3700mm).
Cân bằng Nitơ: Hệ thống truyền động trục z sử dụng động cơ servo được ghép trực tiếp với vít bi, với hệ thống cân bằng xi-lanh kép ở cả hai bên của RAM để đảm bảo sự đảo chiều của nguồn cấp dữ liệu trục z trơn tru và phản ứng động nhanh.
Bù nhiệt: Vít bi có cấu trúc căng trước ở cả hai đầu, loại bỏ hiệu quả tổn thất chính xác do giãn nở nhiệt.

Loại bỏ chip và bể làm mát

Băng tải chip xoắn ốc: Một bộ ở mỗi bên của bàn làm việc, với đường kính vít 120mm và tiết diện thép vuông lớn, nhanh chóng trục xuất Chip ra ngoài máy.
Băng tải nâng Chip Loại xích: nằm ở đầu máy, với độ nghiêng 45 độ, tấm Xích rộng hơn và thanh cào răng cưa, nhanh chóng thu thập chip vào băng tải Chip nhỏ.
Băng tải chip nhỏ: Thu thập và vận chuyển chip.
Bể làm mát: Hệ thống lọc nhiều lớp để lọc tạp chất và đảm bảo gia công trơn tru.

Áp dụng Trung tâm gia công giàn dẫn hướng tuyến tính 3 trục A/B/C/Z G-V3040

Dòng máy chủ yếu được sử dụng để gia công các bộ phận tốc độ cao và độ chính xác cao trong các ngành công nghiệp như linh kiện ô tô, khuôn mẫu, máy móc xây dựng, van, vận chuyển Đường sắt, năng lượng, máy móc nông nghiệp, và máy móc khai thác than.

Thông số kỹ thuật của Trung tâm gia công giàn di động dẫn hướng tuyến tính 3 trục HG-V3040 A/B/C/Z

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
Hành trình	Hành trình trục X		mm	4200	5200	6200	8400	4200	5200	6200	8400
	Hành trình trục Y		mm	3700				3700
	Hành trình trục Z		mm	1000(Tùy chọn 1250)				1000(Tùy chọn 1250)
	Khoảng cách từ đầu trục chính đến bàn máy		mm	250～1250(Tùy chọn 250～1500)			200～1200	100～1100(Tùy chọn 100～1350)
	Chiều rộng giàn hiệu dụng		mm	3480				3480
Bàn máy	Kích thước bàn (Dài×Rộng)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	Tải trọng tối đa		kg	24000	28000	32000	36000	24000	28000	32000	36000
	Rãnh chữ T (Rộng×Bước×Số lượng)		mm	2820015				2820015
Trục chính	Kiểu dẫn động		/	Dẫn động bánh răng (Tùy chọn dẫn động đai)				Trục chính motor
	Tốc độ trục chính tối đa		vòng/phút	6000				10000(Tùy chọn 15000, 18000)
	Công suất trục chính (Định mức/Đỉnh)		kW	22/35				26/45
	Mô-men xoắn đầu ra (Định mức/Đỉnh)		N.m	790/1258				305/623
	Mặt cắt thanh ram (Ram vuông)			420420(Tùy chọn đường ray hộp trục Z 400400, 450*450)				420*420
	Côn trục chính		/	BT50				BT50(Tùy chọn BBT40, HSK-A63)
ATC (Tùy chọn)	Số lượng dao		T	24(40)				24(40)
	Đường kính dao tối đa (Đầy/Cạnh kề)		mm	φ110/φ200				φ110/φ200
	Chiều dài dao tối đa		mm	350				350
	Trọng lượng dao tối đa		kg	18				18
Tốc độ	Phạm vi tốc độ chạy dao (Cắt gọt)		m/phút	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	Tốc độ di chuyển nhanh (Trục X/Y/Z)		m/phút	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
Độ chính xác	Độ chính xác định vị (Không/Có thước đo)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	Độ lặp lại (Không/Có thước đo)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Khác	Đối trọng trục Z		/	Cân bằng thủy lực + khí nén				Cân bằng thủy lực + khí nén
	Hệ thống CNC		/	FANUC 0I-MF PLUS (Tùy chọn Siemens 828D)				FANUC 0I-MF PLUS (Tùy chọn Siemens 828D)
	Cấp khí	Flow	L/phút	300				300
		Áp suất	MPa	0.6~0.8				0.6~0.8
	Tổng công suất điện		kVA	70				70
	Dung tích bình chứa dung dịch làm mát		L	800				800
	Kích thước máy	Dài	mm	10142	12164	14645	19100	10142	12164	14645	19100
		Rộng	mm	7281				7281
		Cao	mm	5200(5900 khi trục Z tùy chọn)				5200(5900 khi trục Z tùy chọn)
	Vỏ bảo vệ máy		-	Tấm kim loại bán bao quanh (chỉ khu vực làm việc)				Tấm kim loại bán bao quanh (chỉ khu vực làm việc)

Ghi chú:

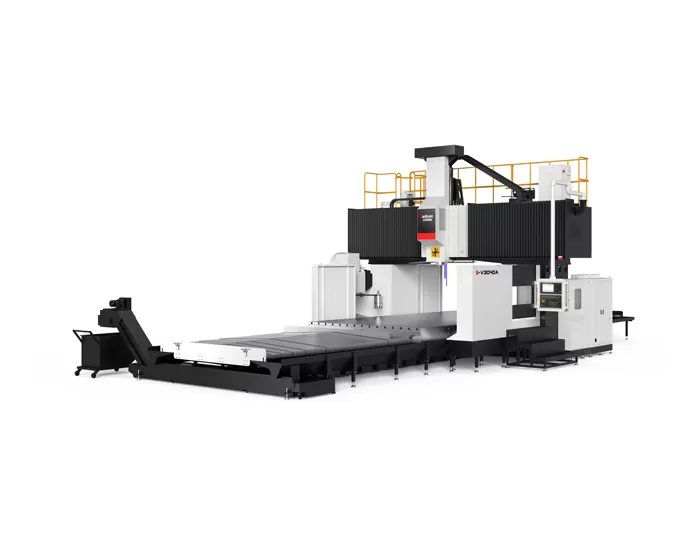

1：G-V3040A、G-V3050A、G-V3060A、G-V3080A – Tùy chọn trục chính dẫn động bằng đai 6000 vòng/phút, mô-men xoắn đầu ra 186/297 N·m.

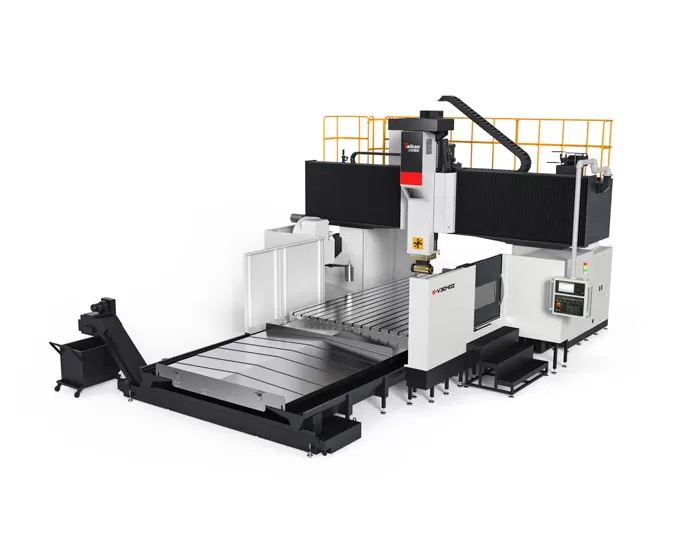

2：G-V3040Z、G-V3050Z、G-V3060Z、G-V3080Z – Tùy chọn đầu phay góc vuông tự động hoàn toàn, với hành trình trục Y 4200 mm.

3：G-R3040B、G-R3050B、G-R3060B、G-R3080B – Tùy chọn ram vuông trục Z (Z = 1000 mm, chiều cao máy 5600 mm; Z = 1250 mm, chiều cao máy 6300 mm).

4：G-R3040Z、G-R3050Z、G-R3060Z、G-R3080Z – Tùy chọn ram vuông trục Z + đầu phay góc vuông tự động (hành trình trục Y 4200 mm; Z = 1000 mm, chiều cao máy 5600 mm; Z = 1250 mm, chiều cao máy 6300 mm).

Thông tin trên trang này chỉ mang tính tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
