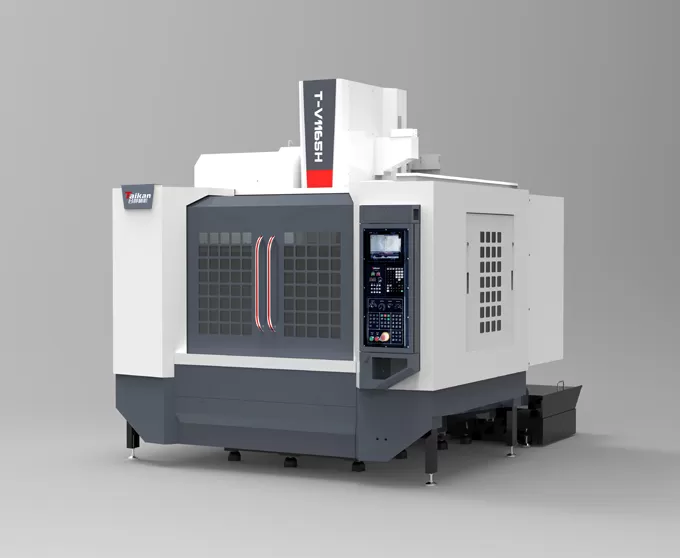

Trung tâm gia công dọc tốc độ cao và độ chính xác cao T-V1165H

Du lịch

Bàn du lịch (trục x)

Mm

1100

Yên xe du lịch (trục Y)

Mm

650

Headstock Travel (trục Z)

Mm

600

Khoảng cách từ mũi trục chính đến bề mặt bàn làm việc

Mm

125 ~ 725

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

Mm

707

Bàn làm việc

Kích thước bàn

Mm

1200*600

Tối đa tải trọng (THẬM CHÍ chịu tải)

Kg

800

Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)

Mm

5-18*100

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

KW

11/15

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

52.5/118

Phạm vi tốc độ

R/phút

50 ~ 12000 (ghép trực tiếp)

Đường kính trục chính

Mm

Φ150

Côn trục chính

/

BT40

Thông số kỹ thuật đinh tán

/

P40T-I (mas403)

Tốc độ

Phạm vi tốc độ cắt thức ăn

Mm/phút

1-10000

Tốc độ di chuyển nhanh trục x/Y/Z

M/phút

30/30/30

Độ chính xác

Độ chính xác định vị (x/Y/Z)

Mm

0.01

GB/t18400.4 (du lịch đầy đủ)

Độ lặp lại (x/Y/Z)

Mm

0.007

Tạp Chí dụng cụ

Công suất dụng cụ

Cái

24

Tối đa trọng lượng dụng cụ

Kg

7

Tối đa chiều dài dụng cụ

Mm

250

Tối đa đường kính dụng cụ (trống hoàn toàn/liền kề)

Mm

Φ75/Φ150

Những người khác

Hệ thống CNC

/

Mitsubishi m80vb

Nguồn không khí

Dòng Chảy

L/phút

≥ 280(ANR)

Áp suất không khí

Mpa

0.6 ~ 0.8

Công suất thiết bị

KVA

25

Dung tích bình làm mát

L

300

Kích thước máy

Mm

2700*3494*2970

Tương ứng với trục x * Y * Z

Trọng lượng (xấp xỉ)

Kg

6100
