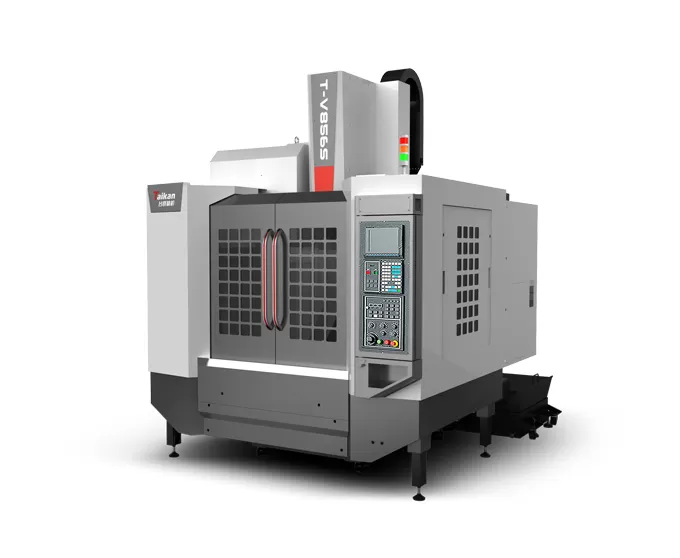

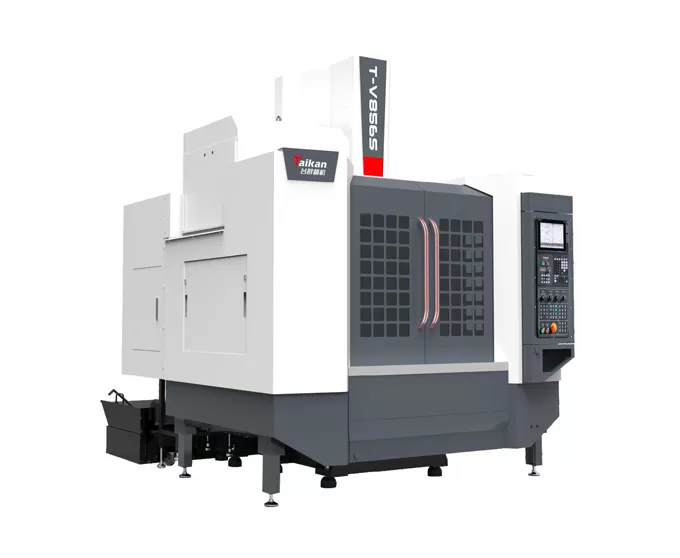

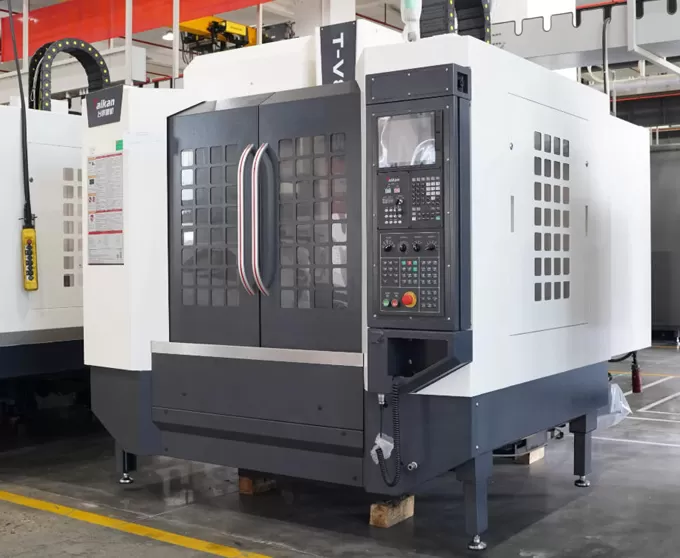

Name: HT-V856S Trung tâm gia công đứng tốc độ cao, hiệu suất cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của Trung tâm gia công đứng tốc độ cao và hiệu suất cao HT-V856S

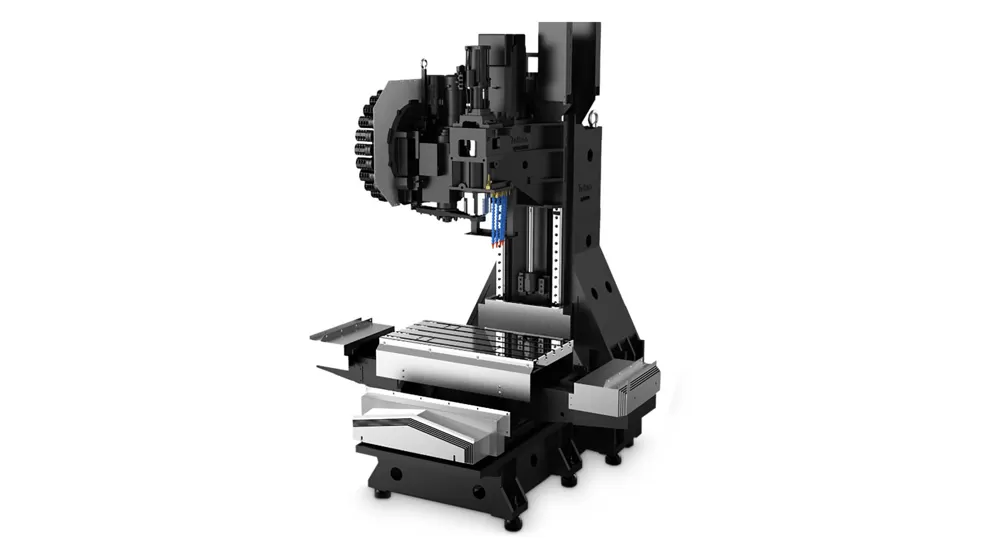

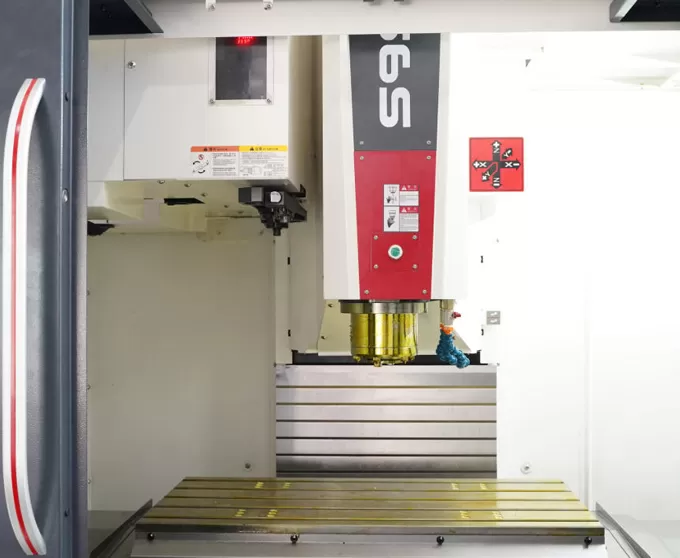

Cấu trúc máy

Cột cố định, bàn trượt kiểu chữ thập: thiết kế này hỗ trợ vững chắc và phù hợp để cắt tốc độ cao.

Đế lớn, ổn định, độ cứng cao, cột hình chữ A nhịp rộng: giảm rung và biến dạng, đảm bảo độ cứng cao.

Đúc cát nhựa chất lượng cao, gang có độ bền cao: đảm bảo độ cứng và ổn định của máy, giảm biến dạng và duy trì độ chính xác lâu dài.

Đường dẫn và vít bi

Hướng dẫn tuyến tính con lăn: độ cứng cao, ma sát thấp và tiếng ồn thấp.

C3-class vít bi, cấu trúc trước căng: Giảm hiệu ứng giãn nở nhiệt, cung cấp độ chính xác ổn định hơn và vòng bi tự bôi trơn giúp kéo dài tuổi thọ.

Gia công.

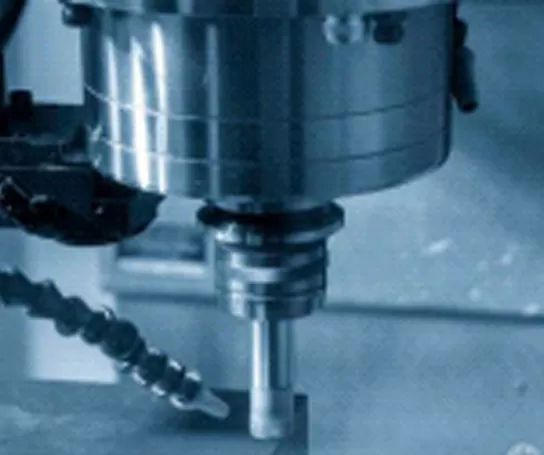

Trục chính

Trục chính tốc độ cao (BT40-12000r/phút): Được trang bị đầu kết nối trực tiếp, mặt trước trục chính có thiết kế mê cung với lớp bảo vệ Rèm khí để ngăn chất làm mát xâm nhập vào vòng bi trục chính.

Tạp Chí dụng cụ

Tạp Chí dụng cụ loại tay 24 túi: ổn định tốt, thay đổi công cụ đáng tin cậy và đảm bảo liên tục.

Ứng dụng của trung tâm gia công đứng tốc độ cao, hiệu suất cao HT-V856S

Máy công cụ này phù hợp cho gia công đa chủng loại, số lượng nhỏ các chi tiết phức tạp như các linh kiện dạng hộp nhỏ và vừa, tấm, đĩa, van, vỏ, và khuôn mẫu. Nó được ứng dụng rộng rãi trong các ngành như chi tiết chính xác, sản phẩm 5G, phần cứng, linh kiện ô tô, và thiết bị y tế.

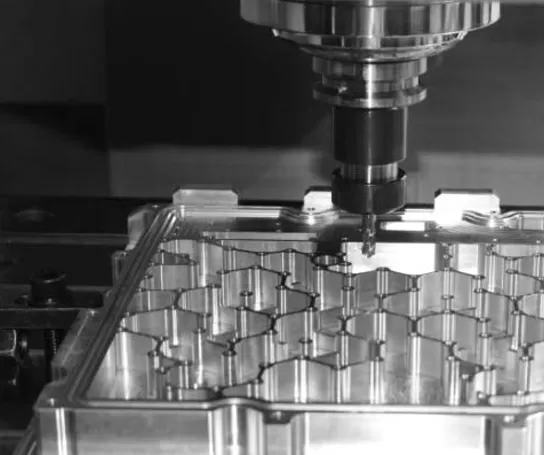

Ví dụ phôi 1

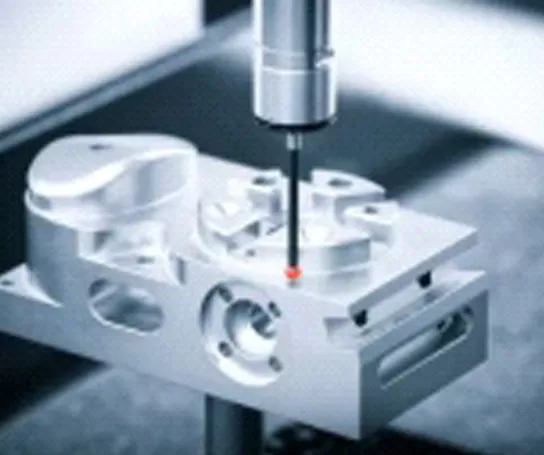

Ví dụ phôi 2

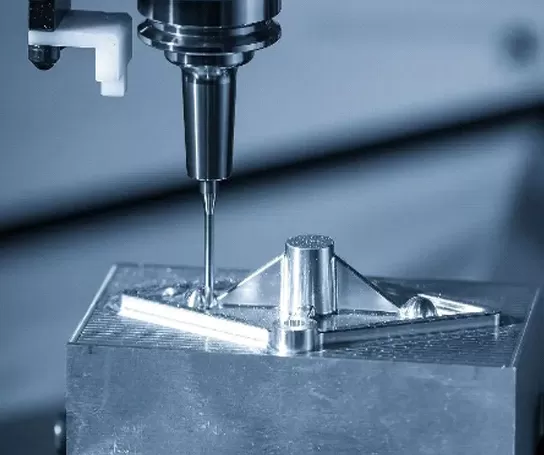

Ví dụ Phôi 3

Ví dụ phôi 4

Thông số kỹ thuật của Trung tâm gia công đứng tốc độ cao và hiệu suất cao HT-V856S

Item			Unit	HT-V856S	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	800
	Hành trình bàn trượt (trục Y)		mm	550
	Hành trình đầu trục chính (trục Z)		mm	600
	Khoảng cách từ mũi trục chính đến mặt bàn		mm	125～725
	Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột		mm	590
Bàn làm việc	Kích thước bàn		mm	1000*500
	Tải trọng tối đa (tải phân bố đều)		kg	500
	Rãnh chữ T (số rãnh - chiều rộng rãnh * bước rãnh)		mm	5-18*100
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	7.5/11
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	35.8/95.5
	Dải tốc độ		r/min	50~12000 (Kết nối trực tiếp)
	Đường kính trục chính		mm	φ150
	Đầu côn trục chính		/	BBT40
	Thông số chốt kéo		/	P40T-I (MAS403)
Tốc độ	Dải tốc độ tiến dao cắt		mm/min	1-10000
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z		m/min	48/48/48
Ổ chứa dao	Số lượng dao		pcs	24
	Khối lượng dao tối đa		kg	7
	Chiều dài dao tối đa		mm	250
	Đường kính dao tối đa (đầy /cạnh trống)		mm	Φ75/Φ150
Khác	Hệ thống CNC		/	Mitsubishi M80VB
	Nguồn khí	Flow	L/min	≥280 (ANR)
		Áp suất khí	MPa	0.6~0.8
	Dung lượng thiết bị		KVA	25
	Dung tích thùng làm mát		L	300
	Kích thước máy		mm	224031213026	Tương ứng với trục XYZ
	Khối lượng (xấp xỉ)		Kg	4600

Thông tin trên trang này chỉ mang tính tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
