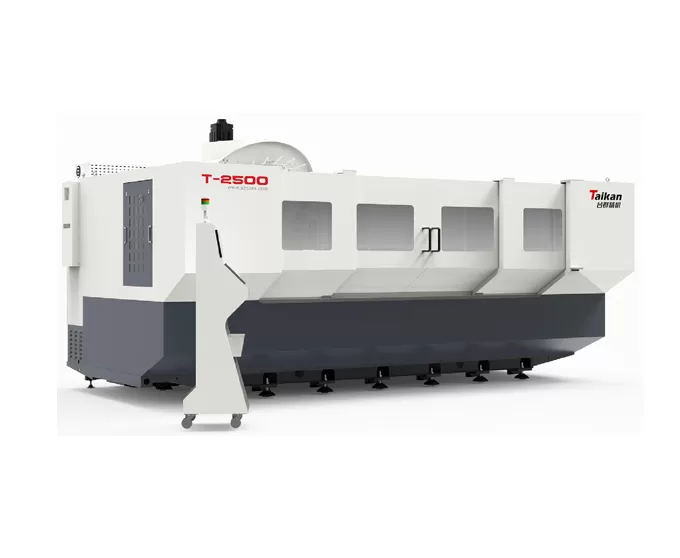

Name: HT-2500 Trung tâm gia công biên dạng cột di động
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của trung tâm gia công cấu hình cột di chuyển T-2500

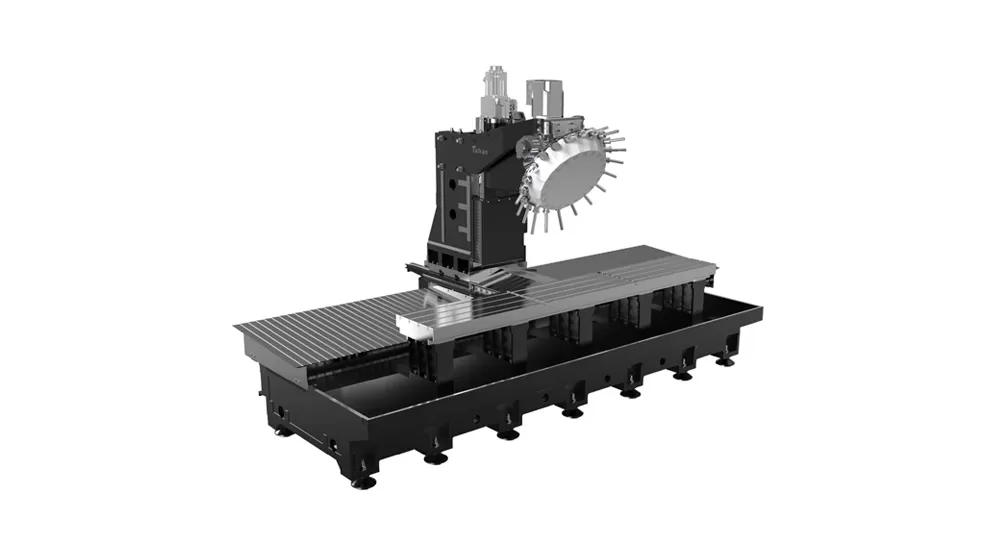

Thiết kế kết cấu cho phôi dài

Cấu trúc di chuyển bàn và cột cố định, được thiết kế đặc biệt cho các bộ phận lớn, hẹp và dài, với phạm vi di chuyển 2500 ~ 6500mm và 50 m/phút chuyển động tốc độ cao, đáp ứng nhu cầu xử lý hiệu quả cao của phôi dài.

Đế Hàn tiêu chuẩn, cung cấp chi phí thấp và Giao hàng nhanh, lý tưởng để thiết lập sản xuất nhanh chóng.
Đế gang tùy chọn, mang lại độ ổn định và khả năng chống rung cao hơn, giảm biến dạng và đảm bảo độ chính xác, nâng cao hiệu suất tổng thể.

Hệ thống cấp liệu hiệu suất cao

Trục x, Y, Z được trang bị các thanh dẫn tuyến tính Bóng có độ chính xác cao, đảm bảo chuyển động nguồn cấp tốc độ cao và độ chính xác cao.

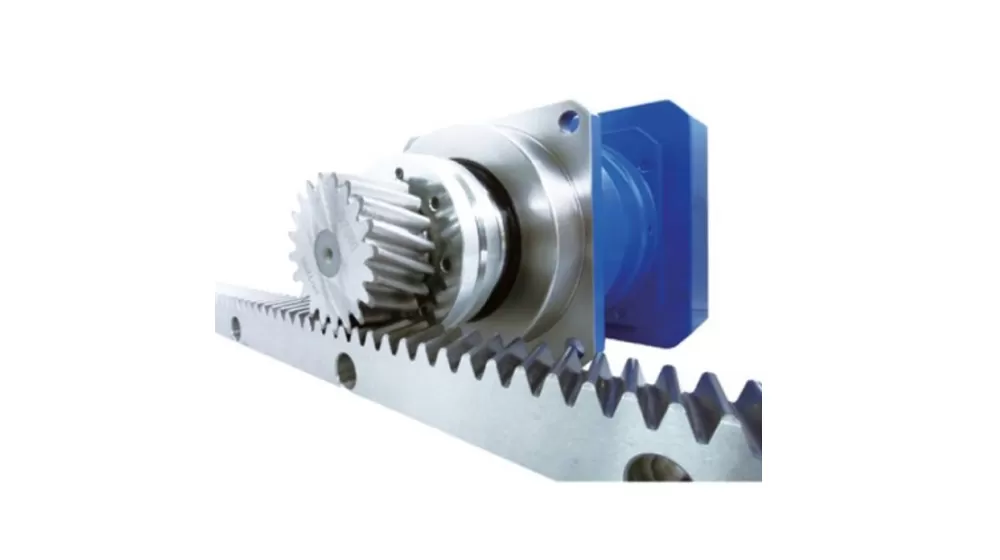

Trục x sử dụng hệ thống truyền động giá bánh răng để hỗ trợ chuyển động tốc độ cao trong các chuyến đi dài, đồng thời có thể đáp ứng các cấu hình mô-đun.
Trục Y/Z được điều khiển bằng vít bi, mang lại độ cứng và độ chính xác tuyệt vời, đảm bảo chất lượng gia công ổn định.

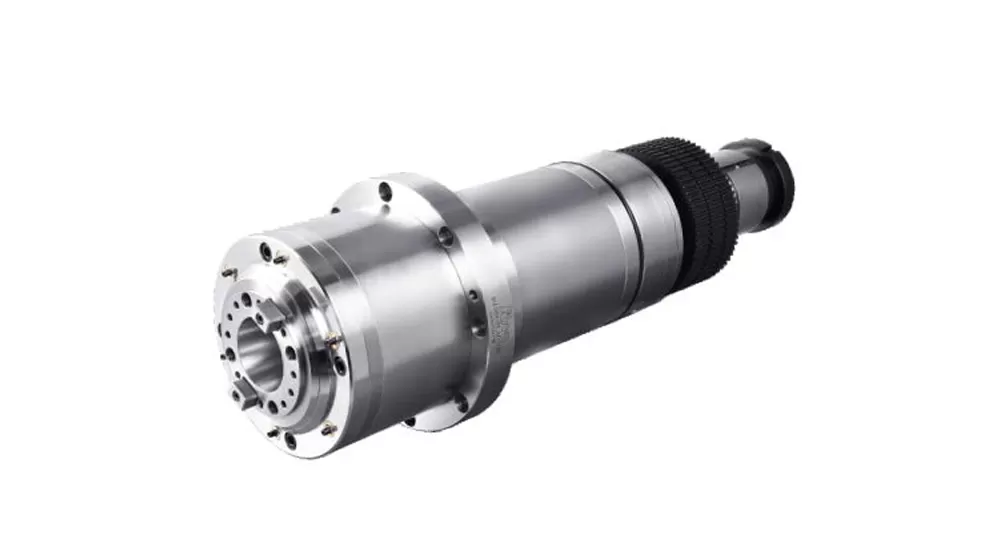

Trục truyền động trực tiếp tốc độ cao

Được trang bị trục chính xác BT30-12000rpm, hệ thống này cung cấp độ cứng tốc độ cao đặc biệt, lý tưởng cho việc khai thác các ứng dụng. Hộp số truyền động trực tiếp giảm thiểu lỗi trong quá trình khai thác tốc độ cao và lực đầu ra cao của nó đảm bảo hiệu suất vượt trội trong gia công tốc độ cao, hiệu quả cao.

BT30 (Tạp Chí công cụ đĩa nghiêng)

Thay đổi công cụ servo tốc độ cao: Hệ thống thay đổi công cụ điều khiển PLC được thiết kế tối ưu để rút ngắn thời gian thay đổi công cụ, đảm bảo hoạt động nhanh và ổn định đồng thời giảm thời gian không gia công.
Tối ưu hóa trục Z: Tối ưu hóa cải thiện độ cứng của trục Z và tăng cường đáng kể khả năng tăng tốc của nó, giảm thời gian di chuyển không tải.

Ứng dụng của trung tâm gia công định hình cột di chuyển T-2500

Được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, 5g, phần cứng, phụ tùng ô tô và đồ gia dụng. Nó được thiết kế chủ yếu để xử lý các cấu hình nhôm hẹp và dài, và phù hợp để gia công các bộ phận như khay pin, thanh ngang, tấm bên dọc, đường ray cửa sổ trời, cản, và dải trang trí.

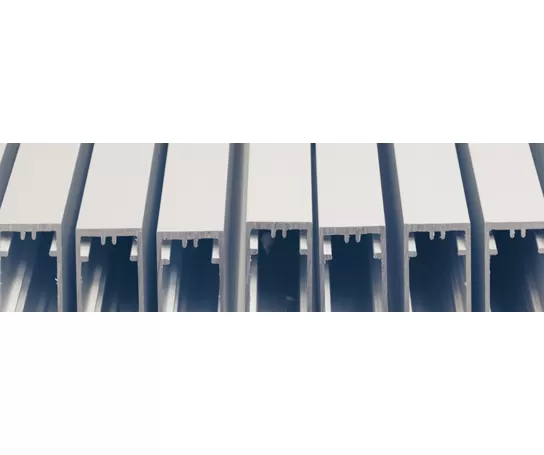

Ví dụ phôi 1

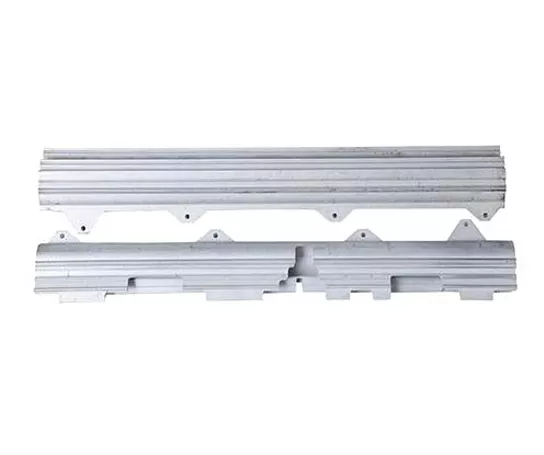

Ví dụ phôi 2

Thông số kỹ thuật của Trung tâm gia công profile cột di động HT-2500

Item			Unit	HT-2500	Ghi chú
Hành trình	Hành trình bàn (trục X)		mm	2500
	Hành trình yên ngựa (trục Y)		mm	400
	Hành trình đầu trục chính (trục Z)		mm	350
	Khoảng cách từ mũi trục chính đến bàn		mm	200-550
Bàn máy	Kích thước bàn		mm	2650*400
	Tải trọng tối đa		kg	600
	Rãnh chữ T (số lượng - rộng * bước)		mm	4-14*100
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	3.7/5.5
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	23.6/35
	Tốc độ trục chính		rpm	20-12000
	Đường kính trục chính		mm	Ф100
	Côn trục chính		/	BT30
Tốc độ	Phạm vi tốc độ tiến dao cắt		mm/phút	1-10000
Tốc độ	Tốc độ di chuyển nhanh trục X/Y/Z		m/phút	50/30/36
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.05/0.01/0.01	GB/T 18400.4
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.03/0.006/0.006	(Hành trình toàn phần)
Ổ chứa dao	Sức chứa ổ dao		T	21
	Trọng lượng dao tối đa		kg	3
	Chiều dài dao tối đa		mm	200
	Đường kính dao tối đa (đầy / lân cận trống)		mm	Ф60/Ф80
Khác	Hệ thống CNC		/	Mitsubishi M80VB
	Nguồn khí	Flow	L/phút	≥200（ANR）
	Nguồn khí	Áp suất khí	MPa	0.6-0.8
	Công suất thiết bị		kVA	20
	Dung tích bể làm mát		L	260
	Kích thước máy		mm	527026402450	Tương ứng với trục XYZ
	Trọng lượng (xấp xỉ)		Kg	6300

Thông tin trên trang này chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
