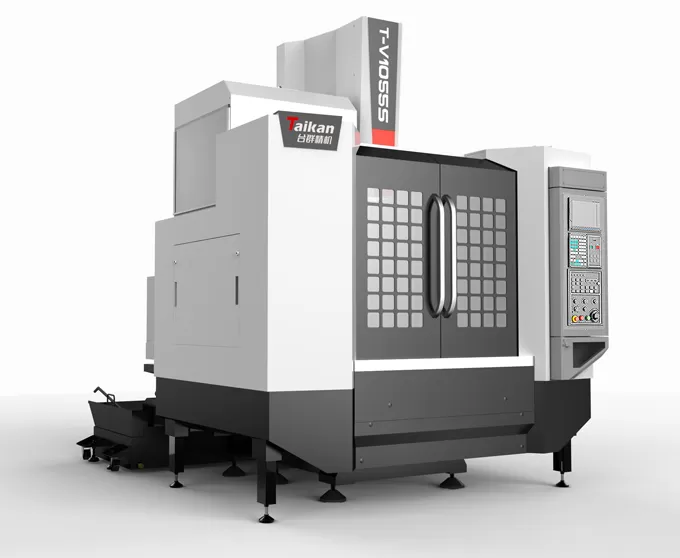

HT-V1055S Trung tâm gia công đứng tốc độ cao, hiệu suất cao

Hành trình

Hành trình bàn máy (trục X)

mm

1000

Hành trình bệ trượt (trục Y)

mm

550

Hành trình đầu trục chính (trục Z)

mm

600

Khoảng cách từ mũi trục chính đến mặt bàn máy

mm

100～700

Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột

mm

590

Bàn máy

Kích thước bàn máy

mm

1100*500

Tải trọng tối đa (tải phân bố đều)

kg

500

Rãnh T (số rãnh - chiều rộng rãnh * khoảng cách)

mm

5-18*100

Trục chính

Công suất động cơ (định mức/ngắn hạn)

kW

7.5/11

Mô-men xoắn động cơ (định mức/ngắn hạn)

N.m

35.8/95.5

Dải tốc độ

r/min

50~12000 (Dẫn động trực tiếp)

Đường kính trục chính

mm

φ150

Côn trục chính

/

BT40

Thông số kỹ thuật chốt kéo

/

P40T-I（MAS403）

Tốc độ

Dải tốc độ tiến dao cắt

mm/min

1-10000

Tốc độ chạy nhanh trục X/Y/Z

m/min

48/48/48

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.008

GB/T18400.4（Full travel）

Độ lặp lại (X/Y/Z)

mm

0.005

Ổ chứa dao

Số dao chứa được

pcs

24

Trọng lượng dao tối đa

kg

7

Chiều dài dao tối đa

mm

250

Đường kính dao tối đa (khi đầy đủ/khi trống dao liền kề)

mm

Φ75/Φ150

Khác

Hệ thống CNC

/

Mitsubishi M80VB

Nguồn khí

Flow

L/min

≥280（ANR)

Áp suất khí

MPa

0.6~0.8

Dung tích thiết bị

KVA

25

Dung tích thùng chứa dung dịch làm mát

L

300

Kích thước máy

mm

2500*3150*3032

Tương ứng với trục X*Y*Z

Trọng lượng (xấp xỉ)

Kg

4700
