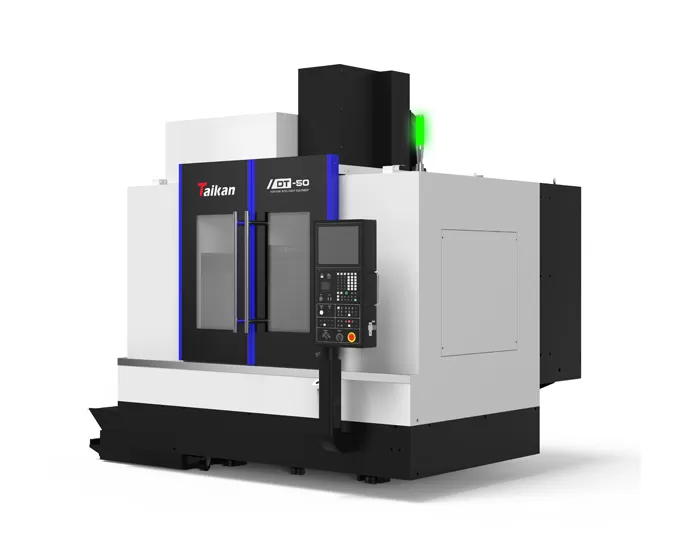

Name: HDT50 Trung tâm gia công đứng độ chính xác cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc trưng của trung tâm gia công đứng độ chính xác cao DT50

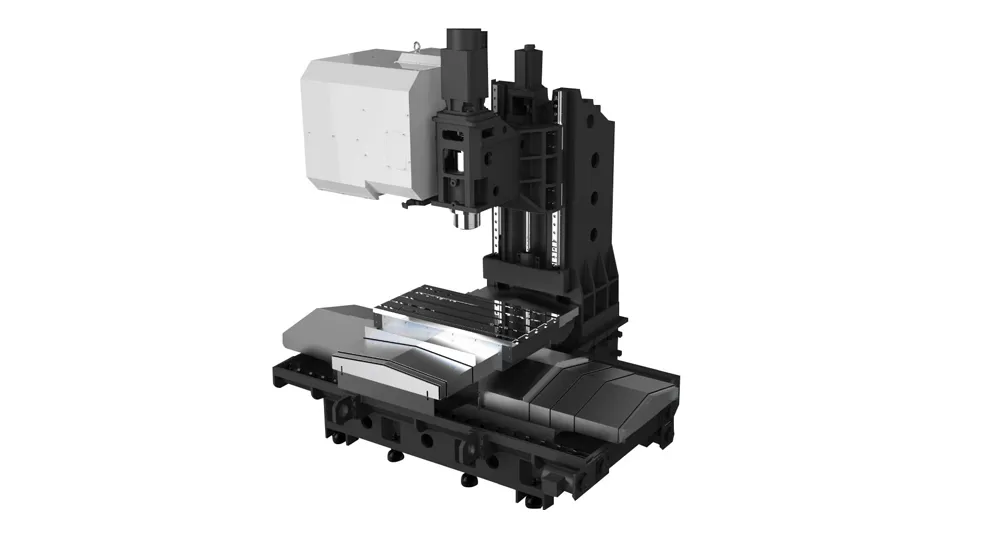

Cấu trúc hỗ trợ du lịch đầy đủ

Máy có giường hình chữ T, với yên xe di chuyển sang trái và phải trên trục x và Bàn di chuyển tiến và lùi trên trục Y. Hỗ trợ di chuyển đầy đủ của bàn và yên xe giúp loại bỏ phần nhô ra bên của các trung tâm gia công dọc kiểu C truyền thống, đảm bảo hiệu suất động và độ ổn định cắt tốt hơn.

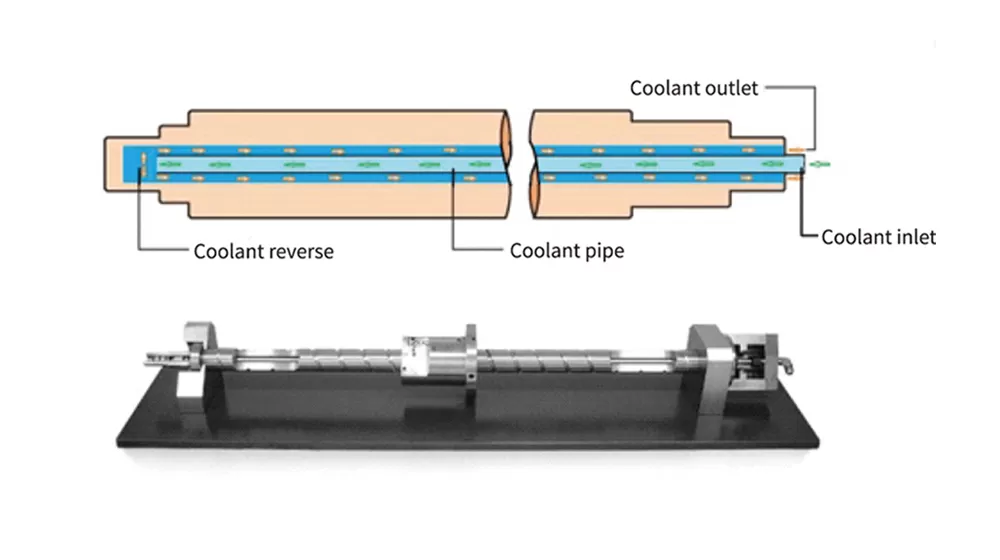

Vít bóng làm mát rỗng

Vít bi chính xác đường kính lớn có hệ thống làm mát rỗng và thiết kế trước căng thẳng để giảm biến dạng nhiệt, cải thiện độ chính xác gia công và kéo dài tuổi thọ của vít.

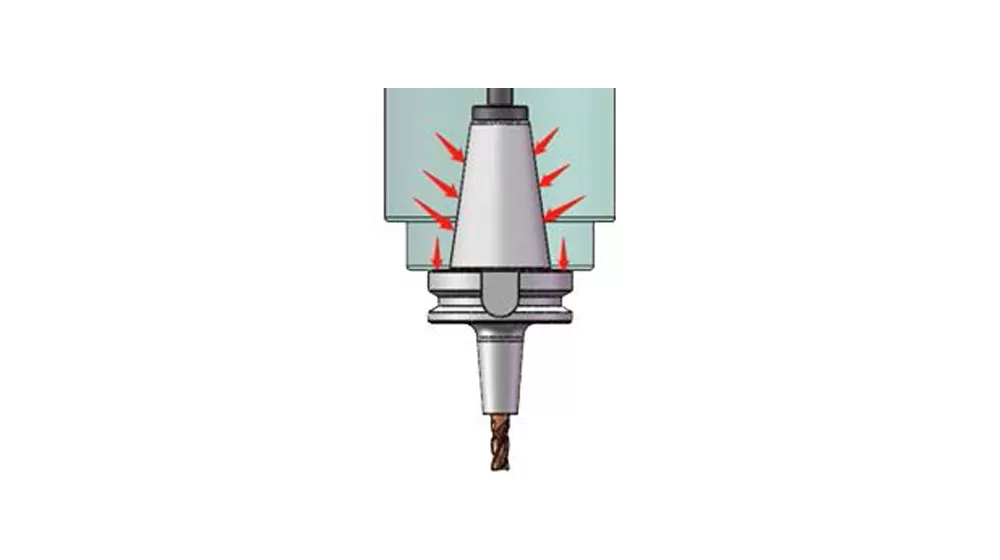

Bộ trục chính tốc độ cao chính xác

Trục chính sử dụng hệ thống truyền động trực tiếp BBT40-12000r/phút với hệ thống làm mát để giảm biến dạng nhiệt, cải thiện độ chính xác và kéo dài tuổi thọ vòng bi. Mặt trước trục chính Có Một Con dấu Mê Cung và rèm không khí để ngăn chất làm mát xâm nhập vào vòng bi, đảm bảo sự ổn định lâu dài.

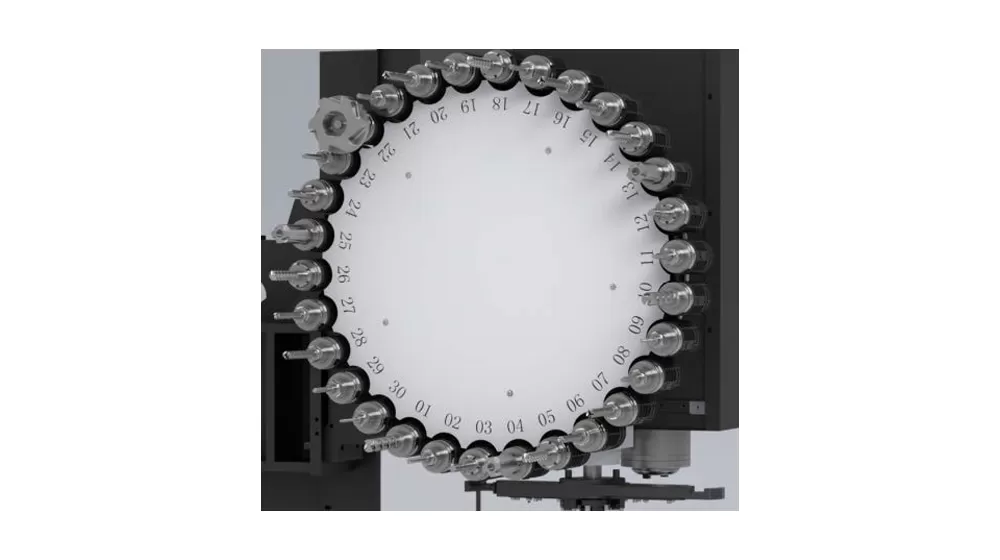

Tạp Chí công cụ kèm theo đầy đủ

Tạp Chí công cụ kèm theo đầy đủ bảo vệ các công cụ khỏi bị nhiễm bẩn, giữ cho chúng sạch sẽ. Hệ thống ATC điều khiển bằng servo giúp cải thiện tốc độ thay đổi công cụ, độ chính xác và ổn định, tăng hiệu quả gia công.

Ứng dụng của trung tâm gia công đứng độ chính xác cao DT50

Máy công cụ phù hợp cho việc xử lý đa dạng, hàng loạt nhỏ các bộ phận phức tạp như các bộ phận hình hộp cỡ vừa và nhỏ, đĩa, đĩa, van, vỏ, và khuôn. Nó được sử dụng rộng rãi trong các ngành công nghiệp như Phụ tùng chính xác, sản phẩm 5g, phần cứng, phụ tùng ô tô và thiết bị y tế.

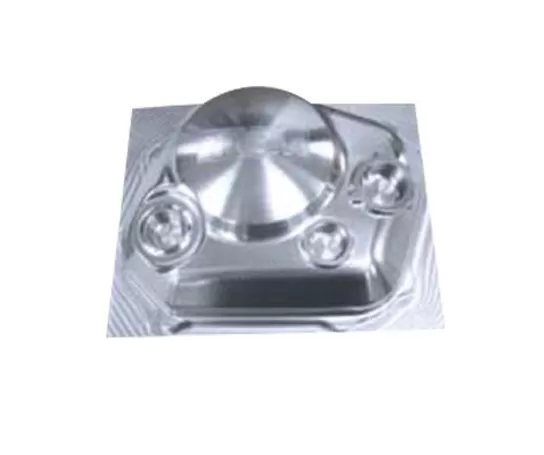

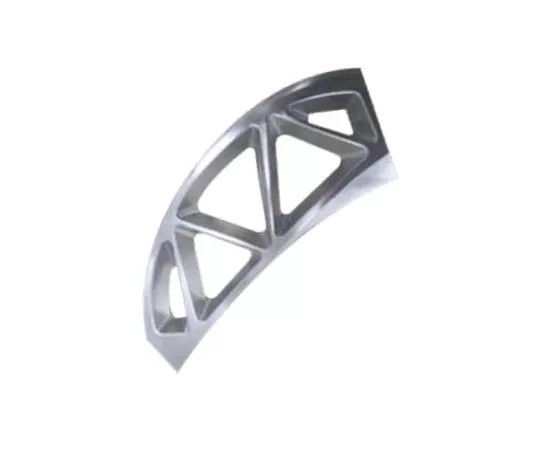

Ví dụ phôi 1

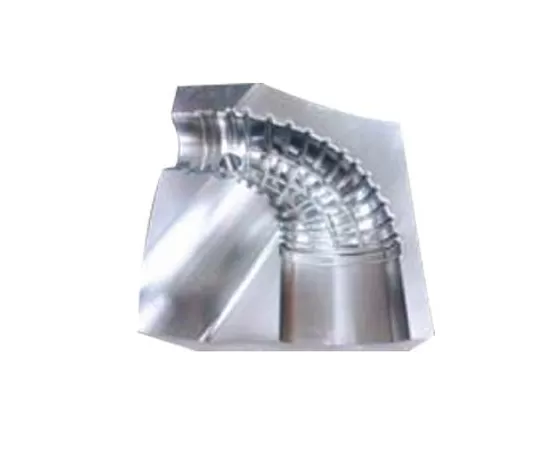

Ví dụ phôi 2

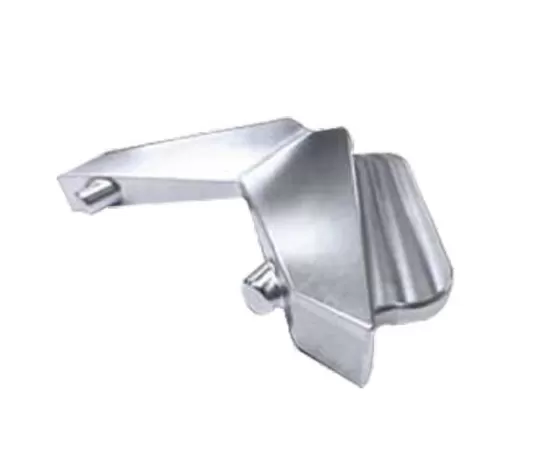

Ví dụ Phôi 3

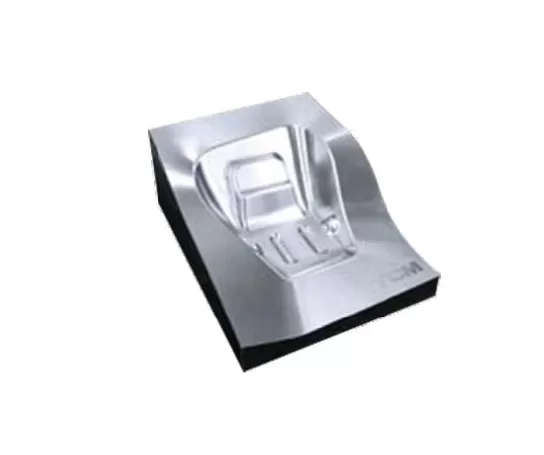

Ví dụ phôi 4

Ví dụ phôi 5

Ví dụ phôi 6

Thông số kỹ thuật của Trung tâm gia công đứng chính xác cao HDT50

Name			Unit	HDT50	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	850
	Hành trình bệ trượt (trục Y)		mm	500
	Hành trình hộp trục chính (trục Z)		mm	500
	Khoảng cách từ mũi trục chính đến mặt bàn máy		mm	150-650
	Khoảng cách từ tâm trục chính đến mặt dẫn hướng của cột máy		mm	/
Bàn máy	Kích thước bàn máy		mm	1100*450
	Tải trọng bàn máy		kg	600
	Rãnh chữ T (Số lượng-Chiều rộng*Khoảng cách)		mm	3-18*125
Trục chính	Công suất động cơ (S1/S6)		kW	11/18.5
	Mô-men xoắn động cơ (S1/S6) (định mức/ngắn hạn)		N.m	52.5/118
	Tốc độ quay		vòng/phút	50~12000 (trực tiếp)
	Đường kính trục chính		mm	Ф150
	Côn trục chính		/	BBT40
Dẫn động	Công suất động cơ X/Y/Z		kW	3.0/3.0/3.0
Tốc độ	Tốc độ nhanh trục X/Y/Z		m/phút	48/48/48
Độ chính xác	Độ chính xác vị trí (X/Y/Z)		mm	0.006/0.006/0.006	VDI 3441
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.004/0.004/0.004	VDI 3441
Ổ chứa dao	Sức chứa dao		T	30
	Trọng lượng tối đa		kg	8
	Chiều dài tối đa		mm	350
	Mô-men xoắn cho phép tối đa		Nm	≤10.19
	Đường kính tối đa (tất cả/liền kề)		mm	Ф80/Ф150
Khác	Hệ thống điều khiển CNC		/	FANUC 0i MF PLUS
	Nguồn khí	Flow	L/phút	≥280 (ANR)
	Nguồn khí	Áp suất khí nén	MPa	0.6-0.8
	Công suất thiết bị		KVA	25
	Kích thước máy		mm	302829142935	Tương ứng trục XYZ
	Trọng lượng máy (xấp xỉ)		kg	5600

Thông tin trên trang này chỉ dùng để tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
