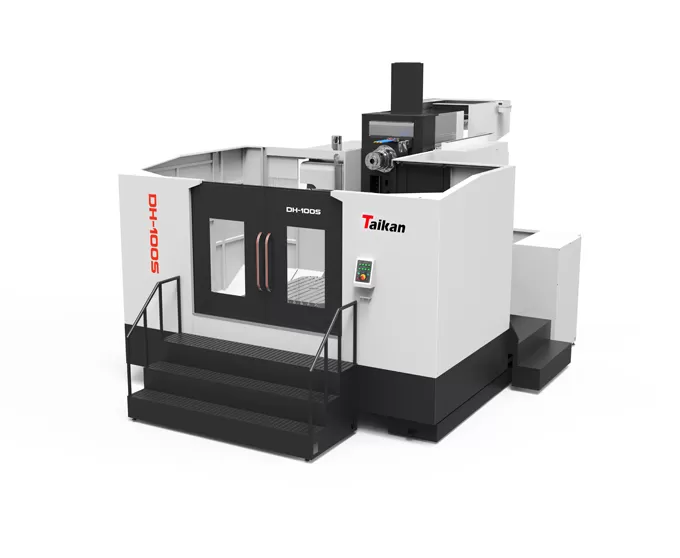

Đặc điểm của trung tâm gia công ngang DH-100S

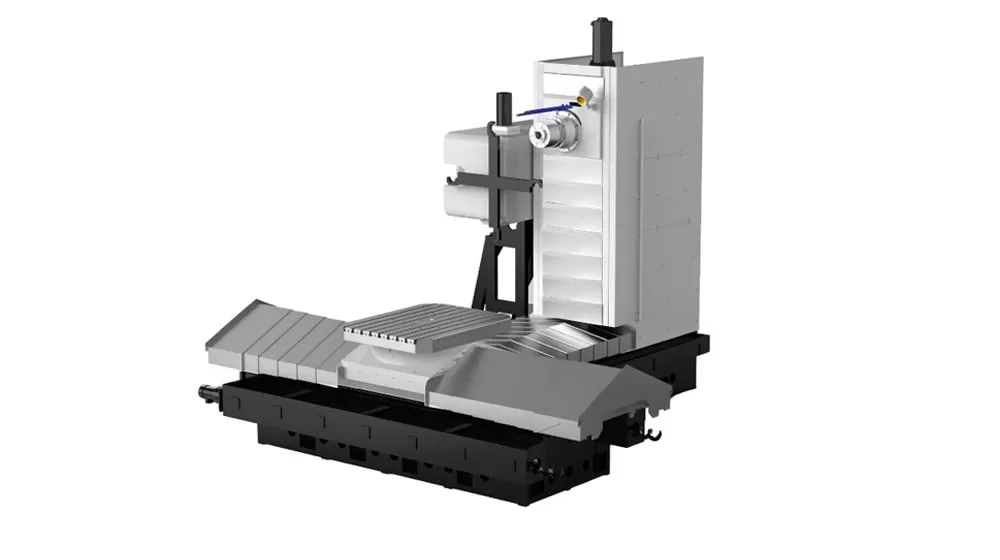

Thiết kế cấu trúc cho các bộ phận kiểu hộp lớn

Cấu trúc hình chữ T với chuyển động cột trục z cung cấp cho Bàn Quay một không gian quay đặc biệt lớn. Với đường kính quay tối đa φ2000mm, nó dễ dàng xử lý việc gia công hầu hết các thành phần loại hộp.

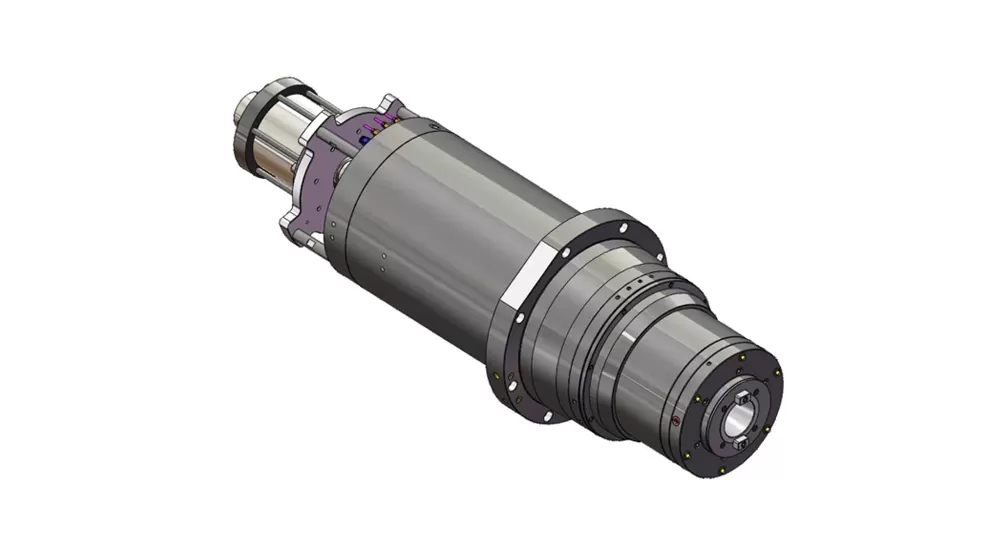

Hệ thống trục chính điện mô-men xoắn cao

Được trang bị trục chính điện BT50 công suất cao, có công tắc cuộn dây kép tự động, có khả năng đáp ứng các yêu cầu khác nhau đối với tốc độ cao và mô-men xoắn cao. Trục chính cung cấp tốc độ cao, độ chính xác cao và hiệu suất tiếng ồn thấp.
Hệ thống làm mát kiểm soát nhiệt độ tiêu chuẩn có hiệu quả làm giảm nhiệt độ trục chính, ngăn ngừa biến dạng nhiệt và duy trì độ chính xác gia công ổn định trong quá trình hoạt động kéo dài.
Ngoài ra, các tùy chọn trục chính khác nhau có sẵn để xử lý các điều kiện hoạt động khác nhau, đảm bảo hiệu suất hiệu quả và ổn định trong các môi trường sản xuất đa dạng.

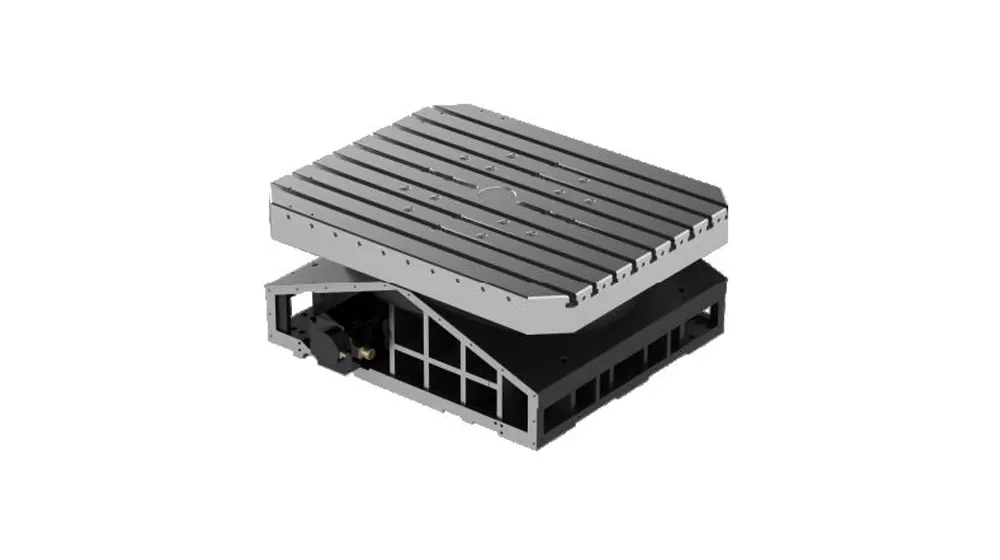

Bàn xoay cam độ chính xác cao

Hệ thống sử dụng chân định vị côn có độ chính xác cao kết hợp với cơ chế khóa tăng cường thủy lực để đảm bảo bàn làm việc được kẹp chắc chắn, duy trì sự ổn định và hiệu suất không rung trong quá trình gia công.
Bàn xoay CNC loại cam có bề mặt ổ đĩa Tốc độ không đổi của cam cong và bộ truyền tiếp xúc lăn được tải sẵn với vòng bi kim trên tháp pháo, mang lại độ chính xác cao, tốc độ cao, không phản ứng dữ dội, và khả năng xử lý tải nặng.
Ngoài ra, bàn xoay dẫn động trực tiếp có độ chính xác cao có sẵn tùy chọn, được trang bị động cơ dẫn động trực tiếp không khung mô-men xoắn cao, vòng bi Bàn Quay chuyên dụng có độ chính xác cao đường kính lớn, và một lưới tròn renishaw để tăng cường độ chính xác và ổn định.

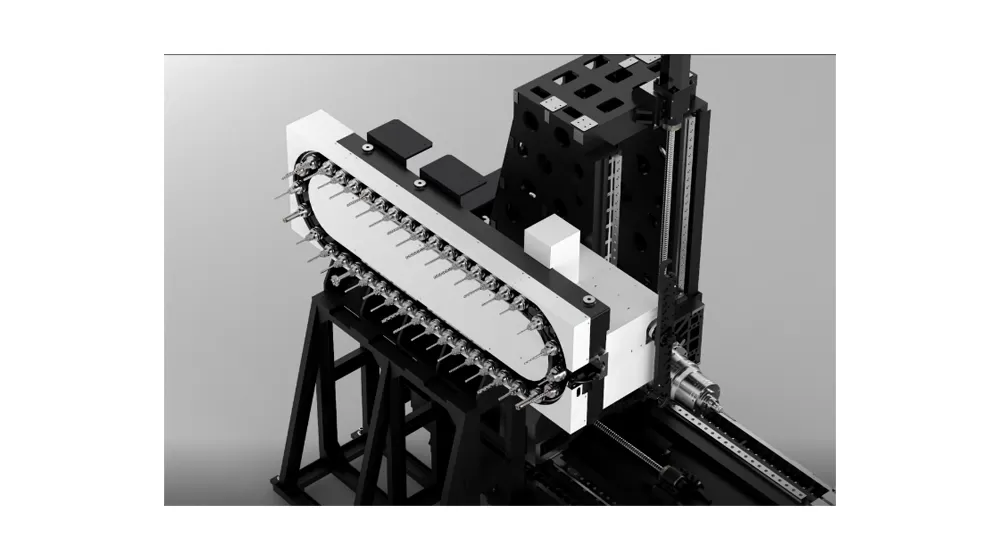

Tạp Chí dụng cụ gắn trên sàn kiểu xích 40T

Thiết kế cấu trúc cho các bộ phận kiểu hộp lớn

Hệ thống trục chính điện mô-men xoắn cao

Tạp Chí dụng cụ gắn trên sàn kiểu xích 40T

Ứng dụng của trung tâm gia công ngang DH-100S

Nó chủ yếu được sử dụng để gia công một phần trong các ngành công nghiệp như máy móc xây dựng, ô tô, năng lượng, thông tin và khuôn mẫu. Nó phù hợp để gia công các thành phần loại hộp và vỏ lớn, đặc biệt lý tưởng để xử lý các bộ phận phức tạp và hình dạng không đều.

Ví dụ phôi 1

Ví dụ phôi 2

Ví dụ Phôi 3

Ví dụ phôi 4

Phôi example5

Thông số kỹ thuật của Trung tâm gia công ngang HDH-100S

Name			Unit	HDH-100S	Ghi chú
Hành trình	X/Y/Z		mm	2000/1300/1200
	Khoảng cách từ mặt đầu trục chính đến tâm bàn máy		mm	350-1550
	Khoảng cách từ trục chính đến mặt bàn máy		mm	150-1450
	Kích thước phôi tối đa		mm	φ2000×1300
Bàn máy	Size		mm	1000*1250
	Tải trọng tối đa		kg	5000
	Rãnh chữ T (số rãnh × chiều rộng rãnh × khoảng cách)		mm	9×22×100
	Đơn vị cài đặt nhỏ nhất		°	0.001
Trục chính	Công suất (S1/S6 15%)		kW	28/42
	Mô-men xoắn (S1/S6 15%)		Nm	334/630
	Tốc độ		r/min	10000
	Loại côn		-	BT50
Tốc độ	Công suất motor trục chạy dao		kW	6.4/5.4/6.4/5.4
Tốc độ	Tốc độ chạy nhanh trục X, Y, Z		m/min	24/24/24
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	X/Y/Z: 0.012 (không thước quang), 0.01 (có thước quang) B: 10”, 8” (có thước quang)	VDI3441
Độ chính xác	Độ chính xác lặp lại định vị (X/Y/Z)		mm	X/Y/Z: 0.008 (không thước quang), 0.006 (có thước quang) B: 8”, 6” (có thước quang)	VDI3441
Ổ chứa dao	Số vị trí		T	40
	Chiều dài dao		mm	500
	Đường kính dao		mm	125/250
	Trọng lượng dao		kg	18
khác	Hệ điều khiển		-	Siemens 828D
	Nguồn khí nén	flow	L/min	500 (ANR)
	Nguồn khí nén	Áp suất	MPa	0.6~0.8
	Tổng công suất điện		KVA	65
	Kích thước (DRC)		mm	7130×4812×4125
	Trọng lượng tổng		kg	19000

Thông tin trên trang này chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ chúng tôi.
