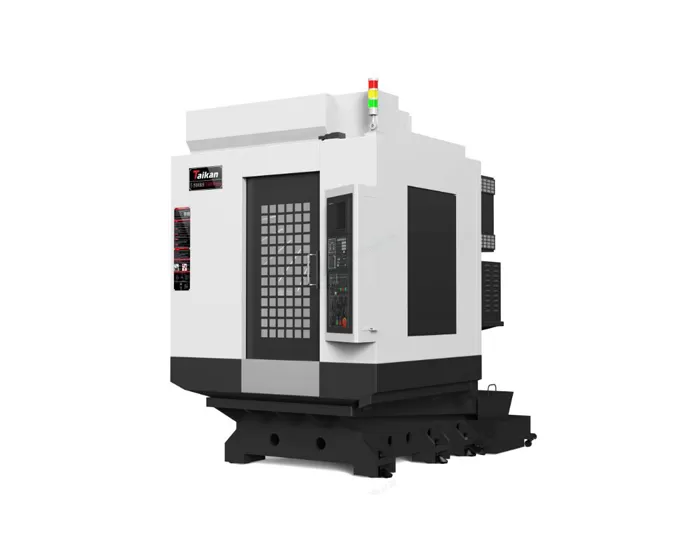

Name: HT-500BH Trung tâm gia công khoan và phay tốc độ cao và độ chính xác cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Thông số kỹ thuật của Trung tâm gia công khoan & phay tốc độ cao, độ chính xác cao HT-500BH

Item			Unit	HT-500BH	Ghi chú
Hành trình	Hành trình bàn máy (Trục X)		mm	500
	Hành trình bệ trượt (Trục Y)		mm	400
	Hành trình đầu trục chính (Trục Z)		mm	460（21T）
	Khoảng cách từ mũi trục chính đến mặt bàn máy		mm	180-640
	Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột máy		mm	445
Bàn máy	Kích thước bàn máy		mm	620*400
	Tải trọng tối đa		kg	250
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)		mm	3-14*120
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	3.7/5.5
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	14.1/21
	Tốc độ động cơ trục chính		rpm	20-24000
	Côn trục chính		/	BT30
Tốc độ	Phạm vi tốc độ tiến dao cắt		mm/phút	1-15000
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z		m/phút	48/48/48
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.006	GB/T 18400.4 （Toàn hành trình）
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.004	GB/T 18400.4 （Toàn hành trình）
Ổ chứa dụng cụ	Sức chứa dụng cụ		pcs	21
	Trọng lượng dụng cụ tối đa		kg	3
	Chiều dài dụng cụ tối đa		mm	300
	Đường kính dụng cụ tối đa (đầy / kế bên trống)		mm	Ф60/Ф80
Khác	Hệ thống CNC			Mitsubishi M80VA
	Nguồn khí	Flow	L/phút	≥200（ANR）
	Nguồn khí	Áp suất khí	MPa	0.6-0.8
	Công suất thiết bị		kVA	15
	Dung tích thùng chất làm mát tối đa		L	145
	Kích thước máy		mm	169026202470	Tương ứng với trục XYZ
	Trọng lượng (xấp xỉ)		kg	3300

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
