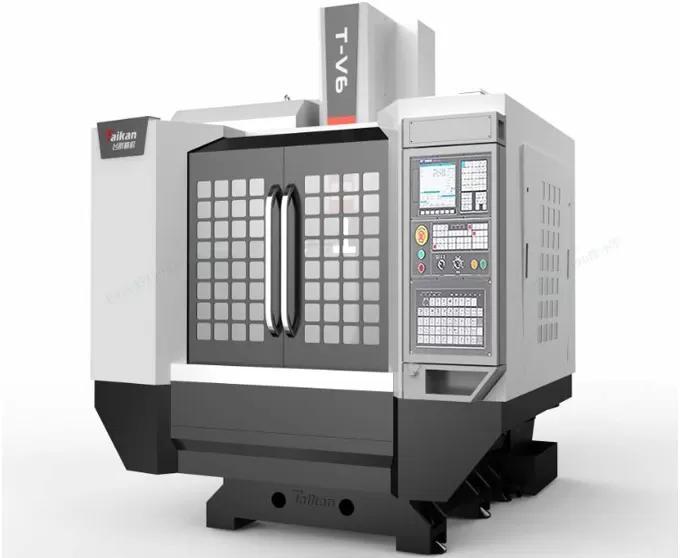

Name: Trung tâm gia công đứng cắt nhẹ HT-V6
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của trung tâm gia công dọc cắt nhẹ T-V6

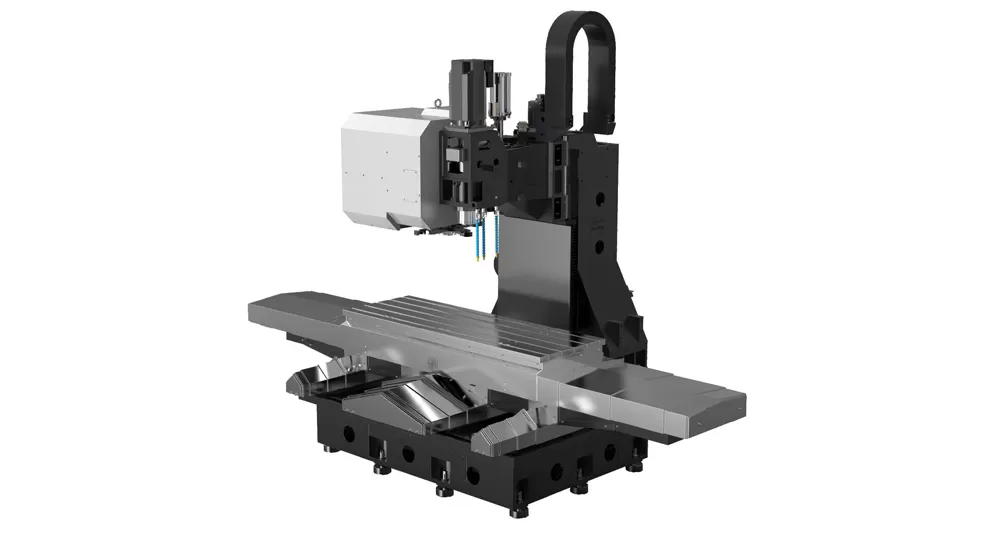

Đế ổn định cao

Cấu trúc cơ sở, được thiết kế thông qua Phân Tích Kỹ thuật số và thiết kế đặc biệt, có khoảng cách quá khổ với hỗ trợ sáu điểm, tăng cường đáng kể độ cứng và khả năng chống rung của máy, đảm bảo sự ổn định trong suốt quá trình gia công. Các thành phần lớn chính được đúc từ vật liệu gang có độ bền cao sử dụng khuôn đúc cát nhựa chất lượng cao, mang lại độ cứng và độ ổn định chính xác tuyệt vời cho máy.

Trục nạp chính xác cao

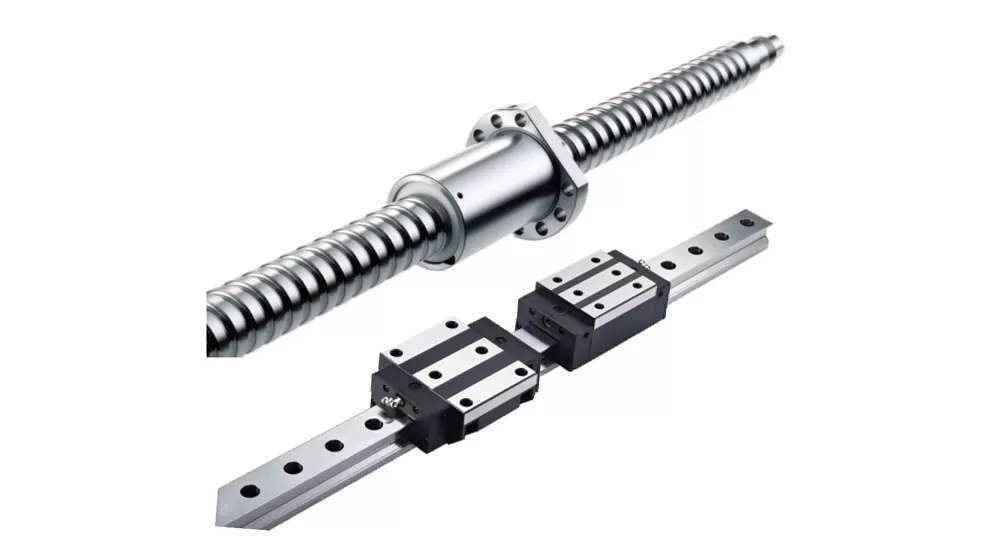

Cả ba trục đều được trang bị hướng dẫn tuyến tính bóng, mang lại độ cứng cao, ma sát thấp và khả năng chịu tải mạnh.
Trục z sử dụng động cơ servo kiểu phanh kết hợp với thiết kế không cân bằng, cải thiện hiệu suất truyền động và đạt được độ chính xác bề mặt tối ưu trong quá trình gia công 3D.
Độ chính xác chuyển động đột quỵ hoàn toàn được hiệu chỉnh và bù bằng laser, đảm bảo độ chính xác cao và kết quả hiệu chuẩn ổn định.

Đơn vị trục chính tốc độ cao taikan

Trục chính sử dụng đầu trục chính dẫn động trực tiếp BT40-12000r/phút và được trang bị hệ thống làm mát dầu tuần hoàn nhiệt độ không đổi tự động, giảm hiệu quả sự gia tăng nhiệt độ và biến dạng nhiệt, đồng thời duy trì độ chính xác gia công cao.

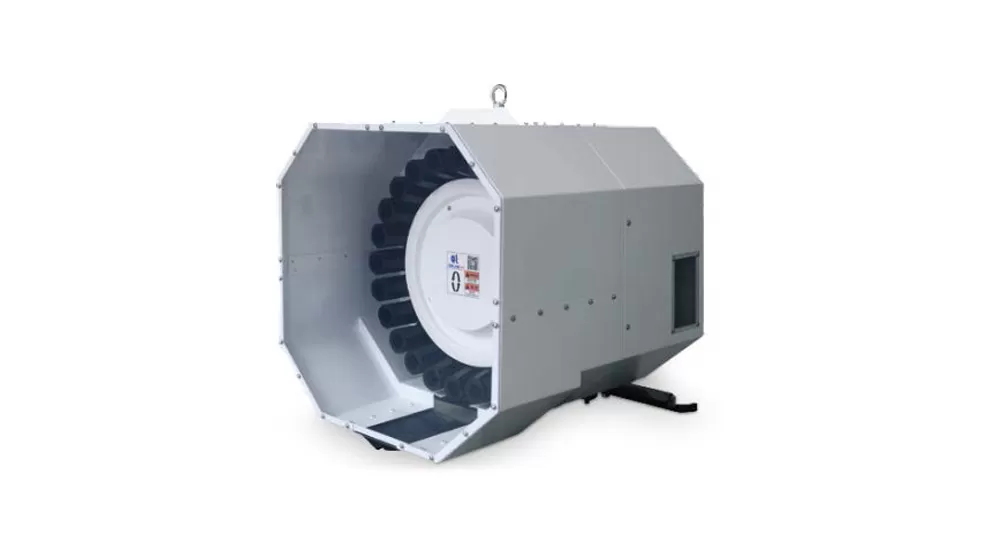

Taikan Tạp Chí dụng cụ loại cánh tay 24 dụng cụ

Tạp Chí công cụ tự hào có chất lượng đáng tin cậy, hiệu suất ổn định và thay đổi công cụ hiệu quả để đáp ứng các yêu cầu của gia công đa quy trình.

Taikan Tạp Chí dụng cụ loại cánh tay 24 dụng cụ

Ứng dụng của trung tâm gia công dọc cắt nhẹ T-V6

Máy công cụ phù hợp cho việc xử lý đa dạng, hàng loạt nhỏ các bộ phận phức tạp như các bộ phận hình hộp cỡ vừa và nhỏ, đĩa, đĩa, van, vỏ, và khuôn. Nó được sử dụng rộng rãi trong các ngành công nghiệp như Phụ tùng chính xác, sản phẩm 5g, phần cứng, phụ tùng ô tô và thiết bị y tế.

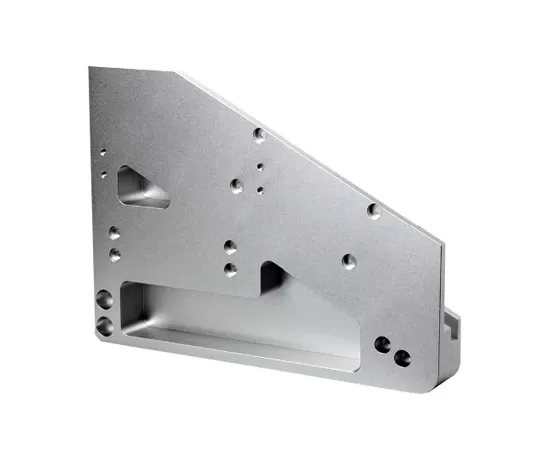

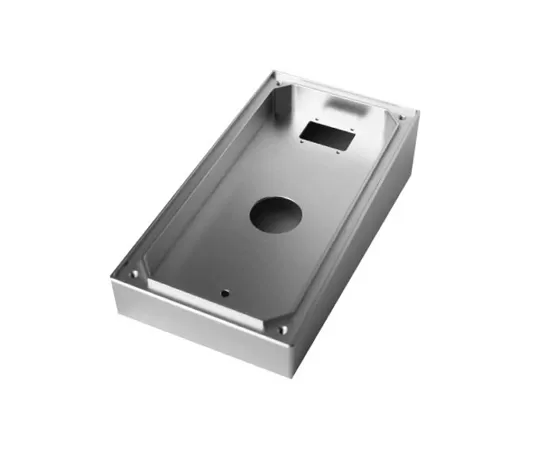

Ví dụ phôi 1

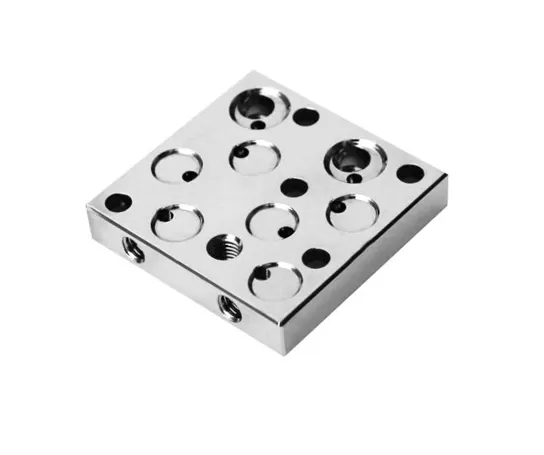

Ví dụ phôi 2

Ví dụ Phôi 3

Thông số kỹ thuật của Trung tâm gia công đứng cắt nhẹ HT-V6

Item			Unit	HT-V6	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	600
	Hành trình bàn trượt (trục Y)		mm	390
	Hành trình đầu trục chính (trục Z)		mm	450
	Khoảng cách từ mũi trục chính đến mặt bàn		mm	190～640
	Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột		mm	455
Bàn làm việc	Kích thước bàn		mm	700*400
	Tải trọng tối đa (tải phân bố đều)		kg	250
	Rãnh chữ T (số rãnh - rộng rãnh * khoảng cách)		mm	3-18*125
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	3.7/5.5
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	23.6/35
	Phạm vi tốc độ		vòng/phút	20～12000 (Trực tiếp)
	Đường kính trục chính		mm	φ120
	Côn trục chính		/	BT40
	Thông số cán dao		/	P40T-I（MAS403）
Tốc độ	Phạm vi tốc độ chạy dao cắt		mm/phút	1-10000
Tốc độ	Tốc độ di chuyển nhanh trục X/Y/Z		m/phút	48/48/48
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.006	GB/T18400.4（Hành trình toàn phần）
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.004	GB/T18400.4（Hành trình toàn phần）
Ổ chứa dao	Số lượng dao		pcs	24
	Trọng lượng dao tối đa		kg	7
	Chiều dài dao tối đa		mm	250
	Đường kính dao tối đa (đầy đủ / khi bên cạnh trống)		mm	Φ75/Φ150
Khác	Đối trọng trục Z
	Hệ thống CNC		/	Mitsubishi M80VB
	Nguồn khí nén	Flow	L/phút	≥280（ANR)
	Nguồn khí nén	Áp suất khí nén	MPa	0.6~0.8
	Công suất thiết bị		KVA	15
	Dung tích thùng chứa nước làm mát		L	145
	Kích thước máy		mm	2100×2580×2670	Tương ứng với trục XYZ
	Trọng lượng (xấp xỉ)		Kg	3500

Thông tin trên trang này chỉ mang tính tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
