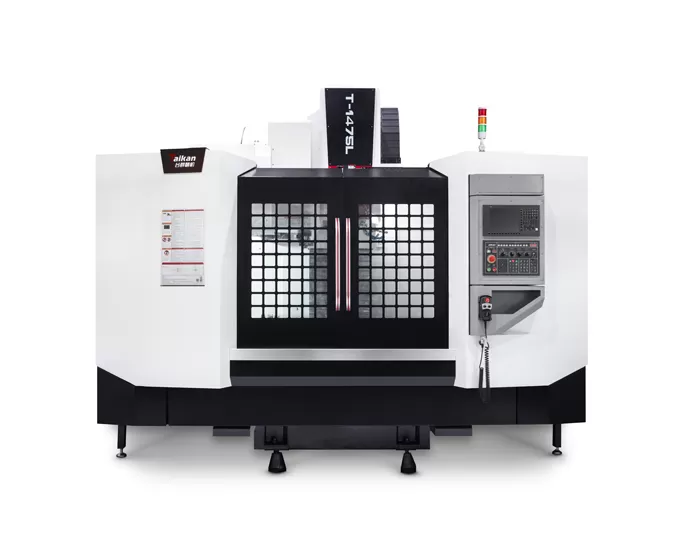

Trung tâm gia công dọc tốc độ cao và độ chính xác cao T-1475L

Du lịch

Bàn du lịch (trục x)

Mm

1400

Yên xe du lịch (trục Y)

Mm

750

Headstock Travel (trục Z)

Mm

750

Khoảng cách từ mũi trục chính đến mặt bàn

Mm

120 ~ 870

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

Mm

810

Bàn

Kích thước bàn

Mm

1500*750

Tối đa tải trọng (THẬM CHÍ chịu tải)

Kg

1400

Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)

Mm

5-18*150

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

KW

5/15/18

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

143/191

Phạm vi tốc độ

R/phút

50 ~ 6000 (thắt lưng)

Đường kính trục chính

Mm

Φ190

Côn trục chính

/

BT50

Thông số kỹ thuật đinh tán

/

P50T-I (mas403)

Tốc độ

Phạm vi tốc độ cắt thức ăn

Mm/phút

24

Tốc độ di chuyển nhanh trục x/Y/Z

M/phút

15

Tạp Chí dụng cụ

Công suất dụng cụ

Mm

300

Tối đa trọng lượng dụng cụ

Mm

Φ105/Φ210

Tối đa chiều dài dụng cụ

Cái

1-10000

Tối đa đường kính dụng cụ (trống hoàn toàn/liền kề)

Kg

24/24/15

Độ chính xác

Độ chính xác định vị (x/Y/Z)

Mm

0.015

GB/t18400.4 (du lịch đầy đủ)

Độ lặp lại (x/Y/Z)

Mm

0.008

Những người khác

Đối trọng trục z

Đối trọng

Hệ thống CNC

/

Fanuc 0i-mf Plus

Nguồn không khí

Dòng Chảy

L/phút

280(ANR)

Áp suất không khí

Mpa

0.6 ~ 0.8

Công suất thiết bị

KVA

35

Dung tích bình làm mát

L

400

Kích thước máy

Mm

5050 × 3680 × 3440

Với bàn đạp băng tải chip

Trọng lượng (xấp xỉ)

Kg

11400
