Name: HT-850LM Máy Trung Tâm Gia Công Đứng Tốc Độ Cao và Độ Cứng Cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của Trung tâm gia công đứng tốc độ cao và độ cứng cao HT-850LM

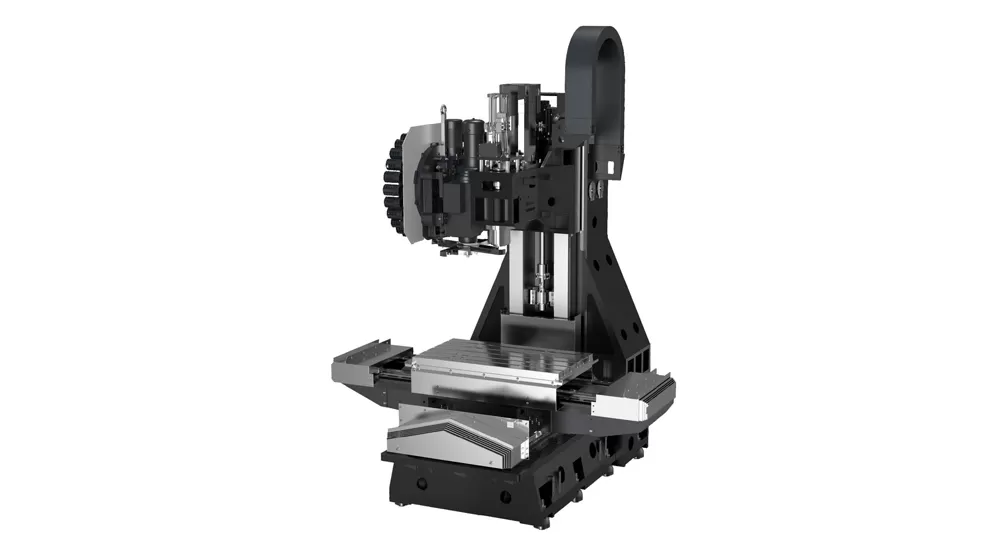

Cấu trúc ổn định độ cứng cao

Trục nạp chính xác cao

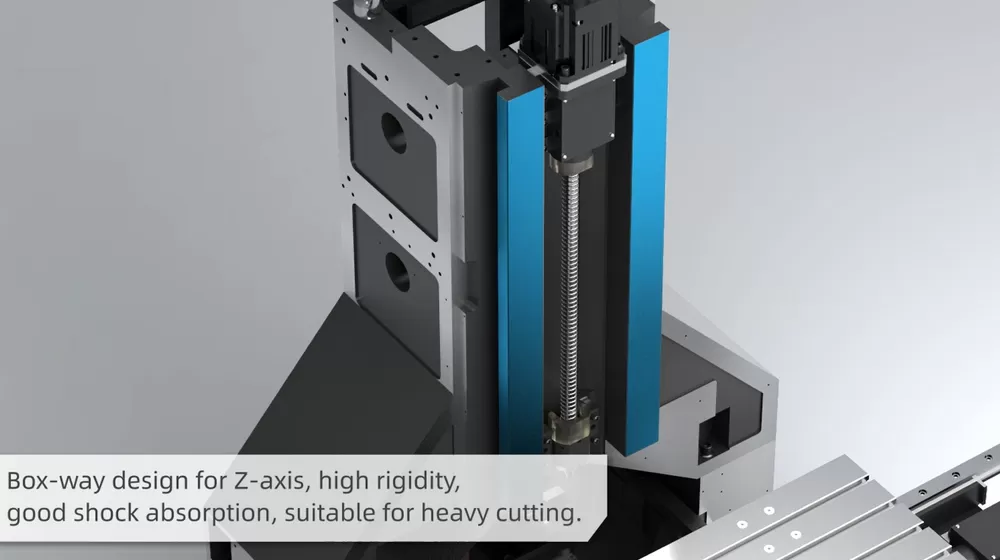

Trục z sử dụng thanh ray cứng hình chữ nhật có độ cứng cao, trong khi trục x và trục Y được trang bị các thanh dẫn tuyến tính con lăn có độ chính xác cao, kích thước lớn. Sự kết hợp này cung cấp tốc độ cao của máy dẫn hướng tuyến tính và độ cứng cao của máy ray cứng, mang lại khả năng cắt lớn tuyệt vời và khả năng hấp thụ rung tốt.

Vít bi được trang bị các cấu trúc trước khi căng để giảm thiểu hiệu ứng giãn nở nhiệt và vòng bi tự bôi trơn giúp kéo dài tuổi thọ của chúng.

Đơn vị trục chính tốc độ cao taikan

Taikan Tạp Chí dụng cụ loại cánh tay 24 dụng cụ

Taikan Tạp Chí dụng cụ loại cánh tay 24 dụng cụ

Ứng dụng của Trung tâm gia công đứng tốc độ cao và độ cứng vững cao HT-850LM

Máy này đặc biệt phù hợp để gia công các chi tiết phức tạp với số lượng nhỏ đến vừa, như hộp cỡ nhỏ đến vừa, tấm, đĩa, van, vỏ và khuôn mẫu. Nó được ứng dụng rộng rãi trong các ngành như chi tiết chính xác, sản phẩm 5G, phần cứng, linh kiện ô tô và thiết bị y tế.

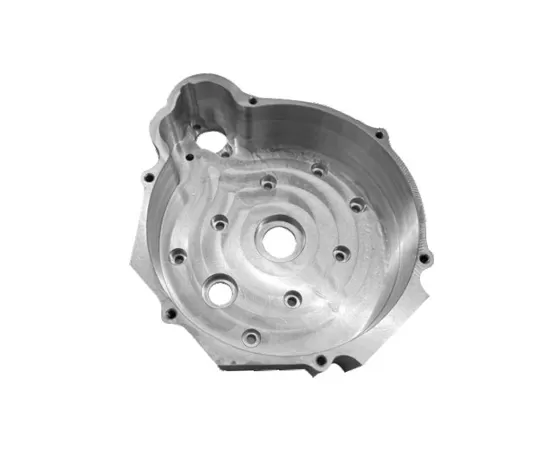

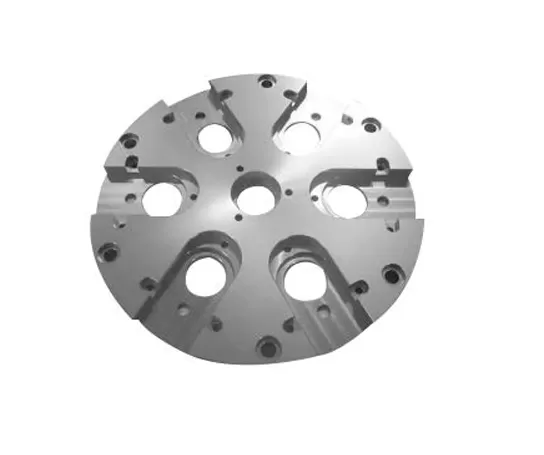

Ví dụ phôi 1

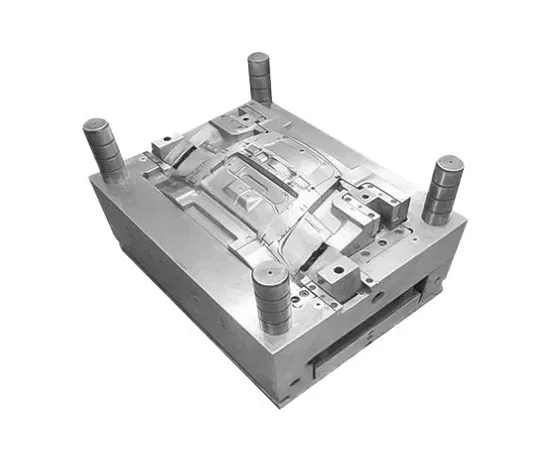

Ví dụ phôi 2

Ví dụ Phôi 3

Thông số kỹ thuật của Trung tâm gia công đứng tốc độ cao và độ cứng vững cao HT-850LM

Item			Unit	HT-850LM	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	850
	Hành trình bàn trượt (trục Y)		mm	520
	Hành trình đầu trục chính (trục Z)		mm	550
	Khoảng cách từ mũi trục chính đến bề mặt bàn máy		mm	150～700
	Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột máy		mm	590
Bàn máy	Kích thước bàn máy		mm	1000*550
	Tải trọng tối đa (tải trọng đều)		kg	600
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)		mm	5-18*100
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	45976
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	52.5/118
	Phạm vi tốc độ		r/min	50~8000 (dây đai)
	Đường kính trục chính		mm	φ150
	Côn trục chính		/	BT40
	Thông số đinh tán		/	P40T-I（MAS403）
Tốc độ	Phạm vi tốc độ tiến dao cắt		mm/min	1-10000
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z		m/min	30/30/20
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4（Hành trình toàn phần）
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4（Hành trình toàn phần）
Ổ chứa dao	Số lượng dao		pcs	24
	Trọng lượng dao tối đa		kg	7
	Chiều dài dao tối đa		mm	250
	Đường kính dao tối đa (đầy / cạnh trống)		mm	Φ75/Φ150
Khác	Đối trọng trục Z		/	/

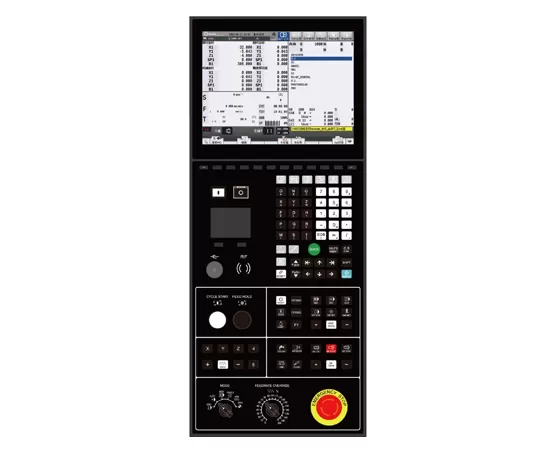

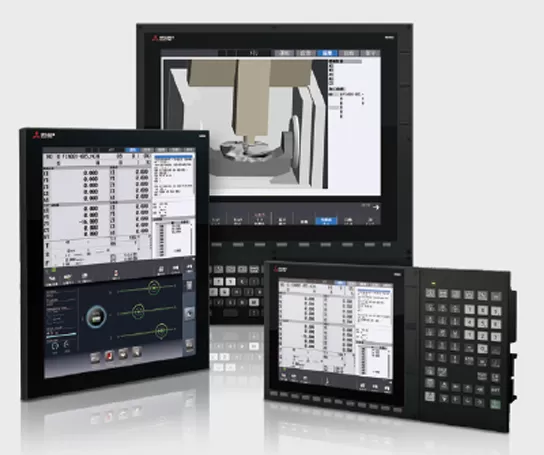

	Hệ thống CNC		/	Mitsubishi M80VB
	Nguồn khí	Flow	L/min	≥280（ANR)
	Nguồn khí	Áp suất khí	MPa	0.6~0.8
	Công suất thiết bị		KVA	25
	Dung tích bể làm mát		L	300
	Kích thước máy		mm	225031702890	Tương ứng với trục XYZ
	Trọng lượng (xấp xỉ)		Kg	6500

Thông tin trên trang này chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
