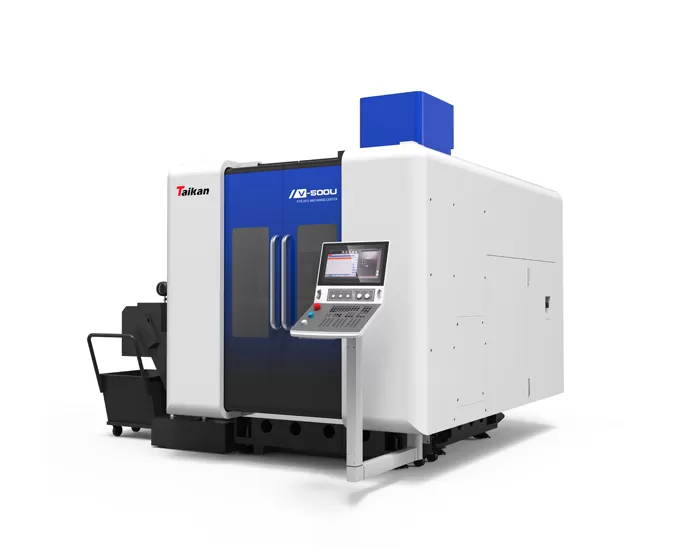

Name: HV-500U Trung tâm gia công 5 trục đứng
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của trung tâm gia công 5 trục dọc V-500U

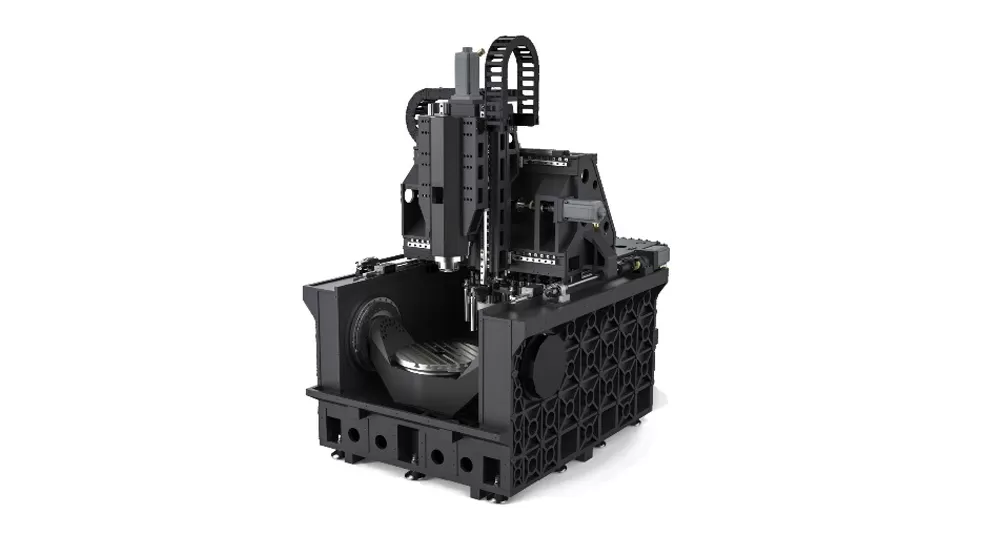

Cấu trúc giàn dầm di chuyển

Khoảng cách giữa trục chính và thanh ngang là ngắn, cho phép hoạt động độc lập ba trục và độ cứng tổng thể cao.
Trục Y có vít hai bóng, thiết kế ổ đĩa kép, đảm bảo hiệu suất phản hồi động tối ưu.
Vít bóng của trục nạp được thiết kế với cấu trúc rỗng và được trang bị hệ thống làm mát, duy trì hiệu quả sự ổn định nhiệt.

Bàn xoay dẫn động trực tiếp độ chính xác cao

Cấu trúc bàn xoay giá đỡ trục A/C được thiết kế độc lập, với trục A được điều khiển bởi động cơ Mô-men xoắn kép, tăng cường đáng kể độ cứng và khả năng chống rung.
Cả hai trục A và C đều được trang bị động cơ truyền động trực tiếp mô-men xoắn cao, không khung và thiết kế nhỏ gọn tích hợp Rôto động cơ với cơ chế bàn quay, mang lại độ cứng truyền dẫn tuyệt vời.
Ngoài ra, Stator động cơ được làm mát bằng chất làm mát để đảm bảo sự ổn định nhiệt của bàn quay.
Tốc độ tối đa của trục A/C có thể đạt tới 50 r/phút.

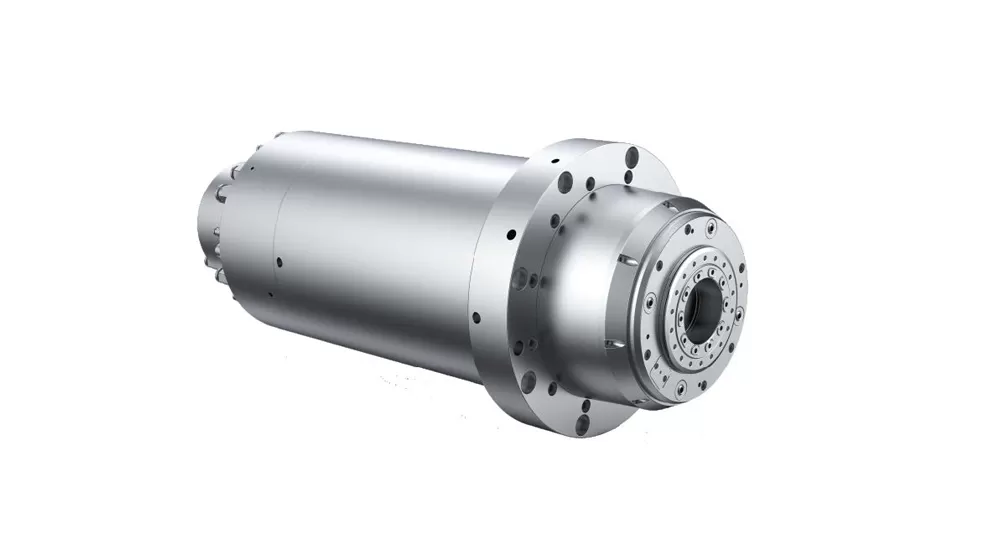

Trục chính cơ giới tốc độ cao

Trục cơ giới tốc độ cao HSK A63
Tốc độ tối đa lên tới 18,000 r/phút.

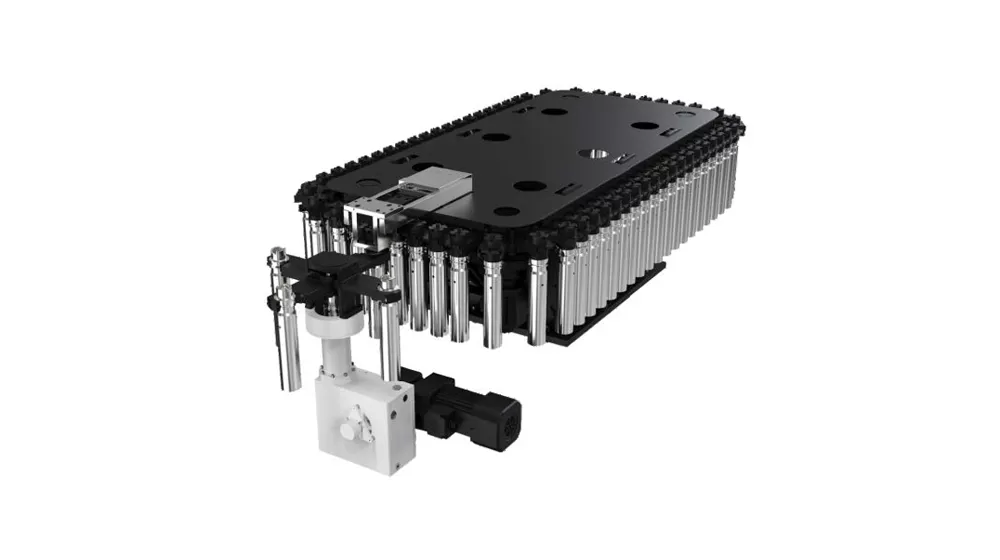

Tạp Chí loại xích 40 dụng cụ

Bàn xoay dẫn động trực tiếp độ chính xác cao

Ứng dụng của trung tâm gia công 5 trục dọc V-500U

Được sử dụng rộng rãi trong gia công các bộ phận phức tạp như cánh quạt, hàng không vũ trụ, linh kiện ô tô, khuôn mẫu chính xác và thiết bị y tế.

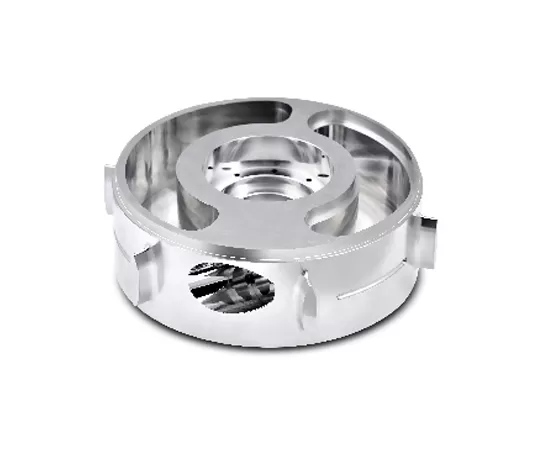

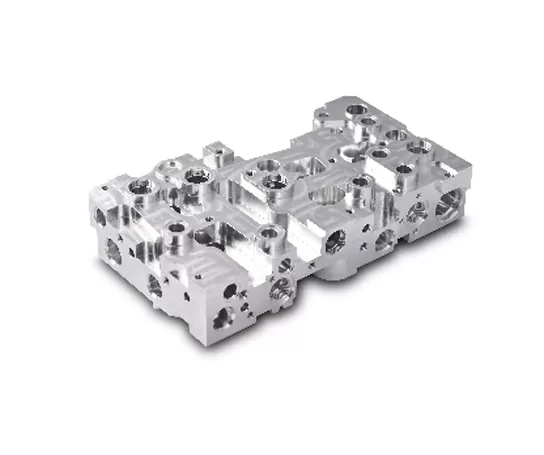

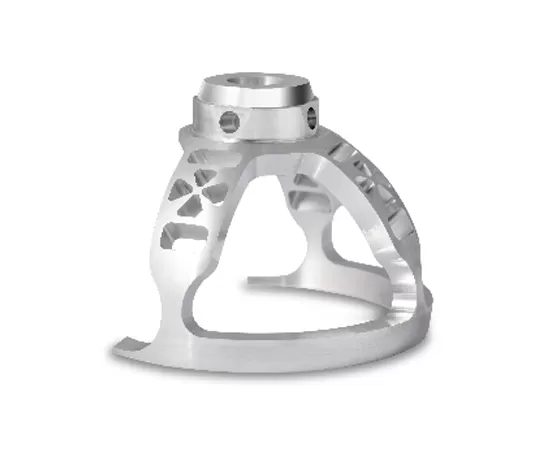

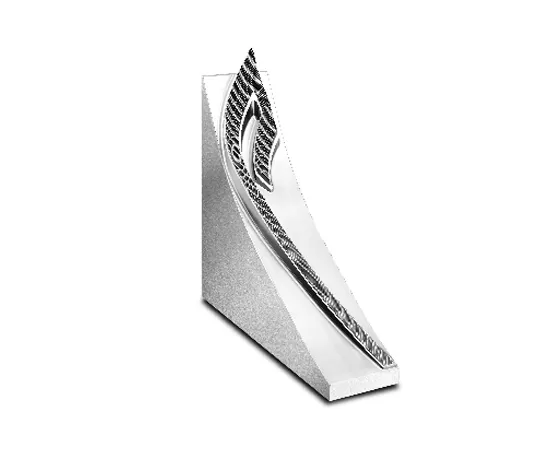

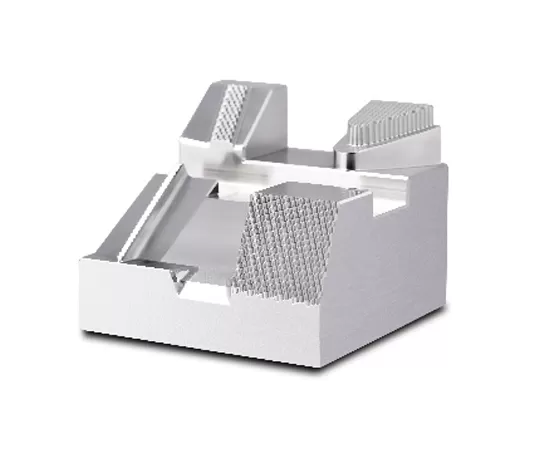

Ví dụ phôi 1

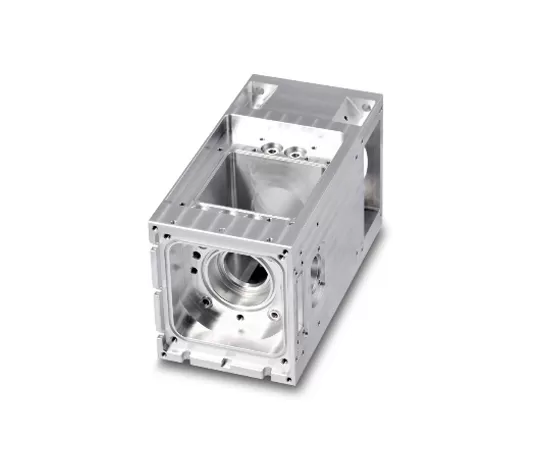

Ví dụ phôi 2

Ví dụ Phôi 3

Ví dụ phôi 4

Ví dụ phôi 5

Ví dụ phôi 6

Ví dụ phôi 7

Thông số kỹ thuật của Trung tâm Gia công 5 trục đứng HV-500U

Item		Unit	HV-500U
Hành trình	Hành trình trục X/Y/Z	mm	500/650/450
	Phạm vi quay trục A	°	±120
	Phạm vi quay trục C	°	360
	Khoảng cách từ mũi trục chính đến bề mặt bàn máy	mm	150-600
Bàn máy	Kích thước bàn máy	mm	Φ500x445
	Tải trọng tối đa	kg	300
	Rãnh chữ T (số rãnh - rộng rãnh * khoảng cách)	mm	7-18*65
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z	mm/phút	36000
Tốc độ	Tốc độ quay nhanh trục A/C	vòng/phút	50/50
Độ chính xác	Độ chính xác định vị trục X/Y/Z	mm	0.006/0.006/0.006
	Độ lặp lại định vị trục X/Y/Z	mm	0.004/0.004/0.004
	Độ chính xác định vị trục A/C	sec	5/5
	Độ lặp lại định vị trục A/C	sec	3/3
Trục chính	Công suất động cơ trục chính (S1/S6)	kW	30/35.5
	Mô-men xoắn động cơ trục chính (S1/S6)	Nm	47.7/57.3
	Tốc độ trục chính	vòng/phút	0~20000
	Thông số kỹ thuật đầu kẹp dao	/	HSK A63
Ổ chứa dao	Cấu trúc ổ chứa dao	/	Ổ chứa dao kiểu xích
	Dung tích ổ chứa dao	T	40
	Trọng lượng dao tối đa	kg	8
	Chiều dài dao tối đa	mm	300
	Đường kính tối đa (đầy đủ / kề trống)	mm	φ80/φ150
Khác	Hệ thống CNC	/	Siemens SINUMERIK ONE
	Yêu cầu áp suất khí nén	MPa	0.6~0.8
	Tổng công suất điện	kW	50
	Kích thước máy (dài * rộng * cao)	mm	415038002850
	Trọng lượng máy chính (xấp xỉ)	KG	11000

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
