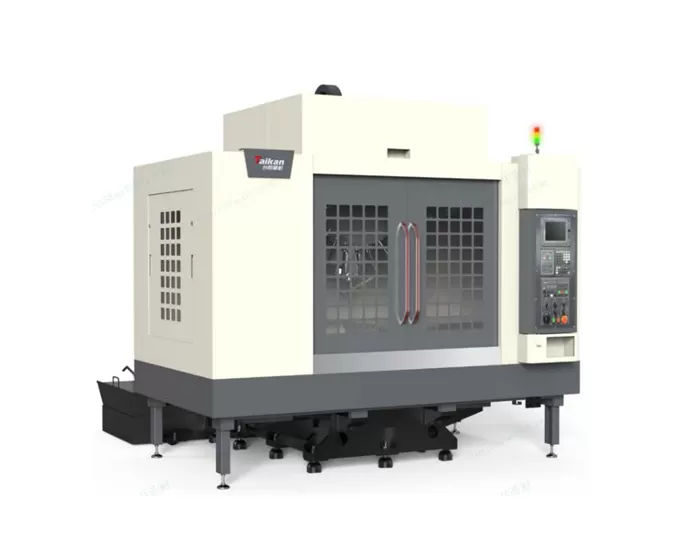

HT-1300S Trung tâm gia công vành bánh xe tốc độ cao, hiệu suất cao

Hành trình

Hành trình bàn máy (trục X)

mm

1300

Hành trình bàn trượt (trục Y)

mm

550

Hành trình đầu trục (trục Z)

mm

450

Khoảng cách từ mũi trục chính đến mặt bàn

mm

125~575

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

mm

632

Bàn máy

Kích thước bàn

mm

1300*550

Tải trọng tối đa

kg

500

Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)

mm

5-18*100

Trục chính

Công suất động cơ (danh nghĩa/thời gian ngắn)

kW

3.7/5.5

Mô-men xoắn động cơ (danh nghĩa/thời gian ngắn)

N.m

14.1/21

Tốc độ động cơ trục chính

rpm

20-20000

Đầu côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ tiến dao cắt

mm/min

1-15000

Tốc độ chạy dao nhanh trục X/Y/Z

m/min

36/36/36

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.01

GB/T 18400.4（Full travel）

Độ lặp lại (X/Y/Z)

mm

0.006

Ổ chứa dao

Sức chứa dao

pcs

21

Trọng lượng dao tối đa

kg

3

Chiều dài dao tối đa

mm

250

Đường kính dao tối đa (đầy đủ/khoang trống kế cận)

mm

Ф60/Ф80

Khác

Hệ thống CNC

Mitsubishi M80VB

Nguồn khí nén

Flow

L/min

≥200（ANR）

Áp suất khí nén

MPa

0.6-0.8

Công suất thiết bị

kVA

15

Dung tích bình chứa nước làm mát tối đa

L

330

Kích thước máy

mm

2850*3300*2850

Tương ứng trục X*Y*Z

Trọng lượng (xấp xỉ)

kg

5000
