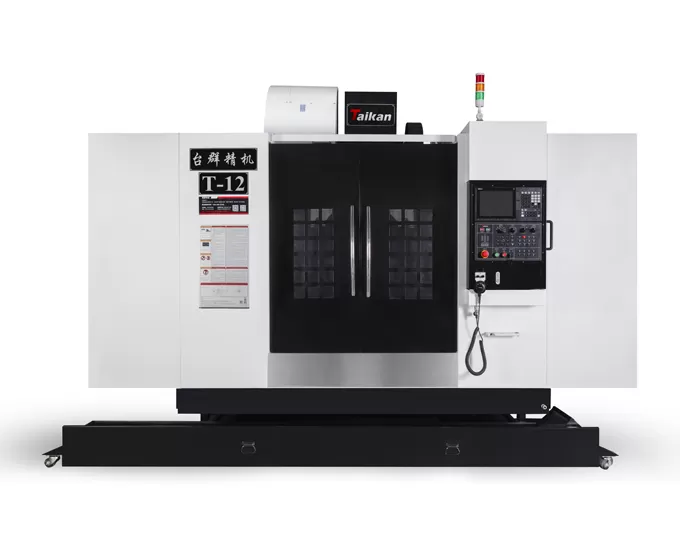

Name: Trung tâm gia công đứng HT-12 dẫn hướng hộp
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của Trung tâm gia công đứng Boxway HT-12

Cấu trúc máy

Cấu trúc trượt ngang cột cố định với đế ổn định quá khổ để đảm bảo khả năng chịu tải cao.

Được làm bằng gang có độ bền cao, mang lại độ cứng tuyệt vời và độ chính xác ổn định.

Đường dẫn hộp ba trục

Các trục x, Y và Z được trang bị các đường dẫn bằng gang đúc chính xác, được làm cứng, với một hỗn hợp bề mặt được liên kết với lớp phủ PTFE (polytetrafluoroethylene).

Thiết kế này mang lại độ cứng cao và khả năng hấp thụ sốc tuyệt vời, lý tưởng cho việc cắt thép khuôn có độ cứng cao.

Trục chính

Đơn vị trục chính tốc độ cao (BT50, 8000r/phút) với thiết kế Mê Cung và bảo vệ Rèm khí, ngăn chặn chất lỏng cắt xâm nhập vào vòng bi trục chính.

Đối trọng trục z

Đối trọng với thiết bị hỗ trợ hướng dẫn trung tâm

Tối ưu hóa Đặc tính tải của trục z

Ứng dụng của Trung tâm gia công đứng Boxway HT-12

Chủ yếu được sử dụng trong ngành sản xuất khuôn mẫu, nó cũng được ứng dụng rộng rãi trong các ngành hàng không vũ trụ, thiết bị năng lượng, sản xuất ô tô, thiết bị y tế và các ngành công nghiệp khác.

Ví dụ phôi 1

Ví dụ phôi 2

Ví dụ Phôi 3

Ví dụ phôi 4

Thông số kỹ thuật của Trung tâm gia công đứng kiểu trượt hộp HT-12

Item			Unit	HT-12	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	1200
	Hành trình trục Y (bàn trượt)		mm	700
	Hành trình trục Z (đầu trục chính)		mm	600
	Khoảng cách từ mũi trục chính đến bàn máy		mm	150～750
	Khoảng cách từ tâm trục chính đến cột		mm	785
Bàn máy	Kích thước bàn máy		mm	1360×700
	Tải trọng bàn máy		kg	1000
	Rãnh chữ T (Số lượng - Rộng × Bước)		mm	5-18×152.5
Trục chính	Công suất động cơ (Liên tục/30 phút)		kW	‘11/15
	Phạm vi tốc độ		rpm	50～8000 (Dẫn động bằng đai)
	Đường kính trục chính		mm	φ155
	Loại cán dao		–	BT50
	Loại đuôi kéo		–	P50T-I（MAS403）
Tốc độ	Phạm vi tốc độ tiến dao		mm/min	1-10000
Tốc độ	Tốc độ di chuyển nhanh (X/Y/Z)		m/min	41255
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.015	GB/T18400.4 (Toàn hành trình)
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.008
Khác	Hệ thống CNC		–	Mitsubishi M80VA
	Nguồn khí nén	Flow	L/min	≥280 (ANR)
	Nguồn khí nén	Áp suất	MPa	0.6~0.8
	Yêu cầu điện năng		kVA	30
	Dung tích bình chứa dung dịch làm mát		L	350
	Kích thước máy		mm	3650×3020×2900	Hướng trục X/Y/Z
	Trọng lượng máy (xấp xỉ)		kg	9400

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
