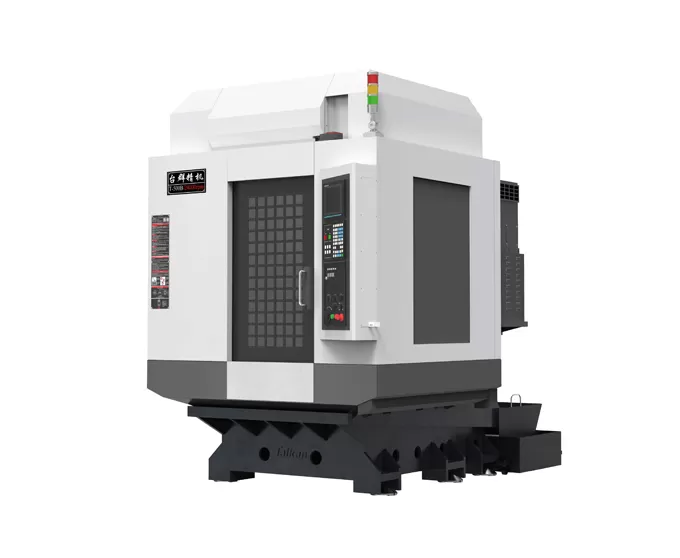

Name: HT-500B Trung tâm gia công khoan và phay tốc độ cao, độ chính xác cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

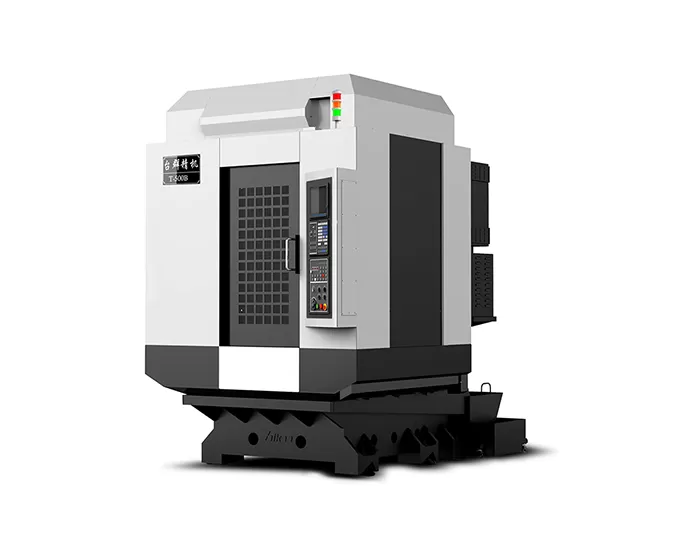

Đặc điểm của trung tâm gia công khoan và phay tốc độ cao và độ chính xác cao T-500B

Cấu trúc cơ sở

Cấu trúc cơ sở được thiết kế với Phân Tích Kỹ thuật số và kỹ thuật chính xác, có khoảng cách quá khổ với hỗ trợ sáu điểm, tăng cường hiệu quả độ cứng và khả năng chống rung của máy, đảm bảo độ ổn định và độ chính xác cao trong quá trình gia công.

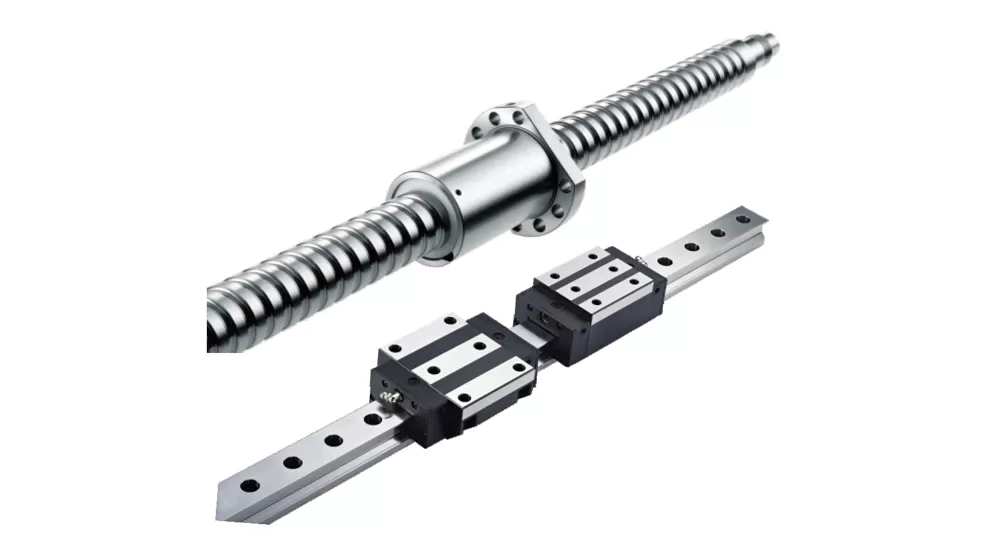

Trục x, Y, Z

Cả ba trục đều được trang bị vít bi chính xác, và thanh dẫn hướng sử dụng các thanh dẫn tuyến tính có độ chính xác cao, đảm bảo hoạt động trơn tru và định vị chính xác cho độ chính xác và độ tin cậy gia công vượt trội.

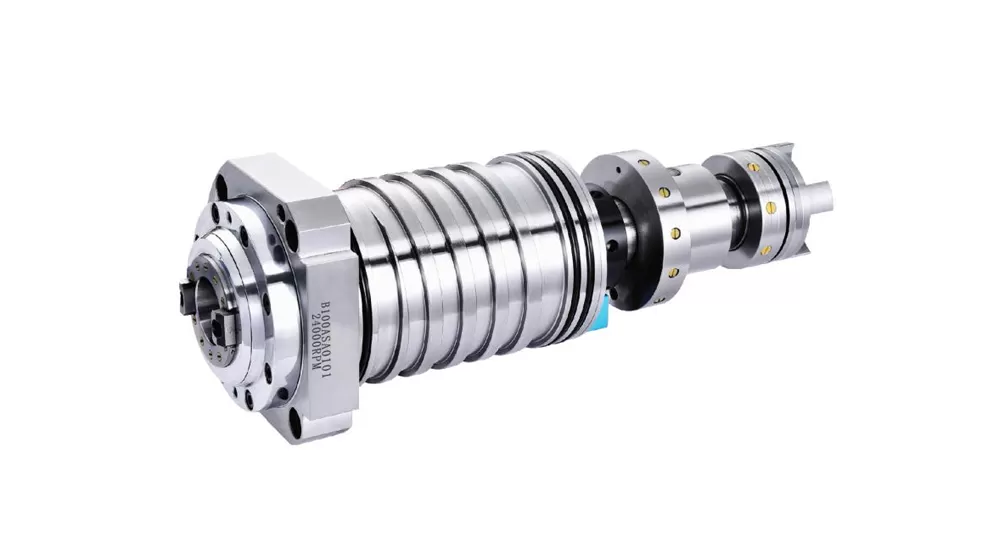

Trục truyền động trực tiếp

Trục chính có hệ thống truyền động trực tiếp, giảm sai số khi chạm tốc độ cao và đảm bảo hiệu suất tuyệt vời với công suất đầu ra cao trong gia công tốc độ cao.

Trục chính tốc độ cao đáp ứng nhanh chóng và được trang bị vòng bi gốm, kéo dài đáng kể tuổi thọ trục chính.

Trục chính xác đạt tiêu chuẩn với tốc độ tối đa lên tới 24,000 vòng/phút, đáp ứng nhu cầu gia công chính xác cao và tốc độ cao.

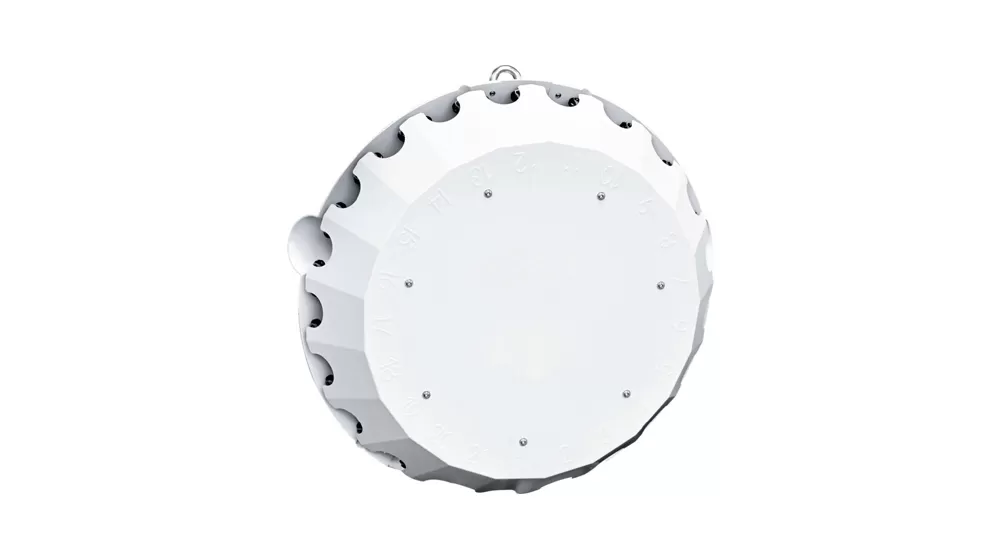

Bộ thay đổi công cụ servo tốc độ cao

Hệ thống thay đổi công cụ PLC được tối ưu hóa Cung cấp quy trình thay đổi công cụ nhanh và ổn định, giảm đáng kể thời gian thay đổi công cụ và thời gian không gia công, do đó cải thiện hiệu quả gia công tổng thể.

Trục z được thiết kế tối ưu hóa để tăng cường độ cứng và cải thiện đáng kể khả năng tăng tốc, giảm thời gian di chuyển nhàn rỗi và tăng hơn nữa hiệu quả gia công và khả năng đáp ứng của máy.

Video trung tâm gia công khoan và phay tốc độ cao và độ chính xác cao T-500B

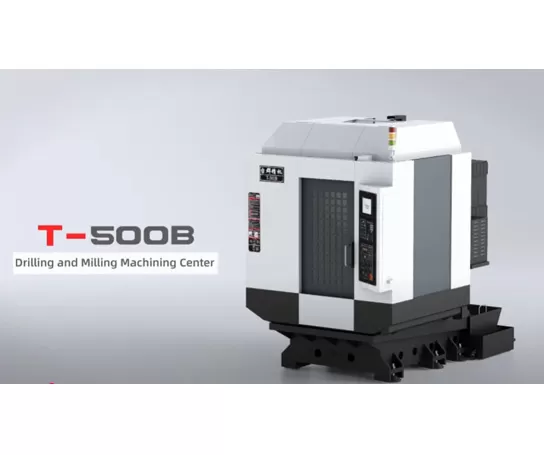

Trung tâm gia công khoan & khai thác T-500B

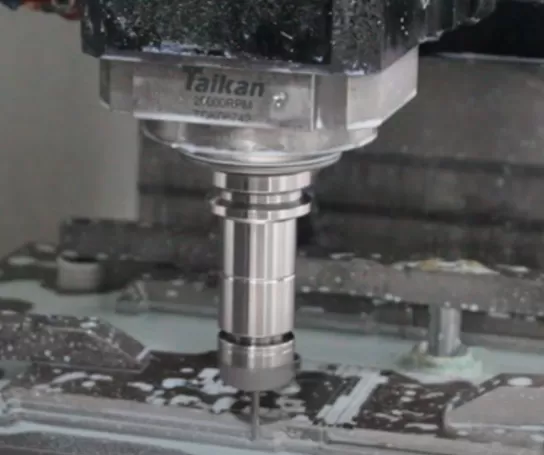

Video xử lý trung tâm gia công khoan & khai thác T-500B

Ứng dụng của trung tâm gia công khoan và phay tốc độ cao và độ chính xác cao T-500B

Được sử dụng rộng rãi trong ngành công nghiệp 3C, phụ tùng ô tô, Gia Công Khuôn nhỏ, thiết bị y tế và các ngành công nghiệp khác để gia công các bộ phận tấm nhỏ, các bộ phận hình đĩa và vỏ.

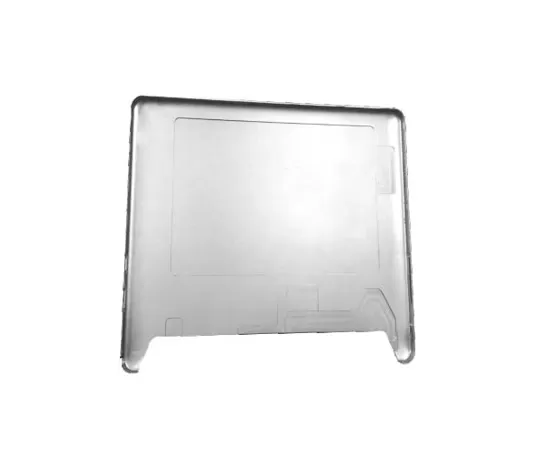

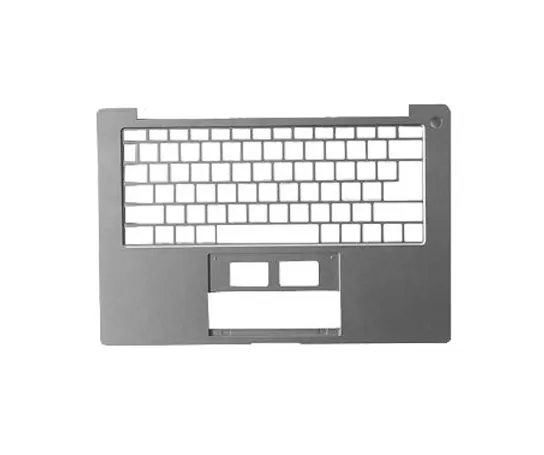

Ví dụ phôi 1

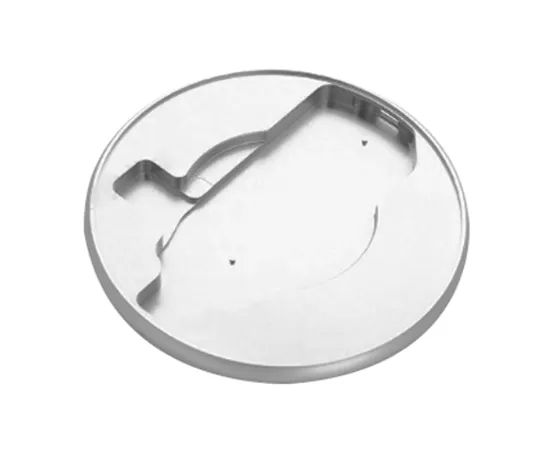

Ví dụ phôi 2

Ví dụ Phôi 3

Ví dụ phôi 4

Thông số kỹ thuật của Trung tâm gia công khoan & phay tốc độ cao và độ chính xác cao HT-500B

Item			Unit	HT-500B	Ghi chú
Hành trình	Hành trình bàn (trục X)		mm	500
	Hành trình bàn trượt (trục Y)		mm	400
	Hành trình đầu trục chính (trục Z)		mm	320
	Khoảng cách từ mũi trục chính đến bề mặt bàn		mm	180-500
	Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng thân máy		mm	445
Bàn máy	Kích thước bàn		mm	620*400
	Tải trọng tối đa		kg	250
	Rãnh chữ T (số rãnh - chiều rộng rãnh * bước rãnh)		mm	3-14*120
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	3.7/5.5
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	14.1/21
	Tốc độ động cơ trục chính		rpm	20-24000
	Côn trục chính		/	BT30
Tốc độ	Phạm vi tốc độ bước tiến cắt		mm/phút	1-15000
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z		m/phút	48/48/48
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.006	GB/T 18400.4 （Toàn hành trình）
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.004	GB/T 18400.4 （Toàn hành trình）
Ổ chứa dao	Sức chứa dao		pcs	21
	Trọng lượng dao tối đa		kg	3
	Chiều dài dao tối đa		mm	300
	Đường kính dao tối đa (đầy đủ/liền kề trống)		mm	Ф60/Ф80
Khác	Hệ thống CNC			Mitsubishi M80VA
	Nguồn khí	Flow	L/phút	≥200（ANR）
	Nguồn khí	Áp suất khí	MPa	0.6-0.8
	Dung lượng thiết bị		kVA	15
	Dung tích bình làm mát tối đa		L	145
	Kích thước máy		mm	169026602320	Tương ứng trục XYZ
	Trọng lượng (xấp xỉ)		kg	3100

Thông tin trên trang này chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
