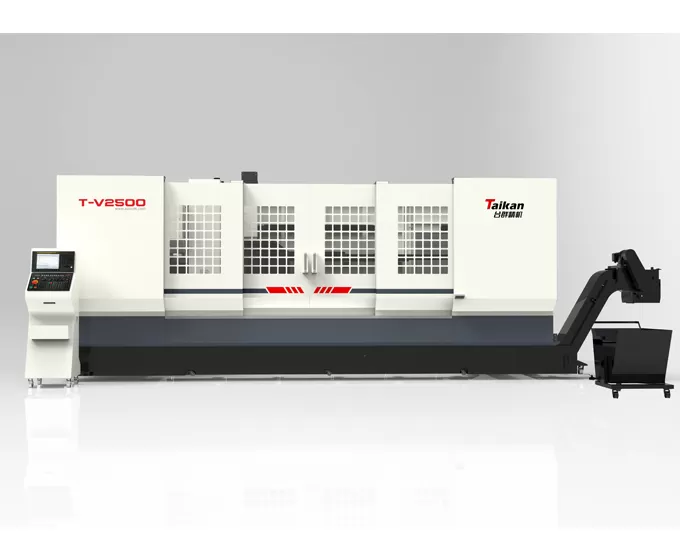

Name: Trung tâm gia công biên dạng cột di động HT-V2500
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

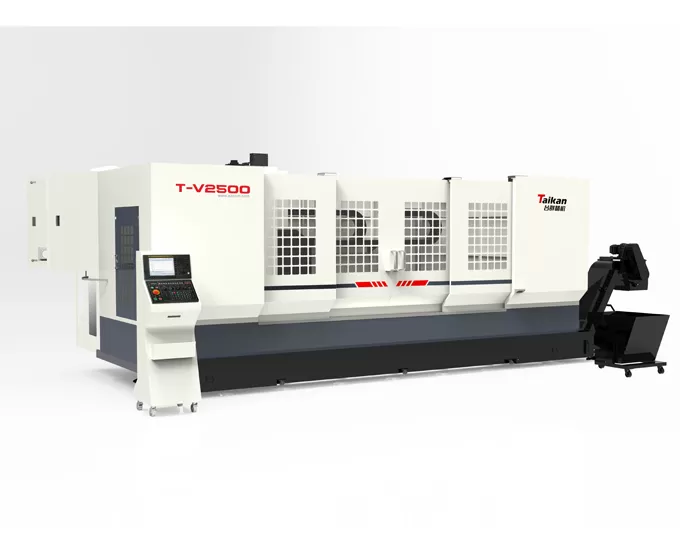

Đặc điểm của trung tâm gia công cấu hình cột di chuyển T-V2500

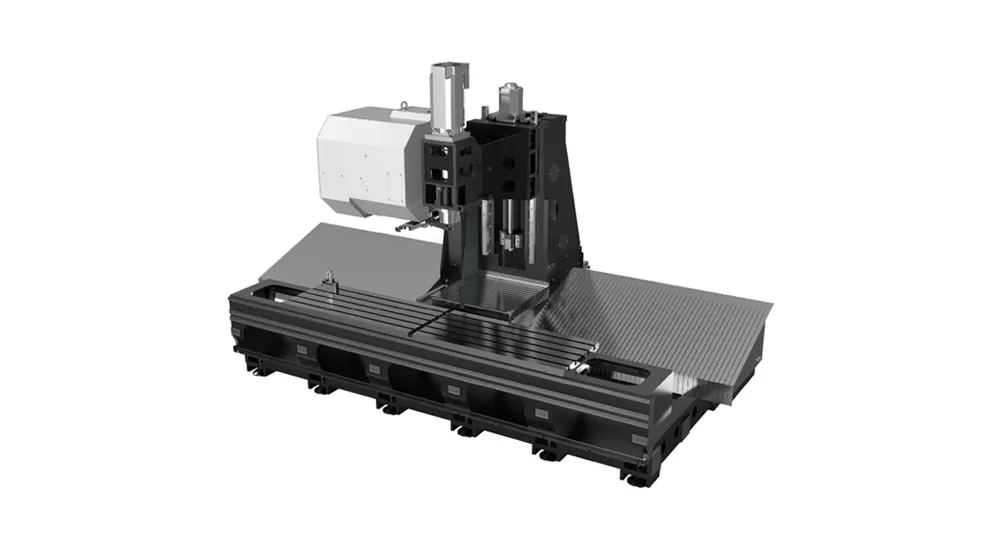

Thiết kế kết cấu cho phôi dài

Máy công cụ này có bàn làm việc cố định và cấu trúc di chuyển cột, được thiết kế đặc biệt cho các bộ phận lớn, hẹp và dài, với phạm vi di chuyển 2500 ~ 6500mm và 50 m/phút chuyển động tốc độ cao, đáp ứng nhu cầu xử lý hiệu quả cao của phôi dài.

Đế Hàn tiêu chuẩn, cung cấp chi phí thấp và Giao hàng nhanh, lý tưởng để thiết lập sản xuất nhanh chóng.
Đế gang tùy chọn, mang lại độ ổn định và khả năng chống rung cao hơn, giảm biến dạng và đảm bảo độ chính xác, nâng cao hiệu suất tổng thể.

Hệ thống cấp liệu hiệu suất cao

Trục x, Y, Z được trang bị các thanh dẫn tuyến tính Bóng có độ chính xác cao, đảm bảo chuyển động nguồn cấp tốc độ cao và độ chính xác cao.

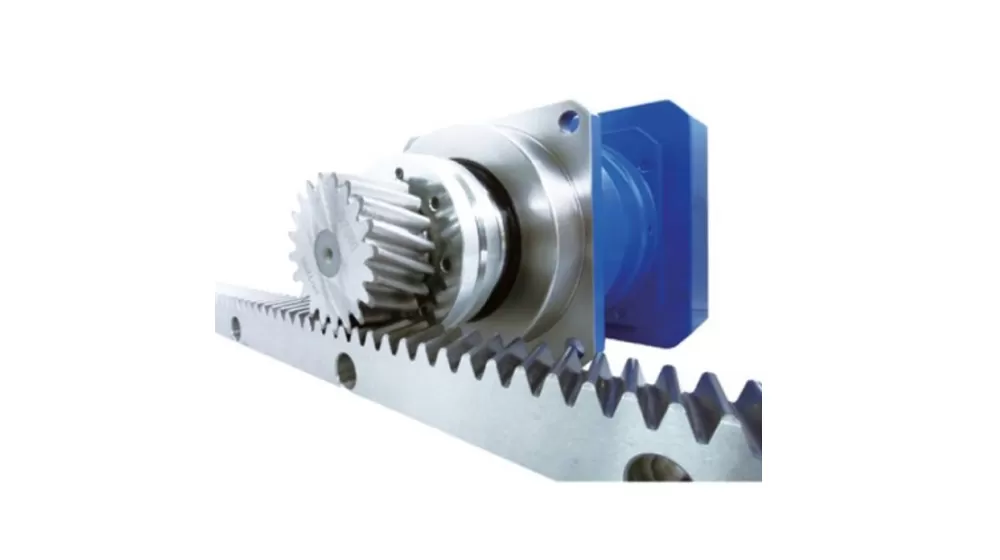

Trục x sử dụng hệ thống truyền động giá bánh răng để hỗ trợ chuyển động tốc độ cao trong các chuyến đi dài, đồng thời có thể đáp ứng các cấu hình mô-đun.
Trục Y/Z được điều khiển bằng vít bi, mang lại độ cứng và độ chính xác tuyệt vời, đảm bảo chất lượng gia công ổn định.

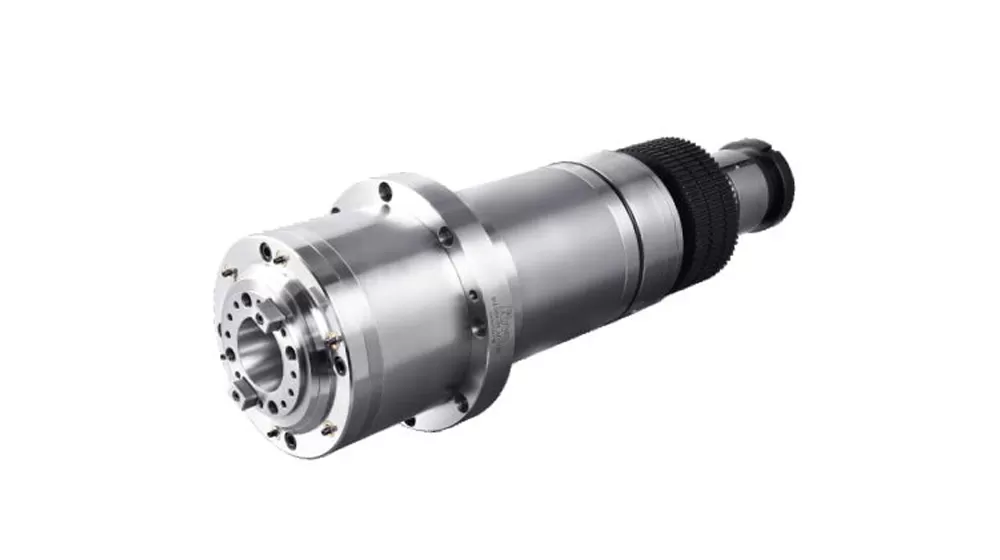

Đơn vị trục chính tốc độ cao taikan

Được trang bị trục chính truyền động trực tiếp BT40-12000r/phút, mang lại hiệu suất cắt tốc độ cao đặc biệt để đáp ứng các yêu cầu xử lý phức tạp.
Đầu trước trục chính có thiết kế Mê Cung và bao gồm hệ thống bảo vệ Rèm khí để ngăn chất làm mát đi vào vòng bi trục chính một cách hiệu quả, kéo dài tuổi thọ trục chính.

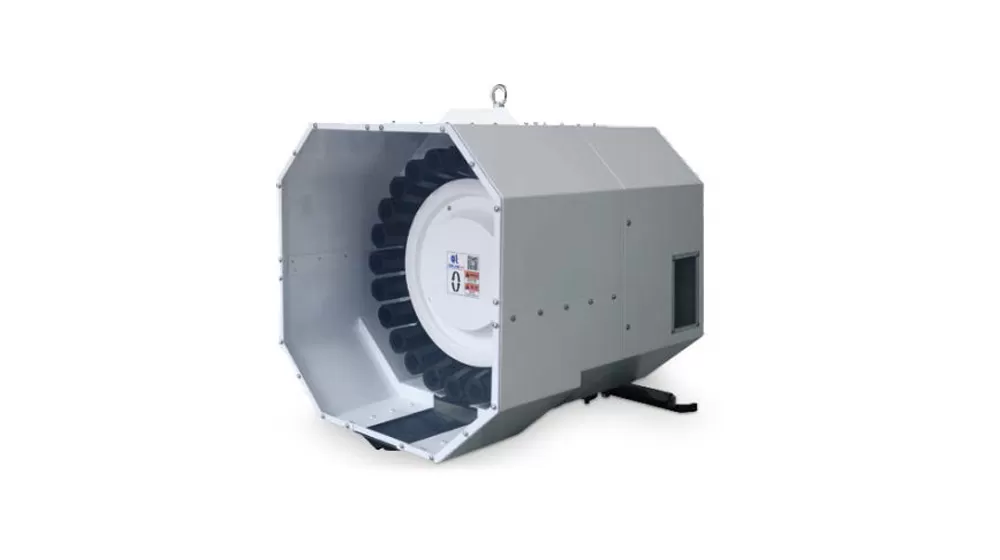

BT 40 (Tạp Chí loại đĩa)

24 dụng cụ
Độ tin cậy cao, hiệu suất ổn định và hỗ trợ thay đổi công cụ nhanh chóng để cải thiện hiệu quả sản xuất.

Ứng dụng của trung tâm gia công định hình cột di chuyển T-V2500

Được sử dụng rộng rãi trong các ngành công nghiệp như 5g, năng lượng mới, ô tô, điện tử, sản xuất máy móc và thiết bị gia dụng, nó phù hợp để xử lý hàng loạt các lỗ lắp đặt, rãnh thoát nước, lỗ khóa, lỗ hình, và các tính năng khác trên các cấu hình nhôm hẹp và dài.

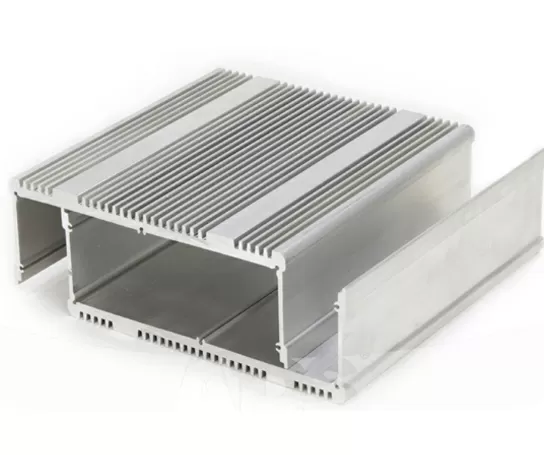

Ví dụ phôi 1

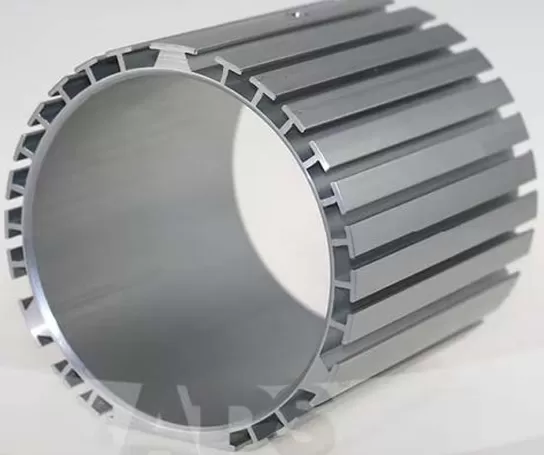

Ví dụ phôi 2

Thông số kỹ thuật của Trung tâm gia công biên dạng cột di động HT-V2500

Item			Unit	HT-V2500	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	2500
	Hành trình bàn dao (trục Y)		mm	550
	Hành trình đầu trục chính (trục Z)		mm	550
	Khoảng cách từ mũi trục chính đến bàn máy		mm	150-700
Bàn máy	Kích thước bàn máy		mm	2500*550
	Tải trọng tối đa		Kg	800
	Rãnh chữ T (số lượng-rộng*khoảng cách)		mm	5-18*100
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	7.5/11
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	35.8/95.5
	Tốc độ trục chính		rpm	20-12000
	Đường kính trục chính		mm	Ф150
	Côn trục chính		/	BT40
Tốc độ	Phạm vi tốc độ tiến dao cắt		mm/phút	1-10000
Tốc độ	Tốc độ di chuyển nhanh trục X/Y/Z		m/phút	50/28/28
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.05/0.01/0.01	GB/T 18400.4
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.03/0.008/0.008	(Hành trình toàn phần)
Ổ chứa dao	Sức chứa ổ dao		T	24
	Trọng lượng dao tối đa		kg	7
	Chiều dài dao tối đa		mm	250
	Đường kính dao tối đa (đầy đủ/bên cạnh trống)		mm	Ф75/Ф150

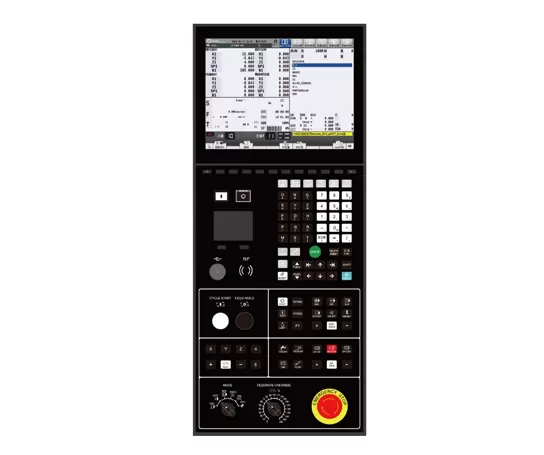

Khác	Hệ thống CNC		/	Mitsubishi M80VB
	Nguồn khí	Flow	L/phút	≥280（ANR）
	Nguồn khí	Áp suất khí	MPa	0.6-0.8
	Công suất thiết bị		kVA	25
	Dung tích bể làm mát		L	350
	Kích thước máy		mm	680032002800	Tương ứng với trục XYZ
	Trọng lượng (khoảng)		Kg	9000

Thông tin trên trang này chỉ mang tính tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
