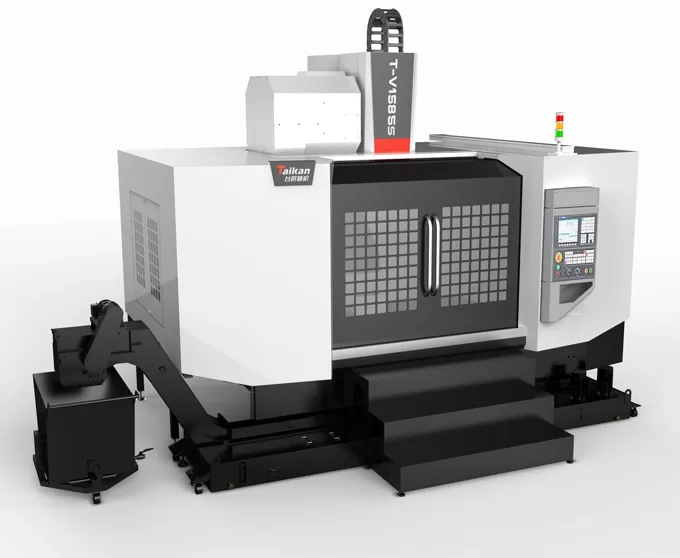

HT-V1585S Trung tâm gia công đứng tốc độ cao và hiệu suất cao

Hành trình

Hành trình bàn máy (trục X)

mm

1550

Hành trình bàn trượt (trục Y)

mm

850

Hành trình đầu trục chính (trục Z)

mm

850

Khoảng cách từ mũi trục chính đến mặt bàn máy

mm

120～970

Khoảng cách từ tâm trục chính đến mặt dẫn hướng thân máy

mm

921

Bàn máy

Kích thước bàn máy

mm

1700*850

Tải trọng tối đa (phân bố đều)

kg

1500

Rãnh T (số rãnh - rộng rãnh * bước rãnh)

mm

5-18*125+2-18*100

Trục chính

Công suất động cơ (định mức/ngắn hạn)

kW

15/18.5

Mô-men xoắn động cơ (định mức/ngắn hạn)

N.m

143/191

Dải tốc độ

vòng/phút

50～6000 (truyền động đai)

Đường kính trục chính

mm

Φ190

Côn trục chính

/

BT50

Thông số đinh tán

/

P50T-I（MAS403）

Tốc độ

Dải tốc độ chạy dao cắt

mm/phút

1-10000

Tốc độ chạy dao nhanh trục X/Y/Z

m/phút

24/24/20

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.015

GB/T18400.4 (Hành trình toàn phần)

Độ lặp lại định vị (X/Y/Z)

mm

0.008

Ổ chứa dụng cụ

Số lượng dụng cụ

pcs

24

Khối lượng dụng cụ tối đa

kg

15

Chiều dài dụng cụ tối đa

mm

300

Đường kính dụng cụ tối đa (đầy đủ/khoang trống kề)

mm

Φ105/Φ210

Khác

Đối trọng trục Z

Cân bằng khí nitơ

Hệ thống CNC

/

FANUC 0i-MF Plus(5)

Nguồn khí

Flow

L/phút

280（ANR）

Áp suất khí

MPa

0.6~0.8

Dung tích thiết bị

KVA

35

Dung tích thùng chứa dung môi làm mát

L

400

Kích thước máy

mm

5240*4054*3662

Có bàn đạp băng tải phoi

Khối lượng (xấp xỉ)

Kg

11700
