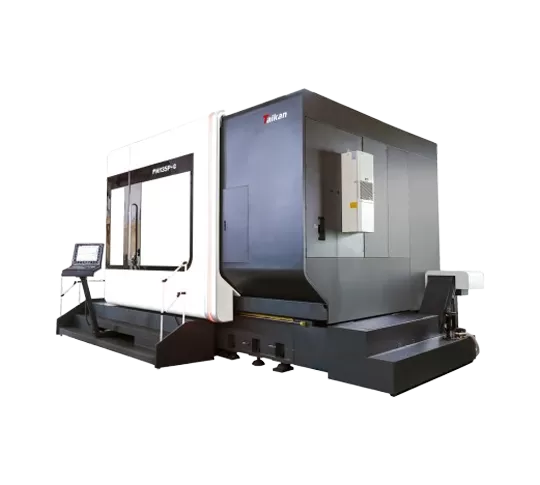

Trung tâm gia công tiện và phay 5 trục FH135P-C

Du lịch trục x/Y/Z

1450 × 1450 × 1000mm

Khoảng cách từ đầu phay ngang

Trung tâm đến bàn làm việc

30 ~ 1030mm

Tốc độ Bàn Quay

53 vòng/phút

Kích thước bàn làm việc

Φ1400mm

Tải trọng bàn tối đa

Phay 4000kg

Quay 3000kg

Đầu phay xoay (trục B)

Tiêu chuẩn

Phạm vi xoay (0 = dọc/180 = cấp)

-15 ° ~ + 180 °

Tốc độ định mức trục B

50 vòng/phút

Khoảng cách từ mũi trục chính thẳng đứng đến bàn

160 ~ 1160mm

Tốc độ tối đa của trục chính điện

10000 vòng/phút

Nguồn điện (S1-100 %/40% DC)

42/58kw

Mô-men xoắn (S1-100 %/40% DC)

215/350nm

Côn trục chính

Côn 1:10

Giao diện công cụ

Hsk100a

Dung lượng Tạp Chí dụng cụ

40T

Tối đa đường kính/Chiều dài/Trọng lượng dụng cụ

Φ135mm/300mm/12kg

Thời gian thay đổi công cụ (công cụ thành công cụ)

4S

Khoan (bình thường hóa thép cacbon trung bình)

Φ50mm

Khai thác (bình thường hóa thép carbon trung bình)

M40

Xoay nhanh

40 m/phút

Độ chính xác định vị x/Y/Z

0.006mm

Độ chính xác định vị lặp lại x/Y/Z

0.004mm

Độ chính xác định vị B/C

Độ chính xác định vị lặp lại B/C

Đầu dò hồng ngoại

Dụng cụ đo thiết lập
(Dụng cụ đo trong khu vực gia công)

Chiều cao máy (máy tiêu chuẩn)

4150mm

Khu vực chiếm dụng thân chính (L * W)

5905 × 4100mm

Khu vực chiếm dụng Tạp Chí công cụ (L * W)

2200 × 1600mm

Khu vực băng tải chip (L * W)

3700 × 1250mm

Khu vực chiếm bể nước (L * W)

Khu vực chiếm dụng Máy hoàn chỉnh
(Không bao gồm bình chứa nước) (L * W)

Trọng lượng máy

42000kg

Hệ thống điều khiển
