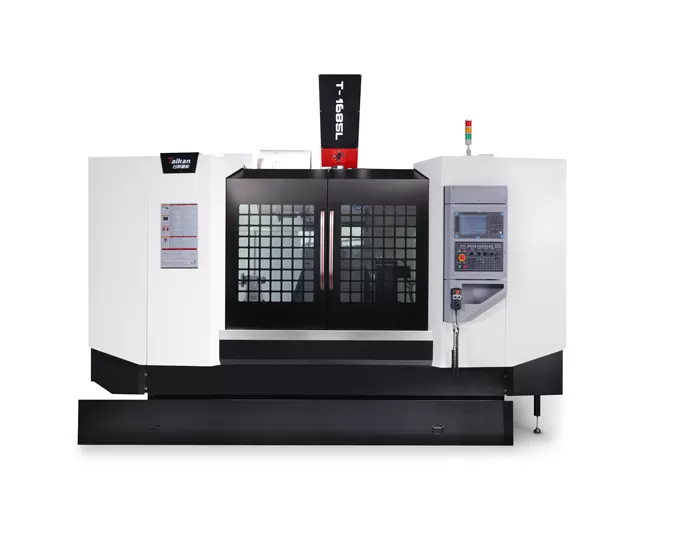

HT-1685L Trung tâm gia công đứng tốc độ cao và độ chính xác cao

Hành trình

Hành trình bàn máy (trục X)

mm

1650

Hành trình bệ trượt (trục Y)

mm

850

Hành trình đầu trục chính (trục Z)

mm

850

Khoảng cách từ mũi trục chính đến mặt bàn máy

mm

120～970

Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột

mm

900

Bàn máy

Kích thước bàn máy

mm

1700*850

Tải trọng lớn nhất (phân bố đều)

kg

1600

Rãnh chữ T (số rãnh - rộng rãnh * bước rãnh)

mm

5-18*125+2-18*100

Trục chính

Công suất motor (định mức/ngắn hạn)

kW

15/18.5

Mô men xoắn motor (định mức/ngắn hạn)

N.m

143/191

Dải tốc độ

r/min

50～6000（belt）

Đường kính trục chính

mm

Φ190

Côn trục chính

/

BT50

Thông số đinh tán

/

P50T-I（MAS403）

Tốc độ

Dải tốc độ chạy dao cắt

mm/min

24

Tốc độ chạy dao nhanh trục X/Y/Z

m/min

15

Ổ chứa dao

Số lượng dao

mm

300

Trọng lượng dao tối đa

mm

Φ105/Φ210

Chiều dài dao tối đa

pcs

1-10000

Đường kính dao tối đa (đầy đủ / trống liền kề)

kg

24/24/15

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.015

GB/T18400.4 (Toàn hành trình)

Độ lặp lại (X/Y/Z)

mm

0.008

Khác

Đối trọng trục Z

Đối trọng

Hệ thống CNC

/

FANUC 0i-MF Plus

Nguồn khí

Flow

L/min

280（ANR）

Áp suất khí

MPa

0.6~0.8

Dung tích thiết bị

KVA

35

Dung tích thùng dung dịch làm mát

L

400

Kích thước máy

mm

5240×4055×3680

Với bàn đạp băng tải phoi

Trọng lượng (xấp xỉ)

Kg

13200
