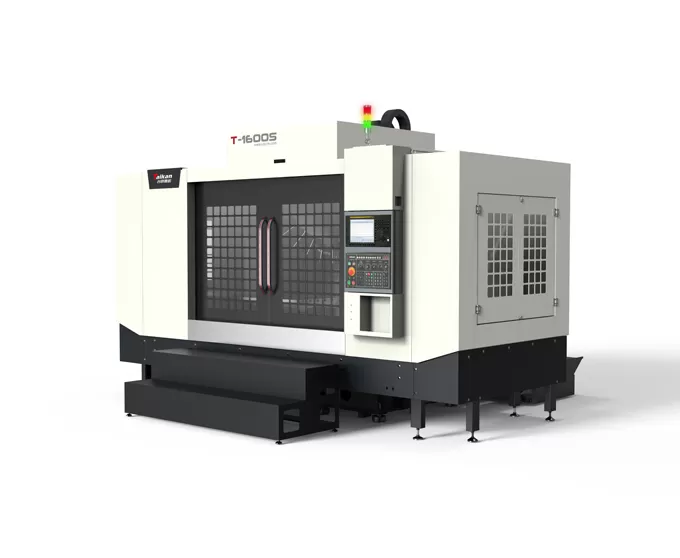

Trung tâm gia công trục bánh xe tốc độ cao và hiệu quả cao T-1600S

Du lịch

Bàn du lịch (trục x)

Mm

1600

Yên xe du lịch (trục Y)

Mm

550

Headstock Travel (trục Z)

Mm

450

Khoảng cách từ mũi trục chính đến mặt bàn

Mm

100-550

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

Mm

632

Bàn

Kích thước bàn

Mm

1700*550

Tải tối đa

Kg

500

Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)

Mm

5-18*100

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

KW

3.7/5.5

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

14.1/21.0

Tốc độ động cơ trục chính

Rpm

20-20000

Côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ cắt thức ăn

Mm/phút

1-15000

Tốc độ di chuyển nhanh trục x/Y/Z

M/phút

30/36/36

Độ chính xác

Độ chính xác định vị (x/Y/Z)

Mm

0.015

GB/T 18400.4 (du lịch đầy đủ)

Độ lặp lại (x/Y/Z)

Mm

0.008

Tạp Chí dụng cụ

Dung lượng lưu trữ dụng cụ

Cái

21

Tối đa trọng lượng dụng cụ

Kg

3

Tối đa chiều dài dụng cụ

Mm

250

Tối đa đường kính dụng cụ (trống hoàn toàn/liền kề)

Mm

Ф60/ф80

Khác

Hệ thống CNC

Mitsubishi m80vb

Nguồn không khí

Dòng Chảy

L/phút

≥ 200(ANR)

Áp suất không khí

Mpa

0.6-0.8

Công suất thiết bị

KVA

Tối đa Dung tích bình làm mát

L

400

Kích thước máy

Mm

4150*3750 2950

Tương ứng với trục x * Y * Z

Trọng lượng (xấp xỉ)

Kg

6450
