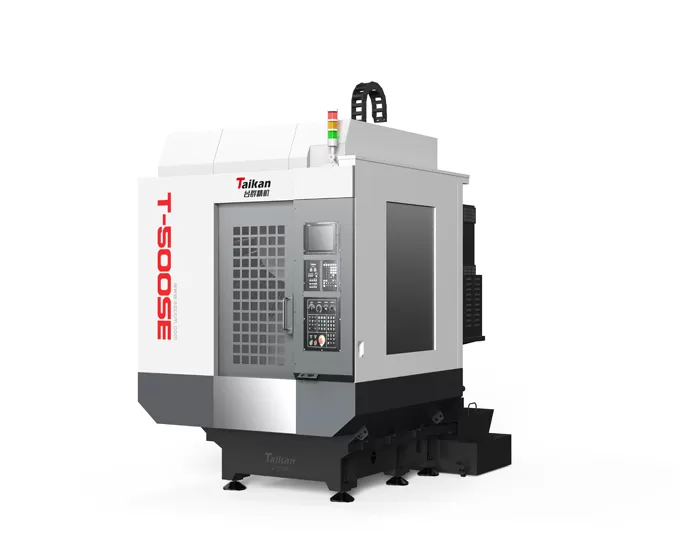

Taikan CNC: HT-500SE Trung tâm gia công moay-ơ bánh xe tốc độ cao và hiệu suất cao

Đặc trưng của trung tâm gia công trục bánh xe tốc độ cao và hiệu quả cao T-500SE

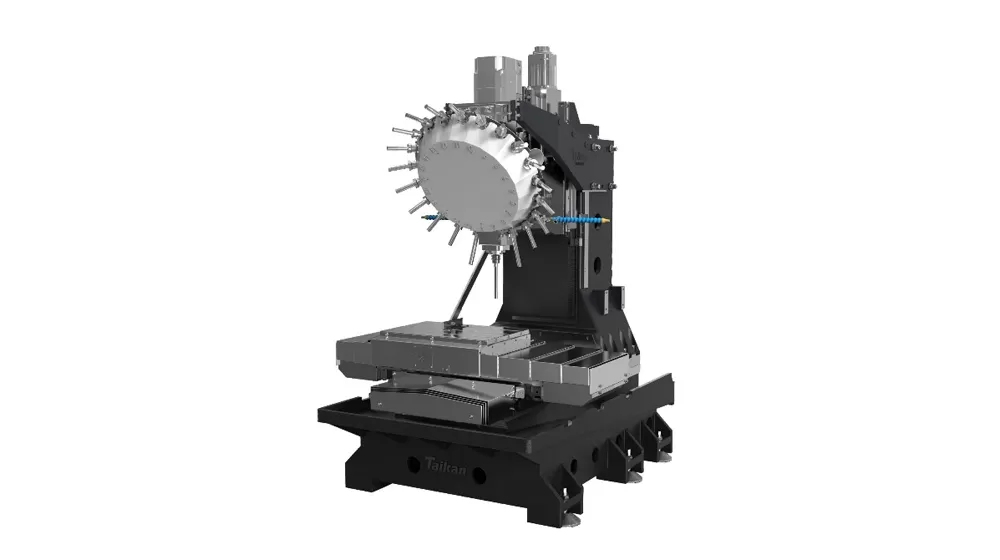

Cấu trúc cơ sở

Cấu trúc cơ sở được thiết kế với Phân Tích Kỹ thuật số và kỹ thuật chính xác, có khoảng cách quá khổ với hỗ trợ sáu điểm, tăng cường hiệu quả độ cứng và khả năng chống rung của máy, đảm bảo độ ổn định và độ chính xác cao trong quá trình gia công.

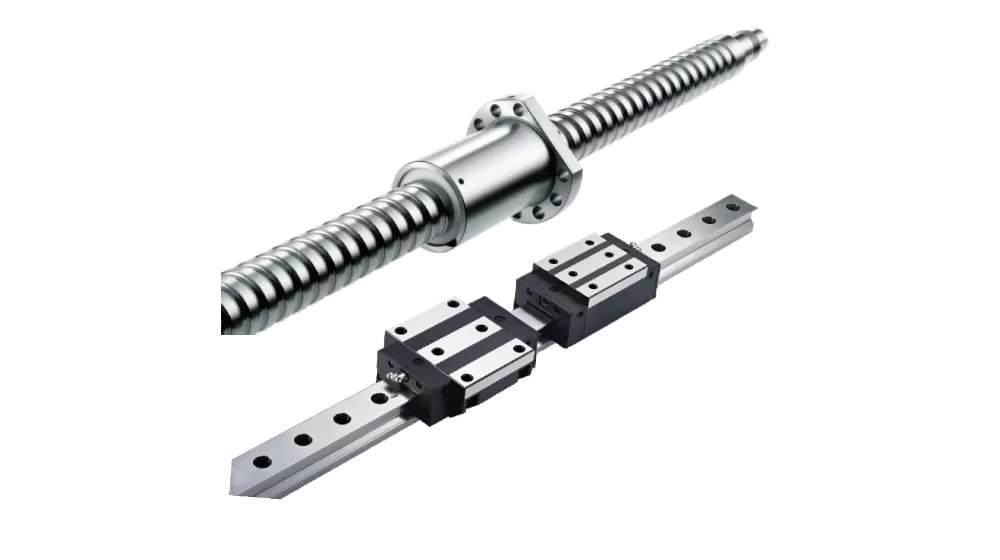

Trục x, Y, Z

Cả ba trục đều được trang bị vít bi chính xác, và thanh dẫn hướng sử dụng các thanh dẫn tuyến tính có độ chính xác cao, đảm bảo hoạt động trơn tru và định vị chính xác cho độ chính xác và độ tin cậy gia công vượt trội.

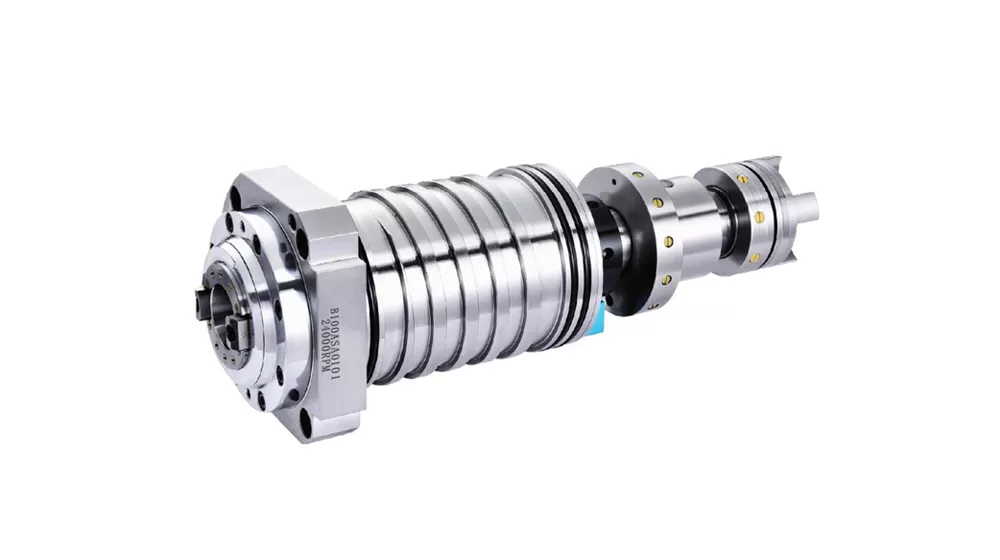

Trục truyền động trực tiếp

Trục chính có hệ thống truyền động trực tiếp, giảm sai số khi chạm tốc độ cao và đảm bảo hiệu suất tuyệt vời với công suất đầu ra cao trong gia công tốc độ cao.
Trục chính tốc độ cao đáp ứng nhanh chóng và được trang bị vòng bi gốm, kéo dài đáng kể tuổi thọ trục chính.
Trục chính xác đạt tiêu chuẩn với tốc độ tối đa lên tới 20,000 vòng/phút, đáp ứng nhu cầu gia công chính xác cao và tốc độ cao.

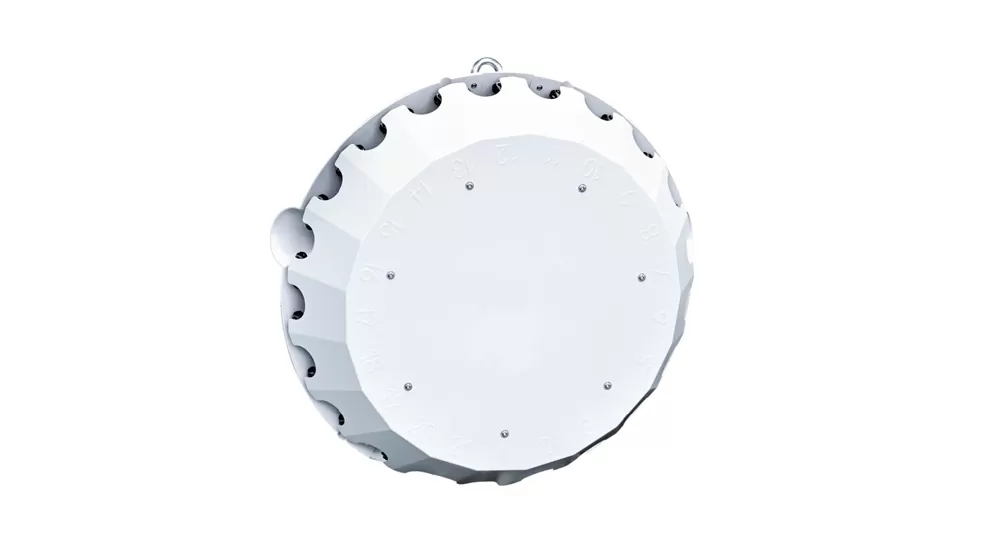

Bộ thay đổi công cụ servo tốc độ cao

Hệ thống thay đổi công cụ PLC được tối ưu hóa Cung cấp quy trình thay đổi công cụ nhanh và ổn định, giảm đáng kể thời gian thay đổi công cụ và thời gian không gia công, do đó cải thiện hiệu quả gia công tổng thể.

Trục z được thiết kế tối ưu hóa để tăng cường độ cứng và cải thiện đáng kể khả năng tăng tốc, giảm thời gian di chuyển nhàn rỗi và tăng hơn nữa hiệu quả gia công và khả năng đáp ứng của máy.

Áp dụng Trung tâm gia công trục bánh xe tốc độ cao và hiệu quả cao T-500SE

Được sử dụng rộng rãi trong các ngành công nghiệp nói chung, phụ tùng ô tô, Gia Công Khuôn nhỏ, thiết bị y tế và các ngành công nghiệp khác để gia công các bộ phận tấm nhỏ, máy bào đĩa.

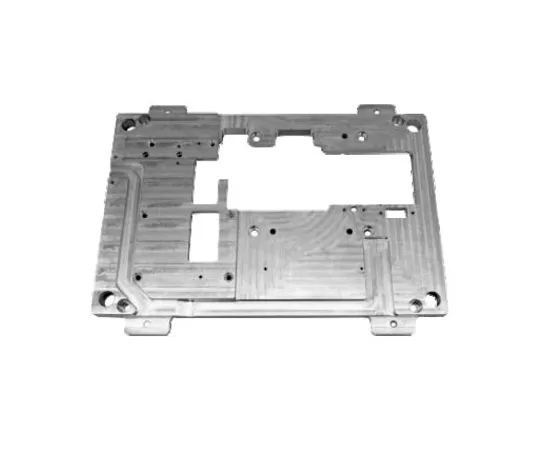

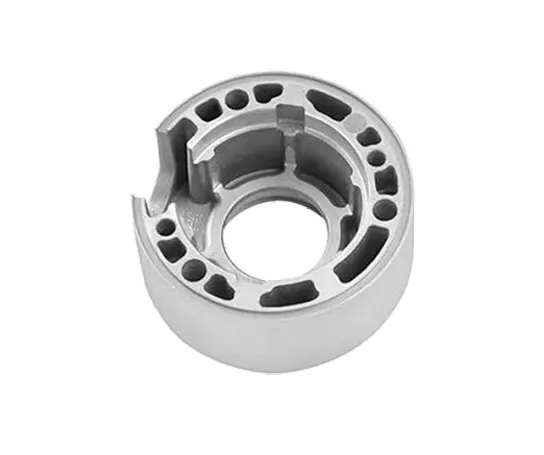

Ví dụ phôi 1

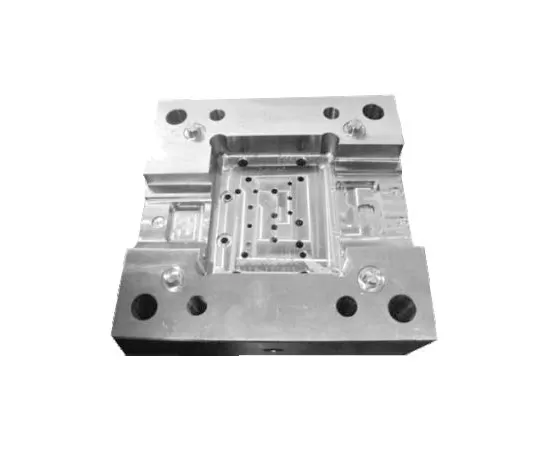

Ví dụ phôi 2

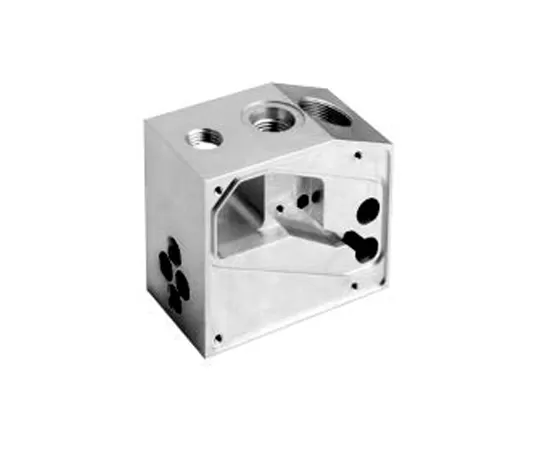

Ví dụ Phôi 3

Ví dụ phôi 4

Thông số kỹ thuật của Trung tâm gia công bánh xe tốc độ cao và hiệu quả cao HT-500SE

Item			Unit	HT-500SE	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	500
	Hành trình ụ đỡ (trục Y)		mm	400
	Hành trình đầu trục chính (trục Z)		mm	320
	Khoảng cách từ mũi trục chính đến mặt bàn máy		mm	180-500
	Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột		mm	445
Bàn máy	Kích thước bàn máy		mm	620*400
	Tải trọng tối đa		kg	250
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)		mm	3-14*120
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	3.7/5.5
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	14.1/21
	Tốc độ động cơ trục chính		rpm	20-20000
	Côn trục chính		/	BT30
Tốc độ	Phạm vi tốc độ tiến dao cắt		mm/min	1-15000
Tốc độ	Tốc độ di chuyển nhanh trục X/Y/Z		m/min	48/48/48
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.006	GB/T 18400.4（Toàn bộ hành trình）
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.004	GB/T 18400.4（Toàn bộ hành trình）
Ổ chứa dao	Sức chứa dao		pcs	21
	Trọng lượng dao tối đa		kg	3
	Chiều dài dao tối đa		mm	300
	Đường kính dao tối đa (đầy đủ/cạnh trống)		mm	Ф60/Ф80
Khác	Hệ thống CNC			Mitsubishi M80VB
	Nguồn khí nén	Flow	L/min	≥200（ANR）
	Nguồn khí nén	Áp suất khí nén	MPa	0.6-0.8
	Công suất thiết bị		kVA	15
	Dung tích bể làm mát tối đa		L	145
	Kích thước máy		mm	166024802330	Tương ứng với trục XYZ
	Trọng lượng (xấp xỉ)		kg	2790

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ chúng tôi.
