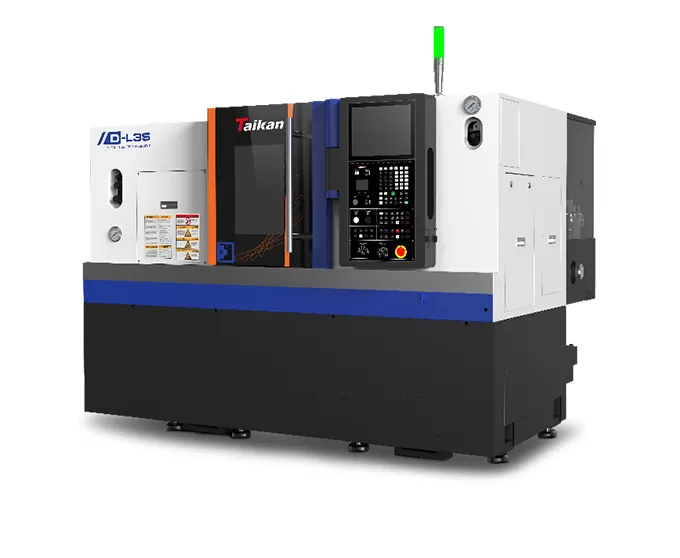

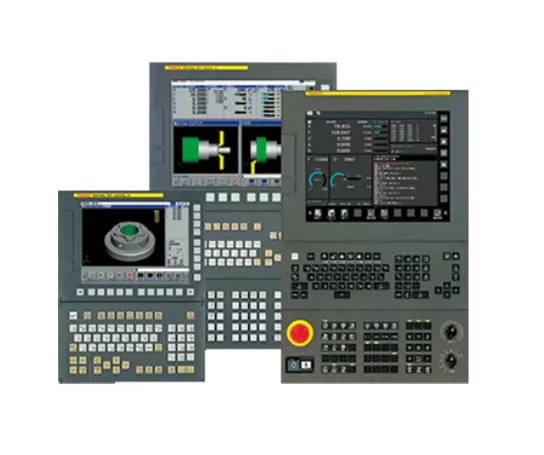

Đặc điểm của máy tiện ngang CNC D-L35

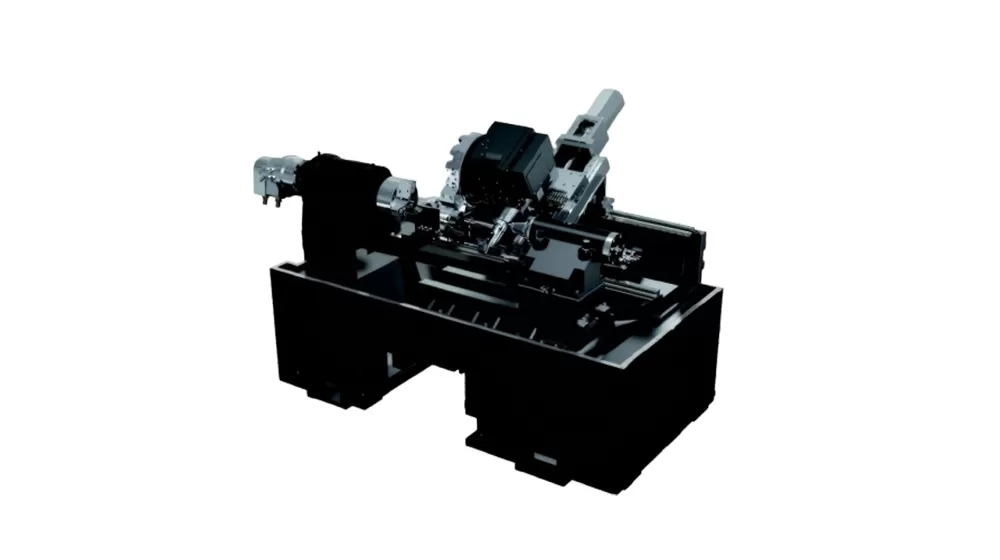

Cấu trúc tổng thể

Đặc điểm cấu trúc của bệ máy tổng thể với ray cao và thấp 30°. Sau phân tích FEA, bố trí các gân tăng cường được tối ưu hóa để đạt được độ cứng tuyệt vời và độ rung thấp.
Trục X/Z sử dụng ray dẫn hướng con lăn hạng nặng 35mm cấp P với kết cấu nhịp lớn, có thể xử lý các hoạt động tải trọng cao.

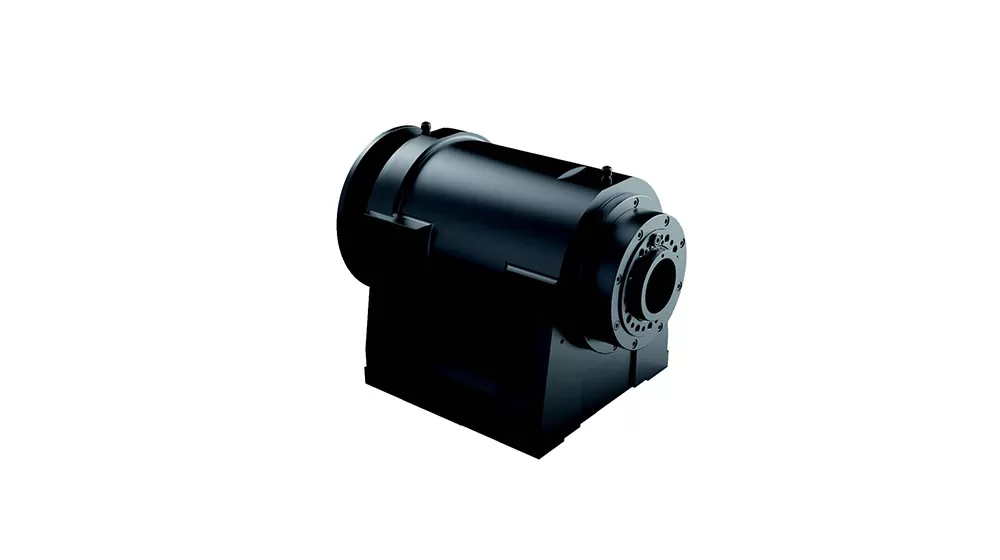

trục chính motor

Nó sử dụng vòng bi đặc biệt cấp P4 dành cho máy công cụ và được bôi trơn bằng mỡ vòng bi đặc biệt để duy trì độ chính xác tốt và tuổi thọ cao.
Các đặc tính độ cứng cao và mô-men xoắn cao của trục chính động cơ hóa cải thiện đáng kể hiệu suất sản xuất và gia công, đồng thời đạt được hiệu quả cắt lại tuyệt vời của trục chính.

Các bộ phận trục chính được làm mát bằng nước hoặc dầu để giảm tác động của nhiệt trục chính lên độ chính xác gia công.

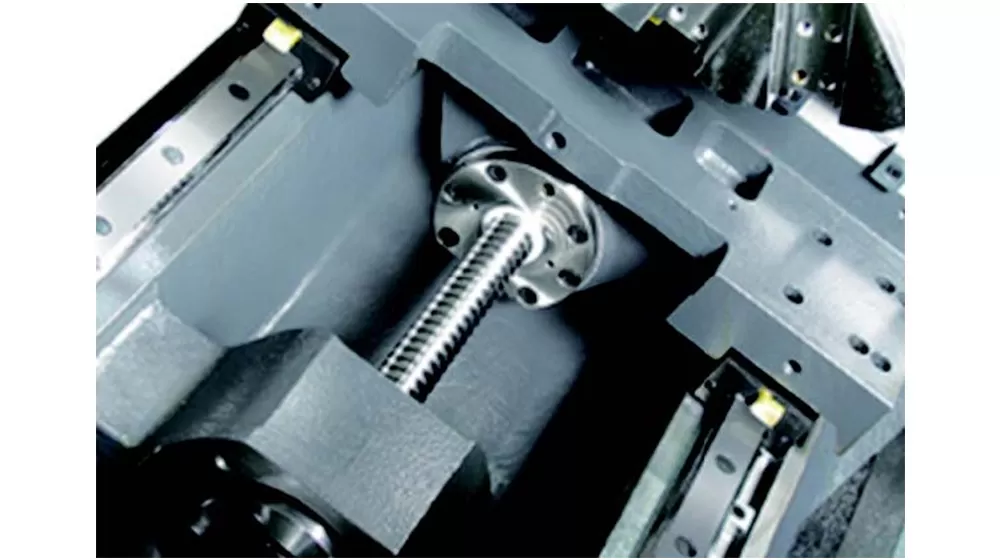

Vít chính xác và ray dẫn hướng

Trục X/Z sử dụng vít me bi rỗng 32 tốc độ cao, im lặng nhập khẩu. Vít me áp dụng quy trình kéo căng trước để giảm hiệu quả tác động của nhiệt vít me lên độ chính xác truyền động.

Tốc độ chạy dao nhanh có thể đạt 30m/phút, độ chính xác định vị là 0,003mm; trục X/Z đều sử dụng con lăn 35mm

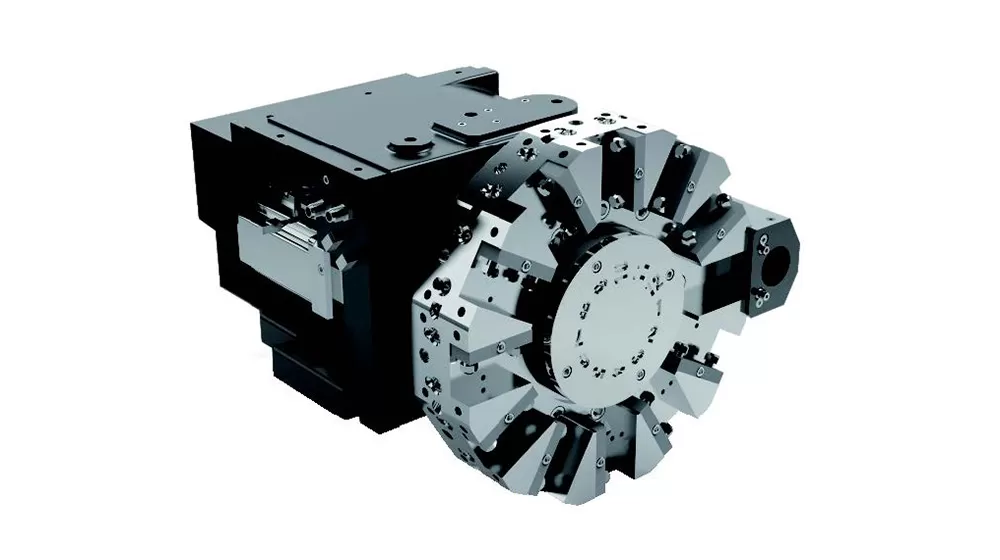

Tháp pháo servo

Đầu rà dao tiêu chuẩn được dẫn động bởi motor servo và có cơ cấu giảm tốc bên trong để đảm bảo chuyển động chính xác và đáng tin cậy.
Đầu rà dao có thể xoay theo cả hai hướng, tốc độ phản hồi khi thay dao nhanh và mượt mà.

Máy tiện CNC ngang được trang bị các dụng cụ đặc biệt để tránh hiệu quả các mạt sắt và kéo dài đáng kể tuổi thọ dụng cụ.

Ứng dụng của máy tiện ngang CNC D-L35

Máy tiện CNC máy tiện được sử dụng rộng rãi trong gia công các chi tiết dạng đĩa, trục cỡ nhỏ và vừa, cũng như các chi tiết quay khác. Nó có khả năng gia công mạnh mẽ và độ chính xác định vị cao. Nó đặc biệt chuyên nghiệp trong các lĩnh vực kim loại như bánh răng, ổ bi, cụm moay-ơ bánh xe nhỏ, năng lượng mới, công nghiệp dầu khí và phụ tùng ô tô.

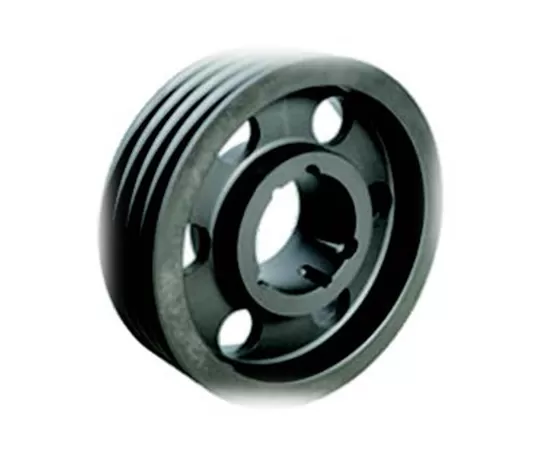

Ví dụ phôi 1

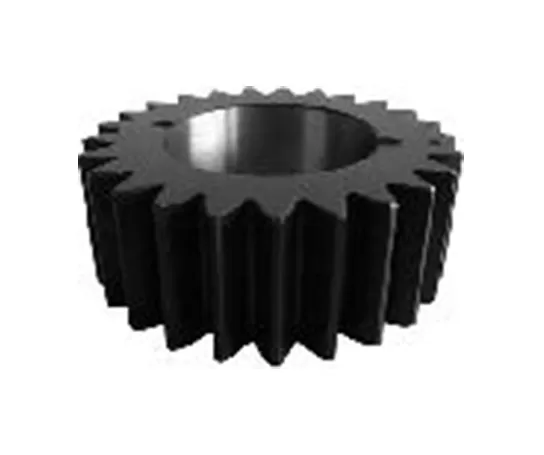

Ví dụ về phôi 2

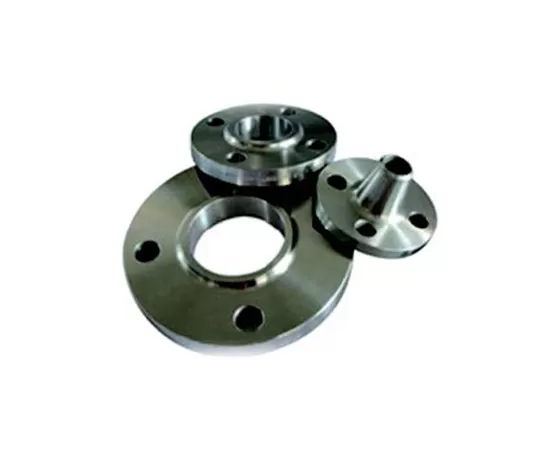

Ví dụ phôi 3

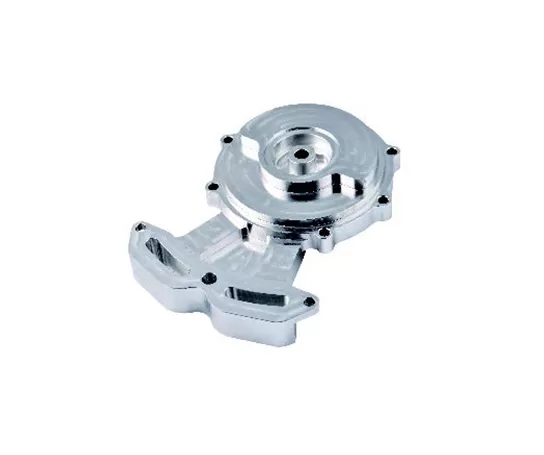

Ví dụ phôi 4

Thông số kỹ thuật của máy tiện ngang D-L35

Name		Unit	Thông số	Ghi chú
Phạm vi gia công	Đường kính tiện lớn nhất trên thân máy	mm	φ500
	Đường kính gia công lớn nhất (trục chính/đĩa)	mm	φ300/φ350
	Chiều dài gia công lớn nhất	mm	560
	Đường kính thanh vật liệu lớn nhất	mm	φ52
Hành trình	Hành trình trục X	mm	190
	Công suất động cơ trục X/Mô-men xoắn dừng	kw/Nm	2.2/38
	Hành trình trục Z	mm	580
	Công suất động cơ trục Z/Mô-men xoắn dừng	kw/Nm	2.2/38
Trục chính	Công suất đầu ra (S1/S6)	kw	11/22
	Loại đầu trục chính		A2-6
	Tốc độ trục chính	r/min	0-4000
	Đường kính lỗ trục chính	mm	φ63
Tốc độ chạy nhanh	Tốc độ chạy nhanh trục X	m/min	30
	Tốc độ chạy nhanh trục Z	m/min	30
	Tốc độ tiến cắt	mm/min	1~8000
Hệ thống dao	Số dao	T	12
	Thời gian đảo dao	Giây/vị trí	0.5
	Kích thước thân dao tiện	mm	25×25
	Đường kính dao doa lớn nhất	mm	40
Độ chính xác	Độ chính xác định vị (trục X)	mm	0.006
	Độ chính xác định vị (trục Z)	mm	0.006
	Độ lặp lại (trục X)	mm	0.004
	Độ lặp lại (trục Z)	mm	0.004
Khác	Công suất nguồn điện	kVA	20
	Thể tích bể chứa dung dịch làm mát fluoride	L	150
	Kích thước máy	mm	2430×1740×2030	Bể chứa nước gạt phoi thủ công
	Trọng lượng tịnh của máy (xấp xỉ)	kg	3600

Thông tin trên trang này chỉ mang tính chất tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
