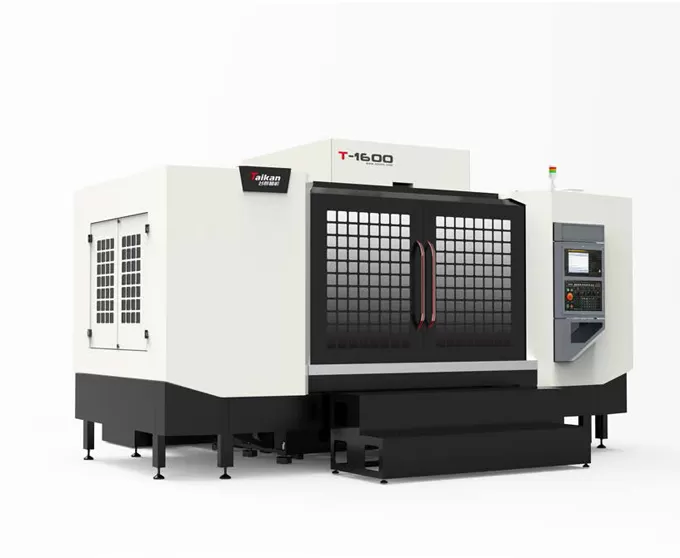

HT-1600 Trung tâm gia công khoan & phay tốc độ cao và độ chính xác cao

Hành trình

Hành trình bàn (Trục X)

mm

1600

Hành trình băng trượt (Trục Y)

mm

650

Hành trình đầu trục chính (Trục Z)

mm

475

Khoảng cách từ mũi trục chính đến bề mặt bàn

mm

100-575

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

mm

707

Bàn

Kích thước bàn

mm

1700*650

Tải trọng tối đa

kg

600

Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)

mm

5-18*125

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

kW

3.7/5.5

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

14.1/21.0

Tốc độ động cơ trục chính

rpm

20-20000

Côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ tiến dao cắt

mm/phút

1-15000

Tốc độ di chuyển nhanh trục X/Y/Z

m/phút

30/36/36

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.015

GB/T 18400.4 (Toàn hành trình)

Độ lặp lại (X/Y/Z)

mm

0.008

Ổ chứa dao

Sức chứa dao

pcs

21

Trọng lượng dao tối đa

kg

3

Chiều dài dao tối đa

mm

200

Đường kính dao tối đa (đầy đủ/ổ kế bên trống)

mm

Φ60/Φ80

Khác

Hệ thống CNC

/

Mitsubishi M80VB

Nguồn khí

Flow

L/phút

≥200 (ANR)

Áp suất khí

MPa

0.6-0.8

Công suất thiết bị

kVA

20

Dung tích thùng làm mát tối đa

L

400

Kích thước máy

mm

4150*3900*2550 (bao gồm bậc thang)

Tương ứng với trục X*Y*Z

Trọng lượng (xấp xỉ)

kg

6700
