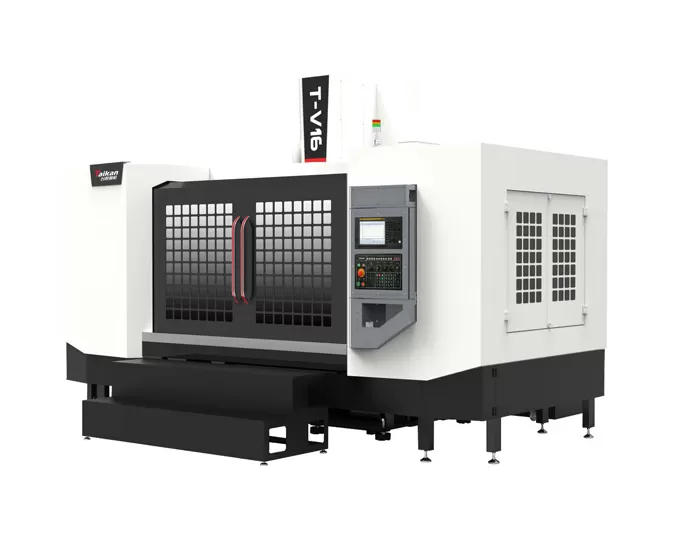

Trung tâm gia công dọc cắt nhẹ T-V16

Du lịch

Bàn du lịch (trục x)

Mm

1600

Yên xe du lịch (trục Y)

Mm

650

Headstock Travel (trục Z)

Mm

590

Khoảng cách từ mũi trục chính đến mặt bàn

Mm

100-690

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

Mm

707

Bàn làm việc

Kích thước bàn

Mm

1700*650

Tối đa tải trọng (THẬM CHÍ chịu tải)

Kg

800

Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)

Mm

5-18*125

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

KW

7.5/11

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

35.8/95.5

Phạm vi tốc độ

R/phút

20-12000

Đường kính trục chính

Mm

Ф150

Côn trục chính

/

BT40

Thông số kỹ thuật đinh tán

/

1-15000

Tốc độ

Phạm vi tốc độ cắt thức ăn

Mm/phút

30/36/36

Tốc độ di chuyển nhanh trục x/Y/Z

M/phút

0.015

Độ chính xác

Độ chính xác định vị (x/Y/Z)

Mm

0.008

GB/t18400.4 (du lịch đầy đủ)

Độ lặp lại (x/Y/Z)

Mm

0.01

Tạp Chí dụng cụ

Công suất dụng cụ

Cái

0.006

Tối đa trọng lượng dụng cụ

Kg

24

Tối đa chiều dài dụng cụ

Mm

7

Tối đa đường kính dụng cụ (trống hoàn toàn/liền kề)

Mm

250

Những người khác

Đối trọng trục z

Ф75/ф150

Hệ thống CNC

/

Mitsubishi m80vb

Nguồn không khí

Dòng Chảy

L/phút

≥ 280(ANR)

Áp suất không khí

Mpa

0.6-0.8

Công suất thiết bị

KVA

25

Dung tích bình làm mát

L

400

Kích thước máy

Mm

4000*3900 (bao gồm các bước) * 2950

Tương ứng với trục x * Y * Z

Trọng lượng (xấp xỉ)

Kg

7850
