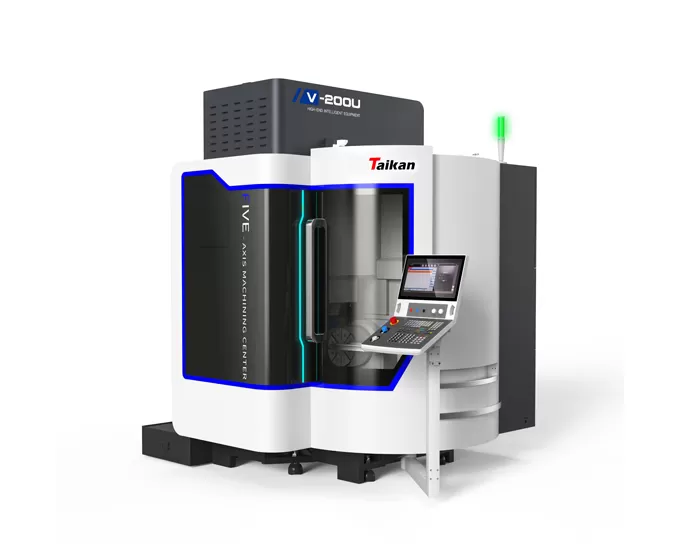

Name: Trung tâm gia công 5 trục đứng HV-200U
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của trung tâm gia công 5 trục dọc V-200U

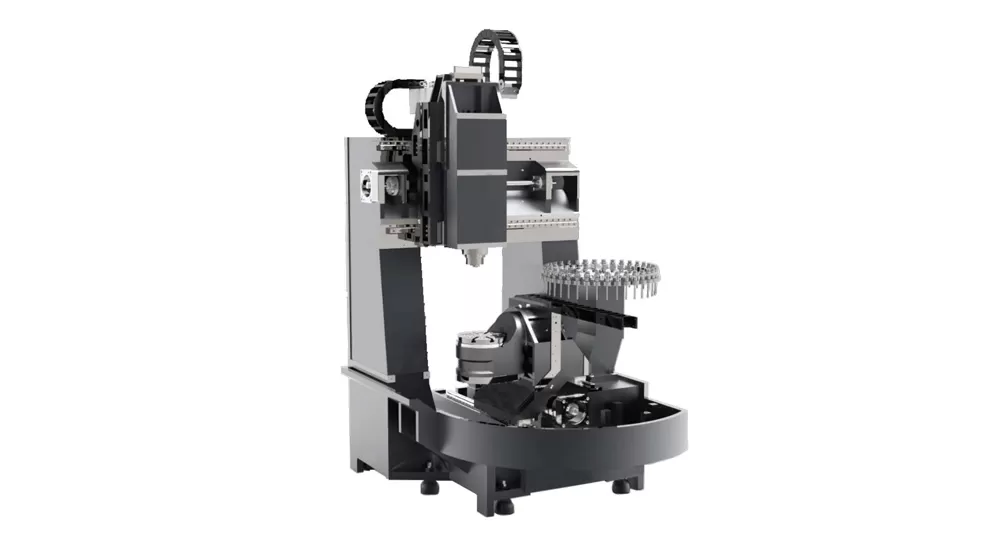

Cấu trúc Độ cứng cao

Cấu trúc hình chữ o Loại giàn có độ cứng cao, vật liệu gang xám chất lượng cao: Cung cấp độ cứng và ổn định mạnh mẽ, giảm biến dạng và cải thiện độ chính xác.
Bố trí kiểu bước của thanh dẫn hướng của dầm, khoảng cách ngắn từ trục chính đến dầm: Tăng cường độ cứng và cải thiện độ chính xác gia công.
Bàn xoay một tay, giảm thiểu khoảng cách từ điểm dẫn động trục x đến điểm gia công: giảm rung, cải thiện độ chính xác và hiệu quả.

Bàn xoay dẫn động trực tiếp độ chính xác cao

Động cơ truyền động trực tiếp không khung mô-men xoắn cao: Cung cấp độ cứng và độ chính xác cao, điều khiển trực tiếp trục B/C, giảm tổn thất cơ học.
Cấu trúc nhỏ gọn, Rôto động cơ tích hợp với cơ chế quay: Cải thiện độ ổn định và độ chính xác.
Stator động cơ làm mát bằng chất làm mát: đảm bảo ổn định nhiệt, giảm sai số chính xác do thay đổi nhiệt độ.
Tốc độ tối đa của trục B/C: 50r/phút: đáp ứng nhu cầu gia công phức tạp và cải thiện hiệu quả.

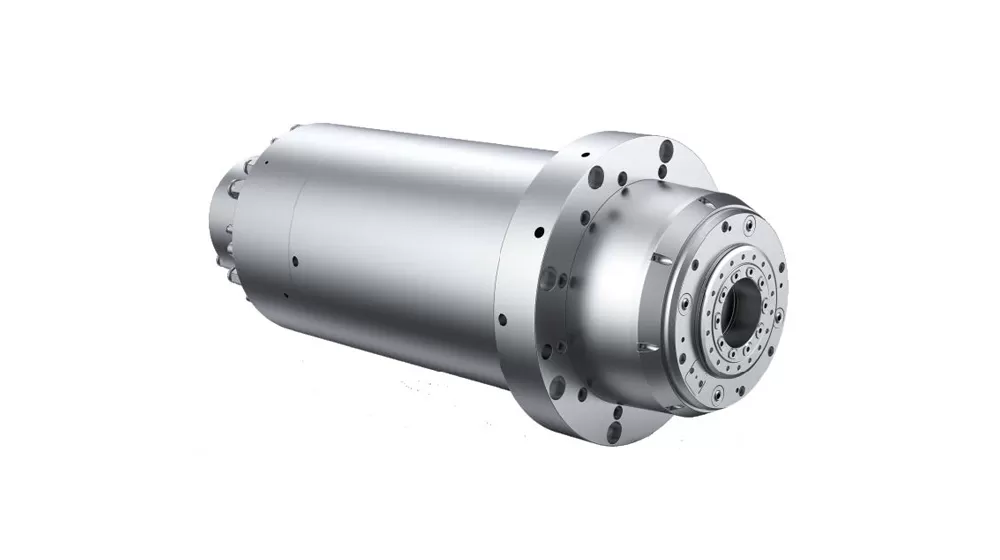

Trục chính cơ giới tốc độ cao

Trục cơ giới tốc độ cao HSK E40
Tốc độ tối đa lên tới 30,000 vòng/phút.

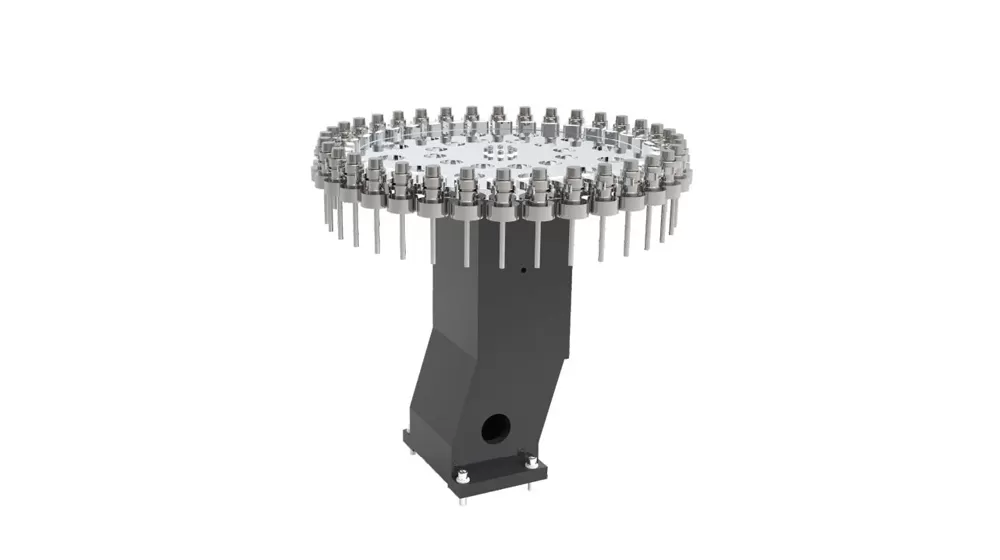

Tạp Chí ô 30 dụng cụ

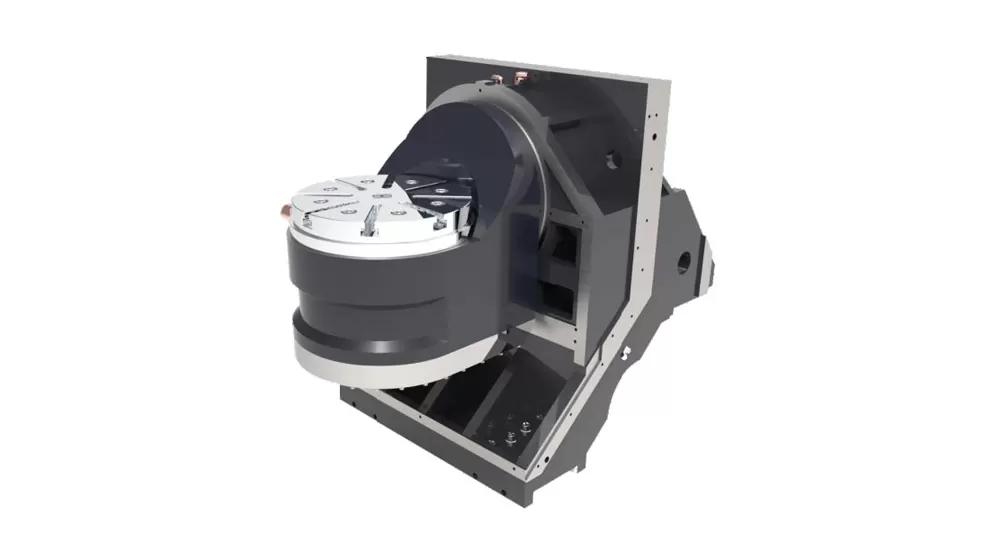

Bàn xoay dẫn động trực tiếp độ chính xác cao

Ứng dụng của trung tâm gia công 5 trục dọc V-200U

Được sử dụng rộng rãi trong gia công cánh quạt, phụ tùng ô tô, khuôn chính xác, thiết bị y tế và các bộ phận phức tạp khác.

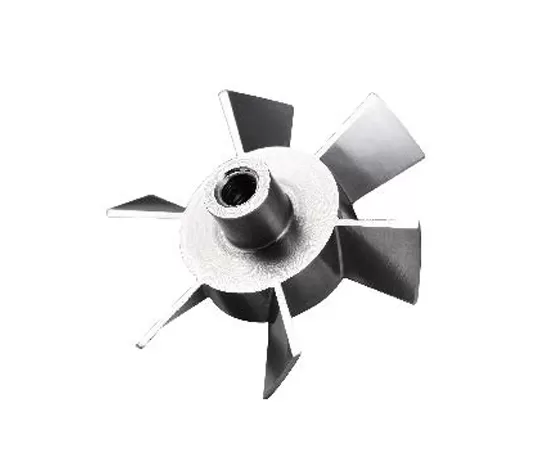

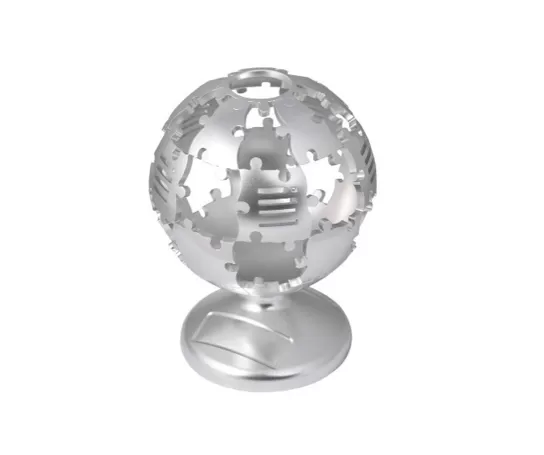

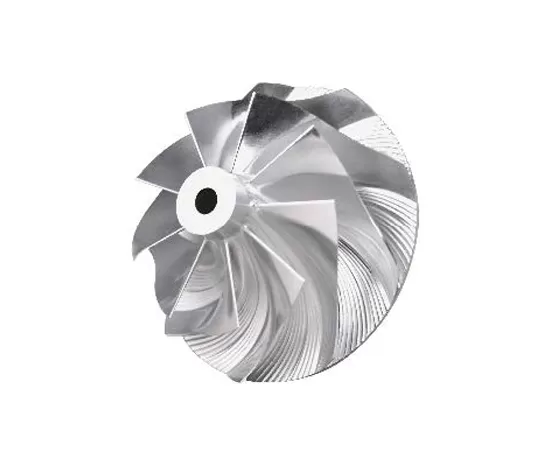

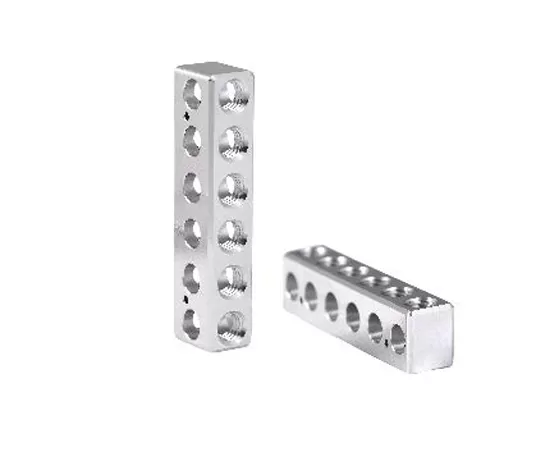

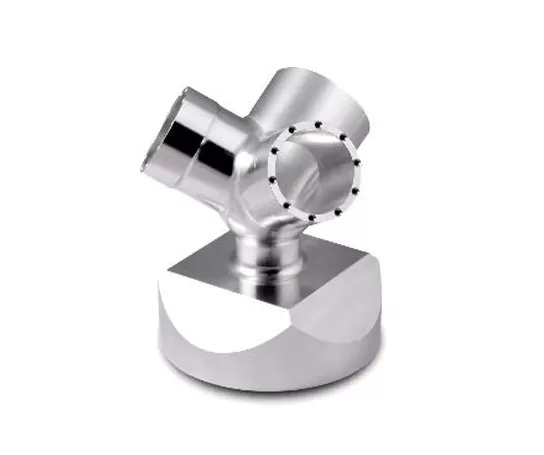

Ví dụ phôi 1

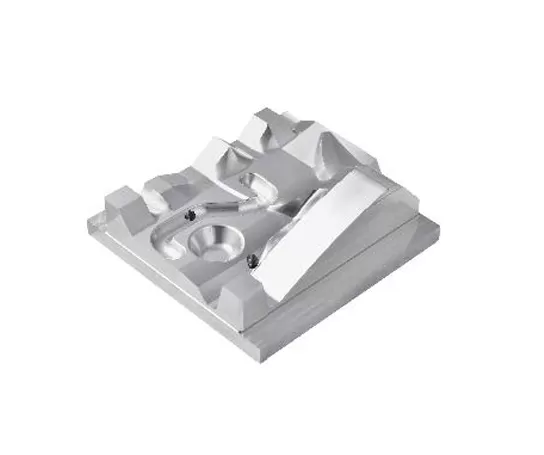

Ví dụ phôi 2

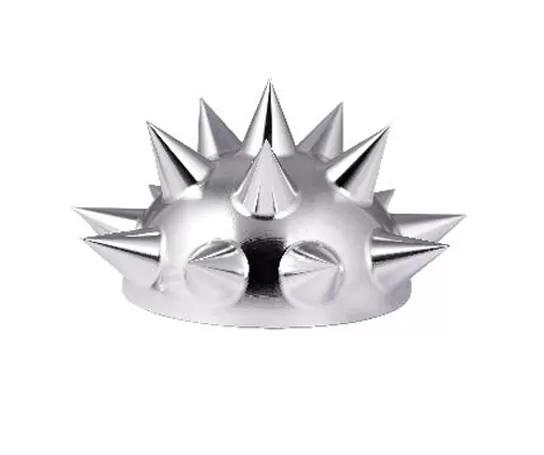

Ví dụ Phôi 3

Ví dụ phôi 4

Ví dụ phôi 5

Ví dụ phôi 6

Ví dụ phôi 7

Video quy trình gia công CNC 5 trục Taikan HV-200U

Thông số kỹ thuật của Trung tâm gia công đứng 5 trục HV-200U

Item		Unit	V-200U
Hành trình	Hành trình X/Y/Z	mm	500/280/300
	Phạm vi xoay trục B	°	+30°~ -120°
	Phạm vi xoay trục C	°	360°
	Khoảng cách từ mũi trục chính đến bề mặt bàn máy	mm	100-400
Bàn máy	Kích thước bàn máy	mm	Φ260
	Tải trọng tối đa	kg	30
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)	mm	8-14*45°(Phân bố đều)
Tốc độ	Tốc độ di chuyển nhanh trục X/Y/Z	mm/min	24000
Tốc độ	Tốc độ xoay nhanh trục B/C	r/min	50/50
Độ chính xác	Độ chính xác định vị trục X/Y/Z	mm	0.006/0.006/0.006
	Độ chính xác lặp lại trục X/Y/Z	mm	0.004/0.004/0.004
	Độ chính xác định vị trục B/C	sec	8/8
	Độ chính xác lặp lại trục B/C	sec	5/5
Trục chính	Công suất động cơ trục chính (S1/S6)	kW	11/19
	Mô-men xoắn động cơ trục chính (S1/S6)	Nm	5/8.7
	Tốc độ trục chính	r/min	0~30000
	Thông số kỹ thuật đầu kẹp dao	/	HSK E40
Ổ chứa dao	Cấu trúc ổ chứa dao	/	Ổ chứa dao dạng ô
	Dung tích ổ chứa dao	T	30
	Trọng lượng dao tối đa	kg	1.2
	Chiều dài dao tối đa	mm	150
	Đường kính tối đa (đầy / kế cận trống)	mm	φ40/φ60
Khác	Hệ thống CNC	/	Siemens SINUMERIK ONE
	Yêu cầu áp suất nguồn khí	MPa	0.6~0.8
	Tổng công suất điện	kW	32
	Kích thước máy (dài * rộng * cao)	mm	320040002700
	Trọng lượng máy chính (xấp xỉ)	KG	5500

Thông tin trên trang này chỉ mang tính tham khảo. Các thông số và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
