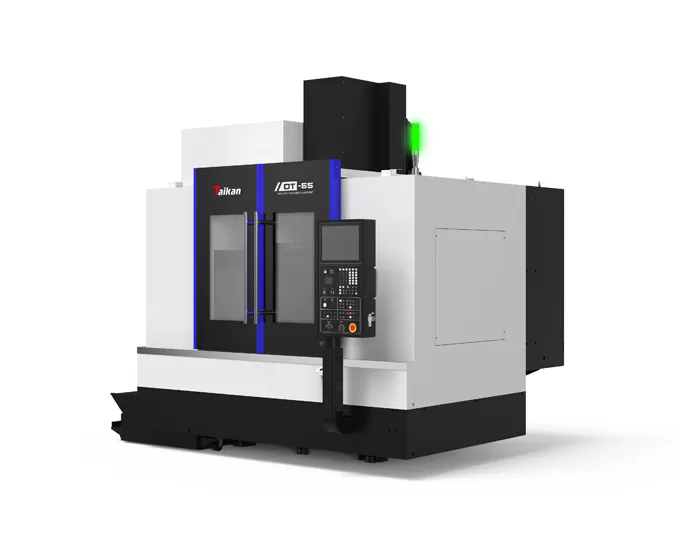

HDT55 Trung tâm gia công đứng độ chính xác cao

Hành trình

Hành trình bàn máy (trục X)

mm

1050

Hành trình bệ trượt (trục Y)

mm

550

Hành trình hộp trục chính (trục Z)

mm

550

Khoảng cách từ mũi trục chính đến mặt bàn

mm

120-670

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng của cột

mm

650

Bàn máy

Kích thước bàn máy

mm

1200*500

Tải trọng bàn máy

kg

800

Rãnh T (Số lượng-Rộng*Khoảng cách)

mm

5-18*100

Trục chính

Công suất động cơ (S1/S6)

kW

11/18.5

Mô-men xoắn động cơ (S1/S6) (định mức/ngắn hạn）

N.m

52.5/118

Tốc độ quay

vòng/phút

50~12000（trực tiếp）

Đường kính trục chính

mm

Ф150

Côn trục chính

/

BBT40

Truyền động

Công suất động cơ X/Y/Z

kW

3.0/3.0/3.0

Tốc độ

Tốc độ chạy nhanh (trục X/Y/Z)

m/phút

48/48/48

Độ chính xác

Độ chính xác vị trí（X/Y/Z）

mm

0.006/0.006/0.006

VDI 3441

Khả năng lặp lại（X/Y/Z）

mm

0.004/0.004/0.004

Ổ chứa dao

Dung lượng ổ chứa

T

30

Trọng lượng max

kg

8

Chiều dài max

mm

350

Mô-men xoắn cho phép tối đa

Nm

≤10.19

Đường kính max (đầy/liền kề)

mm

Ф80/Ф150

Khác

Hệ thống CNC

/

FANUC 0i MF PLUS

Nguồn khí

Flow

L/phút

≥280（ANR）

Áp suất khí

MPa

0.6-0.8

Công suất thiết bị

KVA

25

Kích thước máy

mm

3148*2926*2935

Tương ứng trục X*Y*Z

Trọng lượng máy (xấp xỉ)

kg

6000
