Taikan CNC: HT-856L Trung tâm gia công đứng tốc độ cao và độ chính xác cao

Đặc điểm của trung tâm gia công đứng tốc độ cao và độ chính xác cao HT-856L

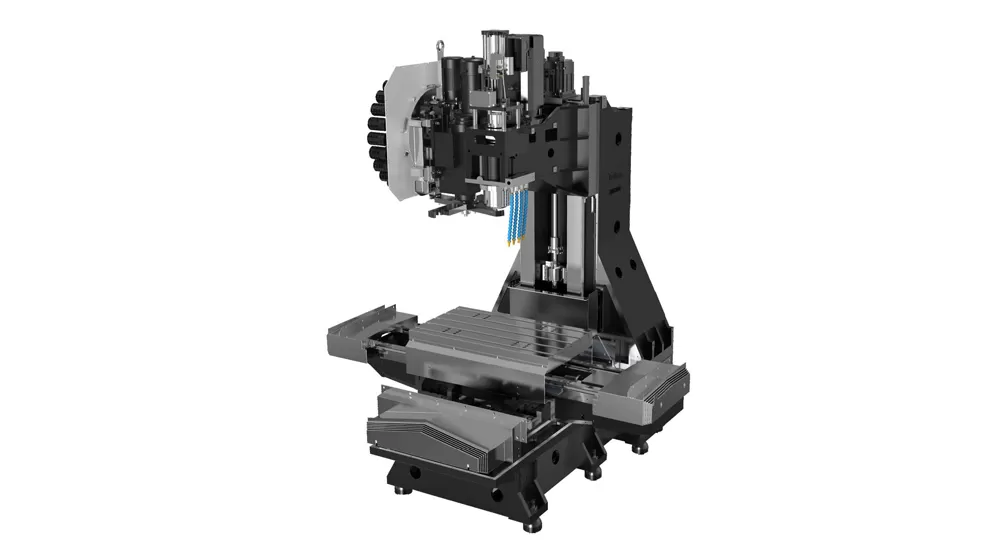

Thiết kế kết cấu

Loại cột và cấu trúc bàn trượt chéo đảm bảo sự ổn định và độ chính xác cao của máy.

Đế lớn, ổn định và cột khung chữ A có độ cứng cao giúp giảm rung và biến dạng trong quá trình cắt tốc độ cao.

Hệ thống ray trượt

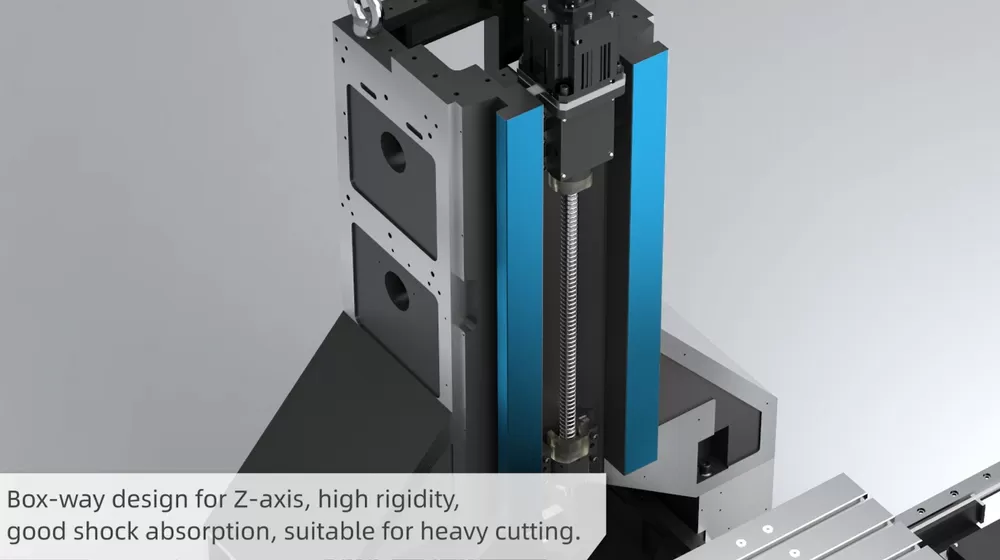

Trục x và y được trang bị các thanh dẫn tuyến tính con lăn có Thông số kỹ thuật lớn, độ chính xác cao, trong khi trục z sử dụng đường ray cứng hình chữ nhật có độ cứng cao, kết hợp khả năng tốc độ cao với độ cứng cao. Thiết lập này phù hợp để cắt Nặng và Giảm rung tốt.

Trục chính

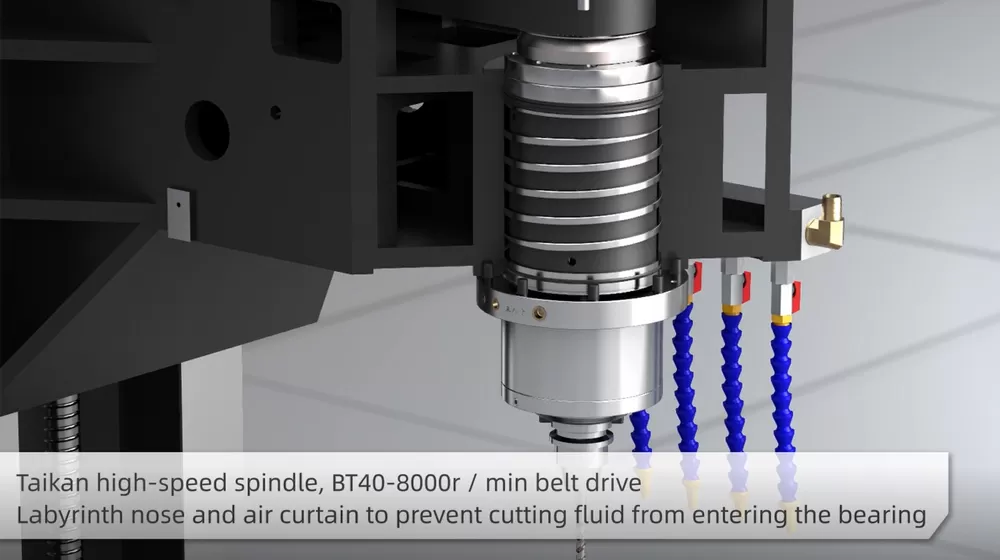

Đơn vị trục chính tốc độ cao (BT40, 8000r/phút) với thiết kế Mê Cung và bảo vệ Rèm khí, ngăn chặn chất lỏng cắt xâm nhập vào vòng bi trục chính.

Tạp Chí dụng cụ

Tạp Chí công cụ loại cánh tay 24 công cụ từ taikan được biết đến với độ ổn định cao và hiệu suất đáng tin cậy.

Ứng dụng của Trung tâm gia công đứng tốc độ cao và độ chính xác cao HT-856L

Máy có khả năng đáp ứng động lực học được cải thiện, cho phép cắt tốc độ cao và vận hành tốc độ thấp không bị rung giật. Thiết bị lý tưởng cho gia công đa chủng loại, sản lượng nhỏ các chi tiết phức tạp như hộp nhỏ và vừa, tấm, đĩa, van, vỏ máy và khuôn mẫu. Máy được ứng dụng rộng rãi trong các ngành công nghiệp bao gồm sản xuất linh kiện chính xác, sản phẩm 5G, cơ khí, linh kiện ô tô và thiết bị y tế.

Sự khác biệt giữa trung tâm gia công ngang và dọc

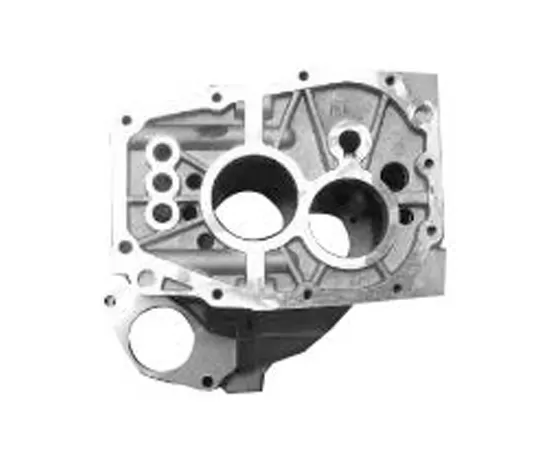

Ví dụ phôi 1

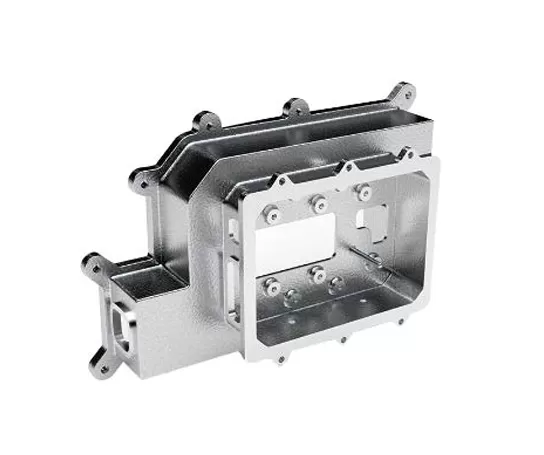

Ví dụ phôi 2

Thông số kỹ thuật của Trung tâm gia công đứng tốc độ cao và độ chính xác cao HT-856L

Item			Unit	HT-856L	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	800
	Hành trình bàn trượt (trục Y)		mm	500
	Hành trình đầu trượt (trục Z)		mm	600
	Khoảng cách từ đầu mũi trục chính đến mặt bàn máy		mm	125～725
	Khoảng cách từ tâm trục chính đến mặt dẫn hướng thân máy		mm	565
Bàn máy	Kích thước bàn máy		mm	1000*500
	Tải trọng tối đa (chịu tải đều)		kg	500
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)		mm	5-18*100
Trục chính	Công suất mô-tơ (định mức/ngắn hạn)		kW	7.5/11
	Mô-men xoắn mô-tơ (định mức/ngắn hạn)		N.m	35.8/95.5
	Phạm vi tốc độ		r/min	50~8000 (dây curoa)
	Đường kính trục chính		mm	φ150
	Côn trục chính		/	BT40
	Thông số kỹ thuật đinh tán		/	P40T-I（MAS403）
Tốc độ	Phạm vi tốc độ cắt		mm/min	1-10000
Tốc độ	Tốc độ di chuyển nhanh trục X/Y/Z		m/min	36/36/24
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (Hành trình đầy đủ)
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (Hành trình đầy đủ)
Ổ chứa dao	Sức chứa dao		pcs	24
	Trọng lượng dao tối đa		kg	7
	Chiều dài dao tối đa		mm	250
	Đường kính dao tối đa (đầy / liền kề trống)		mm	Φ75/Φ150
Khác	Hệ thống CNC		/	Mitsubishi M80VB
	Nguồn khí	Flow	L/phút	≥280（ANR)
	Nguồn khí	Áp suất khí	MPa	0.6~0.8
	Dung lượng thiết bị		KVA	25
	Dung tích bình chứa dung dịch làm nguội		L	300
	Kích thước máy		mm	224031443033	Tương ứng với các trục XYZ
	Trọng lượng (xấp xỉ)		Kg	4800

Thông tin trên trang này chỉ mang tính tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
