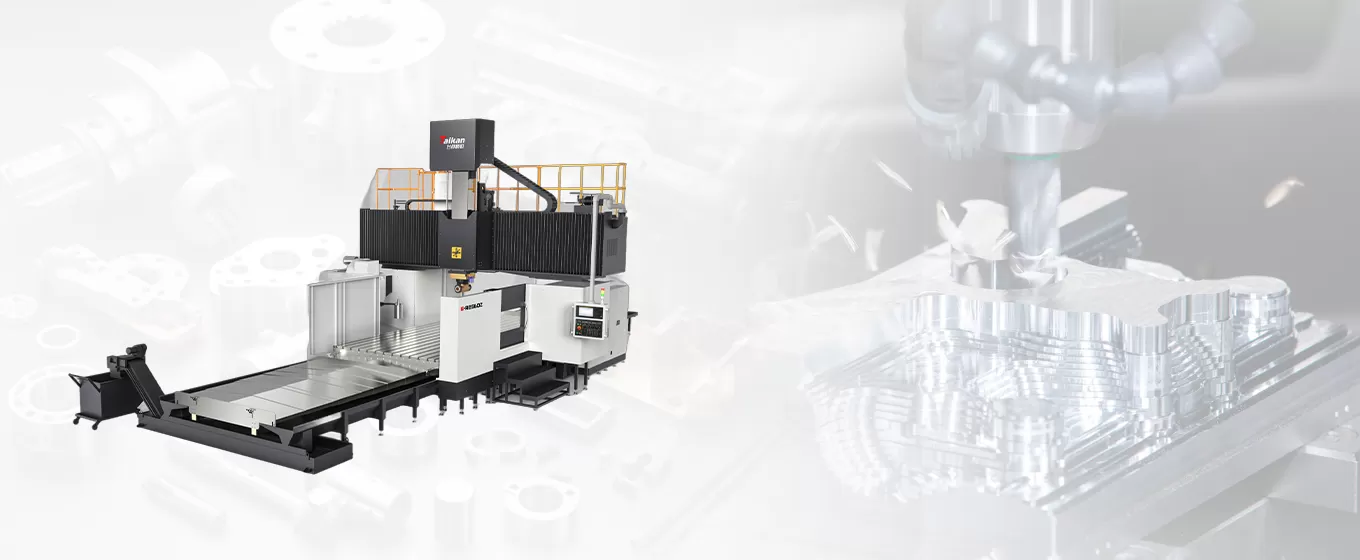

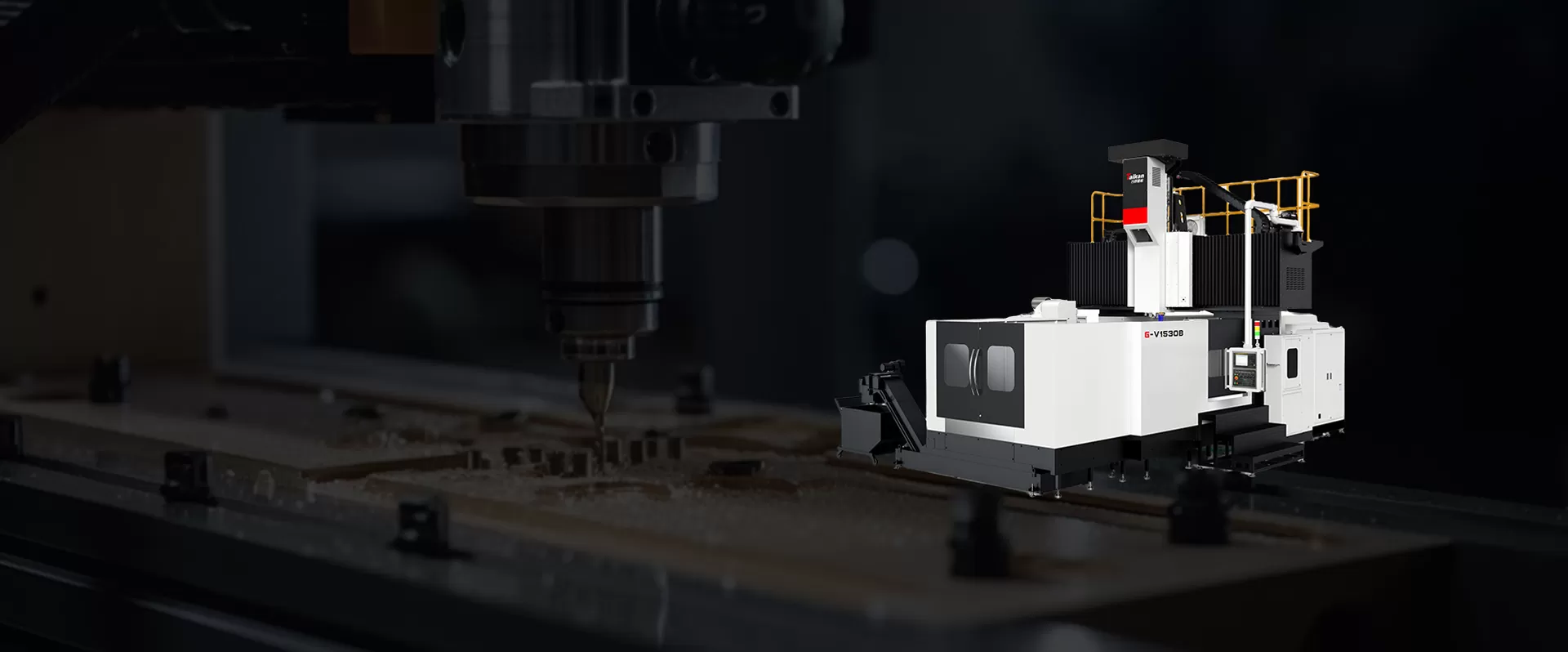

Ray dẫn hướng tuyến tính 3 trục dòng G-V

Hành trình trục X

mm

2,100/2,600/3,150

3,150

1,800

21,00/2600/3200

Hành trình trục Y

mm

1,525

1,800

1,200

1,525

Hành trình trục Z

mm

700

700

800

800

Chiều rộng cửa hiệu dụng

mm

1,560

1,800

1,1,60

1,560

Chiều rộng bàn máy

mm

1,250

1,800

1,000

1,250

Chiều dài bàn máy

mm

2,000/2,500/3,000

3,000

1,800

2,000/2,500/3,000

Thông số đầu kẹp dao

/

BBT40/BT40

BBT40/BT40

BT50

BT50

Tốc độ trục chính tối đa

r/min

12,000（khớp nối trực tiếp）

12,000（khớp nối trực tiếp）

6,000

6,000

Công suất động cơ trục chính

kW

11/15

11/15

15/18.5

15/18.5

Mô-men xoắn đầu ra trục chính

N.m

52/95

52/95

191/315

191/315

Hành trình trục X

mm

2,200/3,200/4,200

3,200/4,200/5,200

4,200/5,200/6,200

5,200/6,200/8,400

Hành trình trục Y

mm

2,200

2,700

3,200

3,700

Hành trình trục Z

mm

1,000

1,000

1,000

1,000

Chiều rộng cửa hiệu dụng

mm

1,950

2,450

2,950

3,450

Chiều rộng bàn máy

mm

1,500

2,000

2,500

3,000

Chiều dài bàn máy

mm

2,000/3,000/4,000

3,000/4,000/5,000

4,000/5,000/6,000

5,000/6,000/8,000

Thông số đầu kẹp dao

/

BT50

BT50

BT50

BT50

Tốc độ trục chính tối đa

r/min

6,000

6,000

6,000

6,000

Công suất động cơ trục chính

kW

15/18.5

22/35

22/35

22/35

Mô-men xoắn đầu ra trục chính

N.m

807/1,331

790/1,258

790/1,258

790/1,258
