Name: HHQ5 Trung tâm gia công ngang độ cứng cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của Trung tâm gia công ngang HHQ5

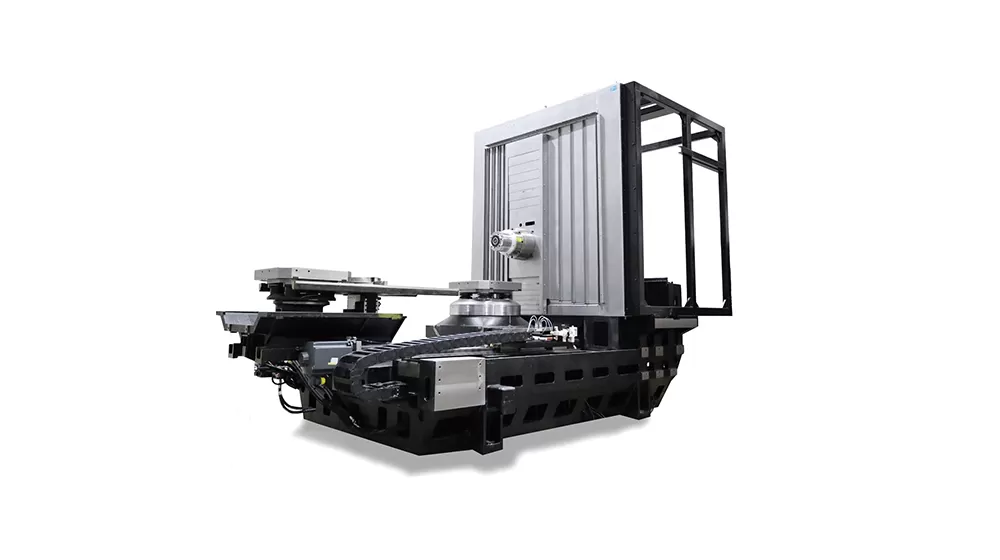

Kết cấu có độ cứng cao

Bệ đúc tích hợp hình chữ T
Hình dạng đối xứng nhiệt
Cột bậc, nhẹ, độ cứng cao
Cấu hình bề mặt ray dẫn bậc, cột nhẹ hơn, vòng lặp lực đóng ngắn hơn

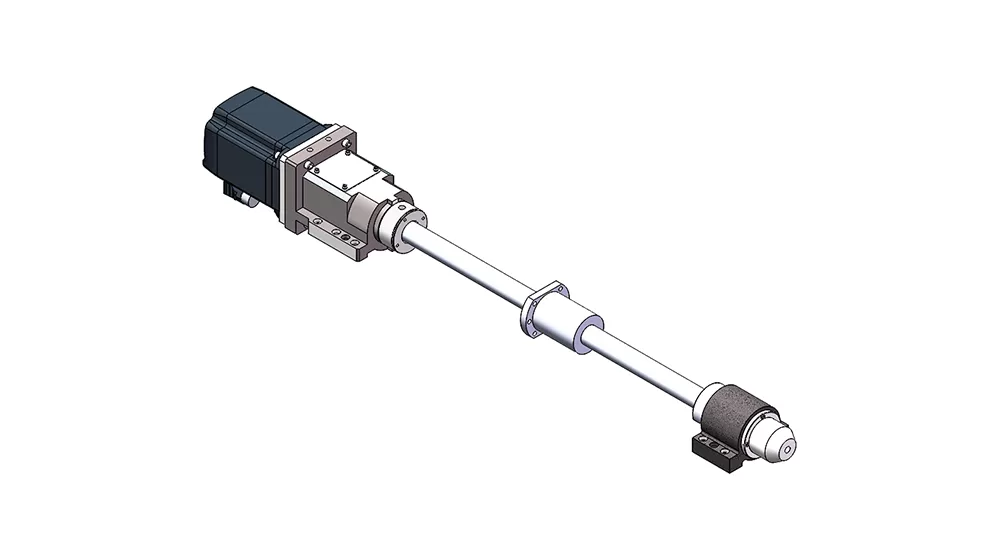

Trục vít me ray dẫn hướng

Các thanh dẫn hướng ba trục sử dụng thanh dẫn hướng tuyến tính con lăn THK, mang lại độ cứng cao, ma sát thấp và tiếng ồn thấp.
Các vít me bi ba trục đến từ NSK, có thiết kế làm mát rỗng. Chất làm mát được kiểm soát nhiệt độ lưu thông bên trong trục vít thông qua bộ làm mát, làm mát nhanh vít me bi trong quá trình cấp liệu tốc độ cao và duy trì nhiệt độ ổn định để đạt độ chính xác gia công ổn định.

Trục chính

Trục B sử dụng động cơ truyền động trực tiếp DD tiên tiến quốc tế để đảm bảo xoay chi tiết với độ chính xác và hiệu suất cao.
Nó được trang bị trục chính điện tốc độ cao, mô-men xoắn lớn với tính năng tự động chuyển đổi cuộn kép, đáp ứng nhu cầu đa dạng về tốc độ cao và mô-men xoắn lớn. Tốc độ cao, độ chính xác cao và độ ồn thấp hoàn toàn đáp ứng yêu cầu của các hoạt động khoan, phay và doa.

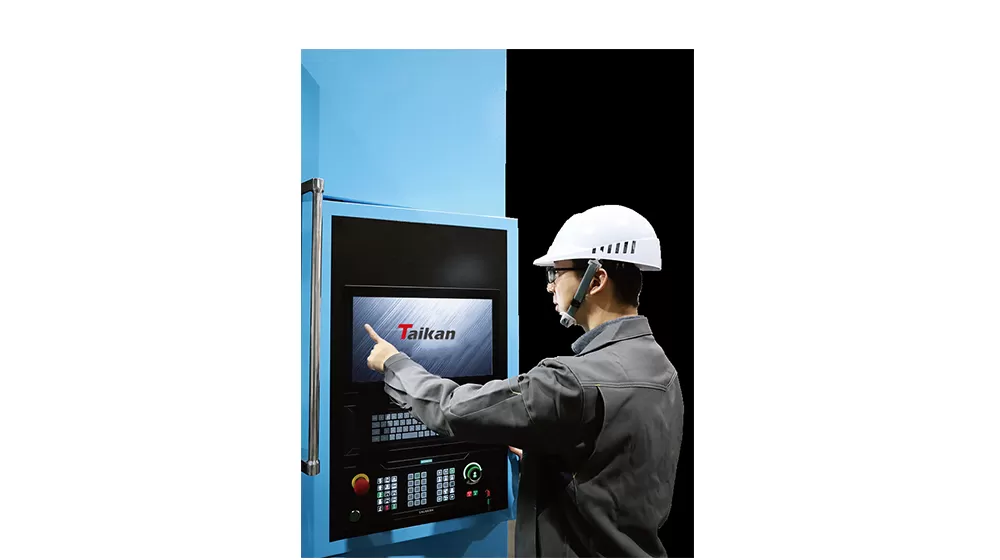

hệ thống CNC

Được trang bị hệ thống Siemens 828D CNC hiệu suất cao, cả ba trục đều được dẫn động bởi động cơ Siemens, đảm bảo tính ổn định của điều khiển máy công cụ và đáp ứng các chức năng gia công CNC cũng như chức năng phụ trợ mà người dùng yêu cầu.

Ứng dụng của Trung tâm gia công ngang HHQ5

Chủ yếu được sử dụng trong gia công các chi tiết trong các ngành công nghiệp như máy móc kỹ thuật, ô tô, năng lượng, công nghệ thông tin và chế tạo khuôn mẫu. Phù hợp để gia công các chi tiết dạng hộp và dạng vỏ, đặc biệt thích hợp để gia công các chi tiết có hình dạng phức tạp và không đều.

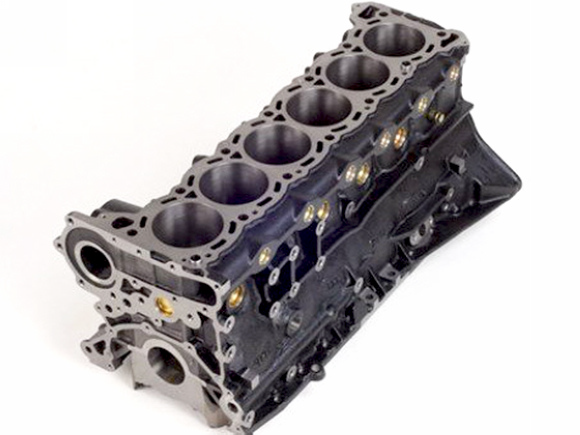

Ví dụ phôi 1

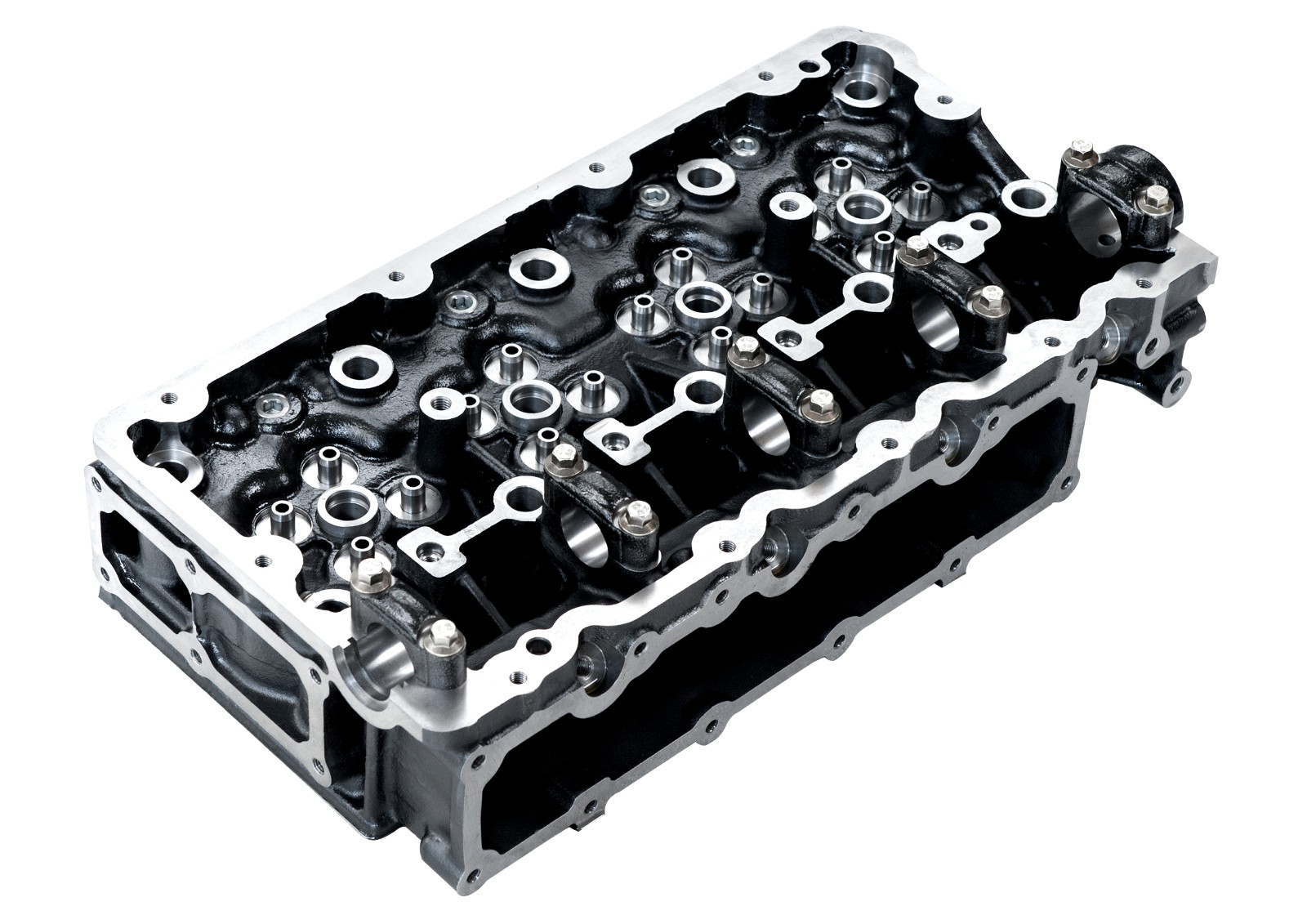

Ví dụ 2 về phôi gia công

Ví dụ phôi số 3

Ví dụ phôi 4

Thông số kỹ thuật của Trung tâm gia công ngang HHQ5 có độ cứng cao

	Name	Unit	Thông số	Ghi chú
	CNC Hệ thống		Siemens 828D
Hành trình	X/Y/Z	mm	750/750/800
	Trục B	°	360
	Khoảng cách từ mặt đầu trục chính đến tâm bàn máy	mm	150-950
	Khoảng cách từ tâm trục chính đến mặt bàn máy	mm	120-870
	Max.Kích thước phôi	mm	φ850×1000
Bàn máy	Bàn máySize	mm	500*500(2 pcs)
Bàn máy	Tải trọng bàn máy	Kg	800
Trục chính	Công suất trục chính (S1/S6)	Kw	22/37
	Mô-men xoắn trục chính (S1/S6)	Nm	122/205
	Max.Tốc độ	r/min	15000
	Thông số ổ dao.	-	HSK-A63
Speed	Tốc độ di chuyển nhanh trục X, Y, Z	m/min	60/60/60
Speed	Bước tiến cắt trục X, Y, Z	mm/min	1~50,000
Độchính xác	Độ chính xác định vị (X/Y/Z)	mm	0.01 0.006(Toàn vòng kín)	VDI3441
	Độ lặp lại (X/Y/Z)	mm	0.006 0.004(Toàn vòng kín)	VDI3441
	Độ chính xác định vị (B)	arcsec	8（(Toàn vòng kín)	VDI3441
	Độ lặp lại (B)	arcsec	6(Toàn vòng kín)	VDI3441
Ổ chứa dao	Sức chứa ổ dao	T	40
	Chiều dài dao	mm	500
	Đường kính dao (đầy/ô trống lân cận)	mm	80/150
	Max.trọng lượng dao	Kg	12
Khác	Tổng công suất điện	KVA	57
	Chiều cao máy	mm	3205
	Kích thước ngoài máysize(dài × rộng)	mm	6025×3985
	Trọng lượng tổng (xấp xỉ)	Kg	17,000

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ chúng tôi.
