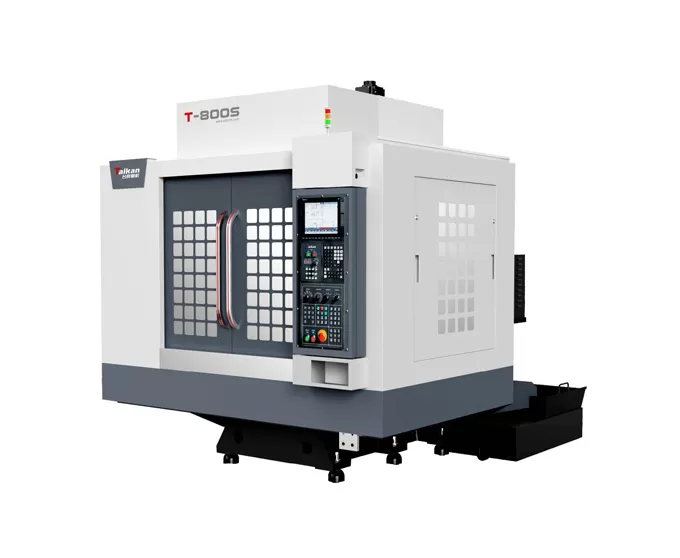

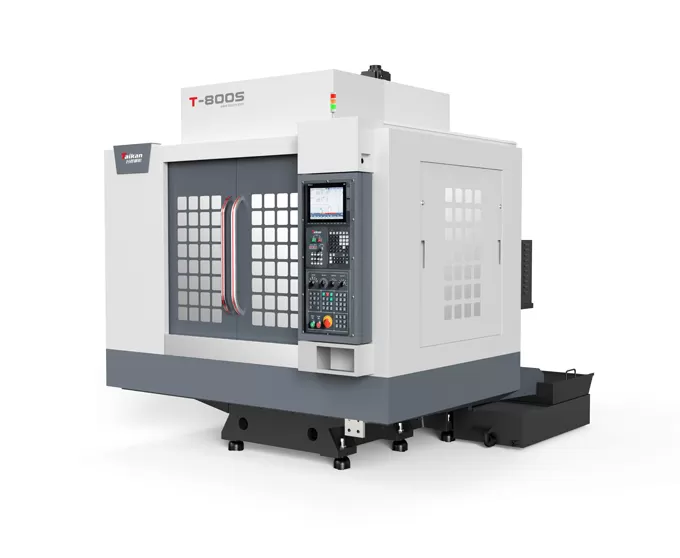

HT-800S Trung tâm gia công moay ơ bánh xe tốc độ cao và hiệu suất cao

Hành trình

Hành trình bàn (trục X)

mm

800

Hành trình yên (trục Y)

mm

500

Hành trình đầu trục (trục Z)

mm

450

Khoảng cách từ mũi trục chính đến mặt bàn

mm

125～575

Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột

mm

569

Bàn máy

Kích thước bàn

mm

1000*500

Tải trọng max.

kg

400

Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)

mm

5-18*100

Trục chính

Công suất motor (định mức/thời gian ngắn)

kW

3.7/5.5

Mô-men motor (định mức/thời gian ngắn)

N.m

14.1/21

Tốc độ motor trục chính

rpm

20-20000

Côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ ăn dao cắt

mm/min

1-15000

Tốc độ chạy nhanh các trục X/Y/Z

m/min

48/48/48

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.01

GB/T 18400.4（Hành trình toàn bộ）

Độ lặp lại (X/Y/Z)

mm

0.006

Ổ chứa dụng cụ

Dung lượng chứa dụng cụ

pcs

21

Trọng lượng dụng cụ tối đa

kg

3

Chiều dài dụng cụ tối đa

mm

300

Đường kính dụng cụ tối đa (đầy /rỗng liền kề)

mm

Ф60/Ф80

Khác

Hệ thống CNC

Mitsubishi M80VB

Nguồn khí

Flow

L/min

≥200（ANR）

Áp suất khí

MPa

0.6-0.8

Công suất thiết bị

kVA

15

Dung tích bình làm mát tối đa

L

300

Kích thước máy

mm

2220*3000*2850

Tương ứng trục X*Y*Z

Trọng lượng (xấp xỉ)

kg

4200
