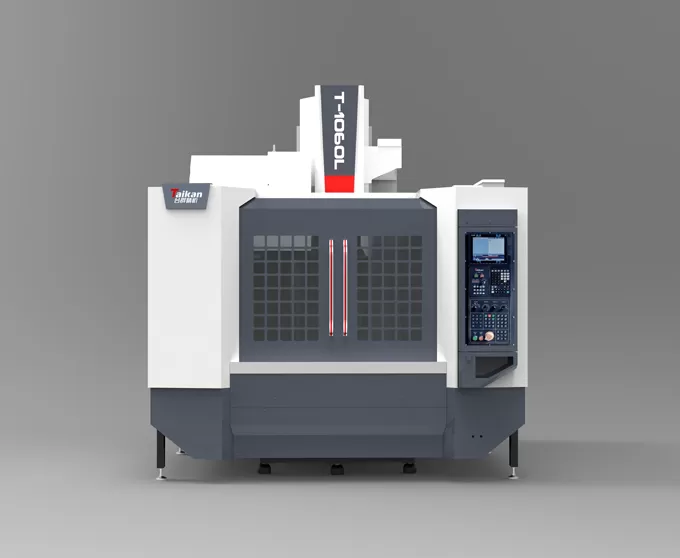

HT-1060L Trung tâm gia công đứng tốc độ cao và độ chính xác cao

Hành trình

Hành trình bàn (trục X)

mm

1050

Hành trình bệ trượt (trục Y)

mm

600

Hành trình đầu trục chính (trục Z)

mm

570

Khoảng cách từ mũi trục chính đến bề mặt bàn

mm

140～710

Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột

mm

658

Bàn làm việc

Kích thước bàn

mm

1200*600

Tải trọng tối đa (chịu tải đều)

kg

800

Rãnh T (số rãnh - chiều rộng rãnh * khoảng cách)

mm

5-18*100

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

kW

7.5/11

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

35.8/95.5

Phạm vi tốc độ

r/min

50~8000 (đai)

Đường kính trục chính

mm

φ150

Côn trục chính

/

BT40

Thông số đinh tán

/

P40T-I（MAS403）

Tốc độ

Phạm vi tốc độ tiến dao cắt

mm/min

1-10000

Tốc độ chạy nhanh trục X/Y/Z

m/min

36/36/20

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4 (Hành trình toàn phần)

Độ lặp lại (X/Y/Z)

mm

0.005/0.005/0.008

Ổ chứa dao

Số dao chứa

pcs

24

Trọng lượng dao tối đa

kg

7

Chiều dài dao tối đa

mm

250

Đường kính dao tối đa (đầy / bên cạnh trống)

mm

Φ75/Φ150

Khác

Hệ thống CNC

/

Mitsubishi M80VB

Nguồn khí

Flow

L/min

≥280（ANR)

Áp suất khí

MPa

0.6~0.8

Dung lượng thiết bị

KVA

25

Dung tích bể làm mát

L

300

Kích thước máy

mm

2700×3494×3146

Tương ứng với trục X*Y*Z

Trọng lượng (xấp xỉ)

Kg

6700
