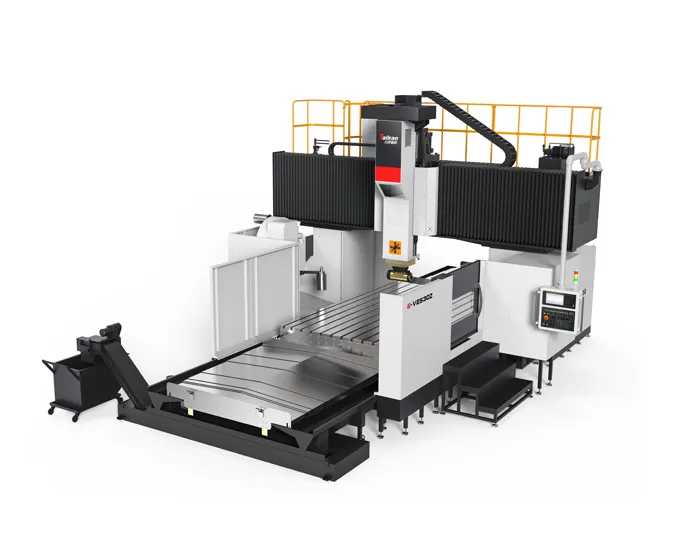

Name: HG-V2530 A/B/C/Z Trung tâm gia công giàn với ray dẫn hướng tuyến tính 3 trục
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của Trung tâm gia công cổng HG-V2530 A/B/C/Z với ray dẫn hướng tuyến tính 3 trục

Cấu trúc máy

Máy có cấu trúc cố định khung giàn với bàn làm việc di chuyển.
Chùm có độ cứng cao: Chùm tia sử dụng thiết kế vòm tiết diện lớn hình chữ nhật. Tỷ lệ Chiều cao trên Chiều rộng được tối ưu hóa thông qua phân tích mô phỏng, tăng cường đáng kể khả năng chống uốn và xoắn, đảm bảo độ ổn định chính xác.
RAM mặt cắt ngang lớn: RAM có kích thước mặt cắt ngang 420x420mm, được hỗ trợ bởi bốn thanh dẫn hướng tuyến tính trong một bố trí nửa kín. Điều này cung cấp hỗ trợ cường độ cao với khả năng chống ma sát thấp, đảm bảo không leo ở tốc độ thấp, độ rung tối thiểu, phản ứng nhanh và hiệu suất động và tĩnh tuyệt vời, yêu cầu bảo trì thấp và tuổi thọ dài.
Nhiều bảng hỗ trợ: Bảng được hỗ trợ bởi nhiều Slide cách nhau chặt chẽ, đảm bảo hiệu suất chịu tải ổn định và đáng tin cậy với khả năng giữ chính xác tuyệt vời.

Tùy chọn trục chính đa dạng

Tùy chọn ổ đĩa khác nhau
Có thể cấu hình với ổ đĩa dây đai, đầu giảm tốc, trục chính điện và đầu phay góc phải tự động.
Trục bánh răng
Có giao diện BT50 với tốc độ tối đa 6000 vòng/phút và mô-men xoắn đầu ra lên tới 1331nm. Hộp số và động cơ chính được tách ra khỏi trục chính, giảm thiểu hiệu quả các vấn đề chính xác do sinh nhiệt.
Trục chính cơ giới
Trục chính điện BT50-10000rpm công suất cao, chịu tải nặng mang đến mô-men xoắn cao, tốc độ cao và độ rung thấp, mang lại trải nghiệm gia công đặc biệt.
Trục chính điều khiển bằng đai
Sử dụng bộ phận trục chính tốc độ cao BT50-6000rpm, mang lại hiệu suất cắt hiệu quả.
Điều khiển nhiệt
Tiêu chuẩn với hệ thống làm mát dầu để giảm nhiệt độ trục chính, kéo dài tuổi thọ ổ trục và giảm thiểu tác động của biến dạng nhiệt đến độ chính xác gia công.

Hệ thống cấp liệu

Ray ba đường: cả ba trục (XYZ) đều sử dụng ray dẫn hướng tuyến tính Con lăn hạng nặng, dễ bảo trì, có khả năng chống ma sát thấp, phản ứng nhanh từ các bộ phận chuyển động, không leo ở tốc độ thấp, và hiệu suất động và tĩnh tuyệt vời.
Truyền động dây đai: động cơ trục xy sử dụng giảm đai để tăng mô-men xoắn truyền, giảm quán tính tải, cải thiện hiệu suất truyền động và bảo trì đơn giản và tiết kiệm chi phí.
Ổ bánh răng: động cơ được giảm thông qua bộ giảm tốc phản ứng dữ dội thấp, tăng truyền mô-men xoắn. Kết hợp với Vít dẫn lớn hơn, điều này đảm bảo tốc độ truyền động nhanh, hiệu suất ổn định và độ chính xác cao (trục x ≥ 4200mm/trục Y ≥ 3700mm).
Cân bằng Nitơ: Hệ thống truyền động trục z sử dụng động cơ servo được ghép trực tiếp với vít bi, với hệ thống cân bằng xi-lanh kép ở cả hai bên của RAM để đảm bảo sự đảo chiều của nguồn cấp dữ liệu trục z trơn tru và phản ứng động nhanh.
Bù nhiệt: Vít bi có cấu trúc căng trước ở cả hai đầu, loại bỏ hiệu quả tổn thất chính xác do giãn nở nhiệt.

Loại bỏ chip và bể làm mát

Băng tải chip xoắn ốc: Một bộ ở mỗi bên của bàn làm việc, với đường kính vít 120mm và tiết diện thép vuông lớn, nhanh chóng trục xuất Chip ra ngoài máy.
Băng tải nâng Chip Loại xích: nằm ở đầu máy, với độ nghiêng 45 độ, tấm Xích rộng hơn và thanh cào răng cưa, nhanh chóng thu thập chip vào băng tải Chip nhỏ.
Băng tải chip nhỏ: Thu thập và vận chuyển chip.
Bể làm mát: Hệ thống lọc nhiều lớp để lọc tạp chất và đảm bảo gia công trơn tru.

Ứng dụng của Trung tâm gia công dạng cổng HG-V2530 A/B/C/Z với ray dẫn hướng tuyến tính 3 trục

Dòng máy này chủ yếu được sử dụng để gia công tốc độ cao và độ chính xác cao các chi tiết trong các ngành như linh kiện ô tô, khuôn mẫu, máy xây dựng, van, đường sắt, năng lượng, máy nông nghiệp và máy khai thác than.

Thông số kỹ thuật của Trung tâm gia công giàn dẫn hướng tuyến tính 3 trục HG-V2530 A/B/C/Z

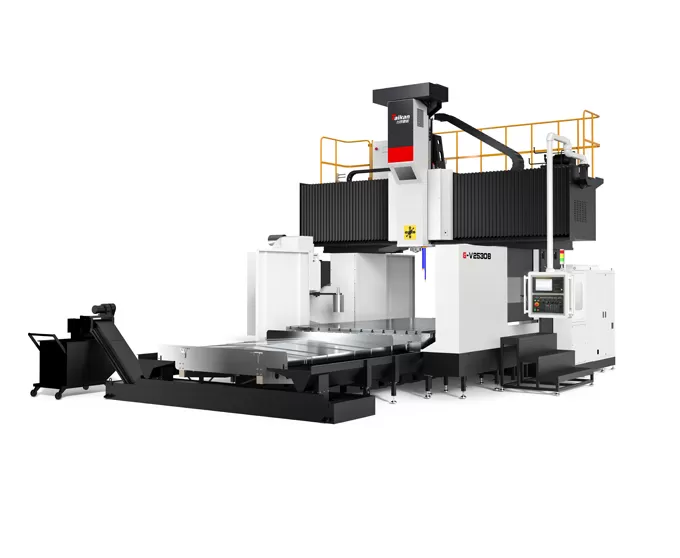

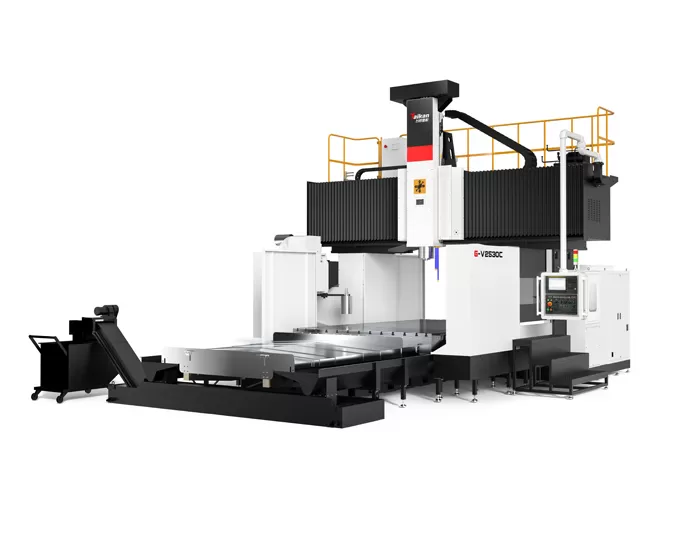

Item			Unit	HG-V2530B	HG-V2540B	HG-V2550B	HG-V2560B	HG-V2530C	HG-V2540C	HG-V2550C	HG-V2560C
Hành trình	Hành trình trục X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Hành trình trục Y		mm	3200				3200
	Hành trình trục Z		mm	1000(Opt. 1250)				1000(Opt. 1250)
	Khoảng cách từ mũi trục chính đến bàn		mm	250～1250(Opt. 250～1500)				100～1100(Opt. 100～1350)
	Chiều rộng giàn hiệu dụng		mm	2980				2980
Bàn máy	Kích thước bàn (D×R)		mm	2500*3000	2500*4000	2500*5000	2500*6000	2500*3000	2500*4000	2500*5000	2500*6000
	Tải trọng tối đa		kg	18000	22000	25000	28000	18000	22000	25000	28000
	Rãnh T (Rộng×Bước×Số lượng)		mm	2820013(bước 160 giữa hai hàng rãnh T hai bên)				2820013(bước 160 giữa hai hàng rãnh T hai bên)
Trục chính	Kiểu dẫn động		/	Truyền động bánh răng (Opt. Truyền động đai)				Trục chính điện
	Tốc độ trục chính tối đa		r/min	6000				10000(Opt. 15000, 18000)
	Công suất trục chính (Định mức/Đỉnh)		kW	22/35				26/45
	Mô-men xoắn ra (Định mức/Đỉnh)		N.m	790/1258				305/623
	Mặt cắt ram (Ram vuông)			420420(Opt. Đường dẫn hộp trục Z 400400, 450*450)				420*420
	Côn trục chính		/	BT50				BT50(Opt. BBT40, HSK-A63)
ATC (Tùy chọn)	Số lượng dao		T	24(40)				24(40)
	Đường kính dao tối đa (Đầy đủ/Liền kề)		mm	φ110/φ200				φ110/φ200
	Chiều dài dao tối đa		mm	350				350
	Trọng lượng dao tối đa		kg	18				18
Tốc độ	Phạm vi tốc độ bước tiến (Cắt)		m/min	8/8/8	8/8/8	6/6/6	6/6/6	8/8/8	8/8/8	6/6/6	6/6/6
	Tốc độ chạy nhanh (trục X/Y/Z)		m/min	12/15/15	10/15/15	10/15/15	10/15/15	12/15/15	10/15/15	10/15/15	10/15/15
Độ chính xác	Độ chính xác định vị (Không thước/Có thước)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.027/0.023				0.027/0.023
		Z	mm	0.018/0.014				0.018/0.014
	Độ lặp lại (Không thước/Có thước)	X	mm	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.02/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Khác	Đối trọng trục Z		/	Cân bằng thủy lực + ni tơ				Cân bằng thủy lực + ni tơ
	Hệ thống CNC		/	FANUC 0I-MF PLUS (Tùy chọn Siemens 828D)				FANUC 0I-MF PLUS (Tùy chọn Siemens 828D)
	Khí nén	Flow	L/min	300				300
		Áp suất	MPa	0.6~0.8				0.6~0.8
	Tổng công suất điện		kVA	65				65
	Dung tích bể làm mát		L	700				700
	Kích thước máy	Chiều dài	mm	8015	10020	12164	14645	8015	10020	12164	14645
		Chiều rộng	mm	6634				6634
		Chiều cao	mm	5200(5900 khi trục Z tùy chọn)				5200(5900 khi trục Z tùy chọn)
	Vỏ máy		-	Tấm kim loại bao quanh bán phần (chỉ khu vực làm việc)				Tấm kim loại bao quanh bán phần (chỉ khu vực làm việc)

Ghi chú:

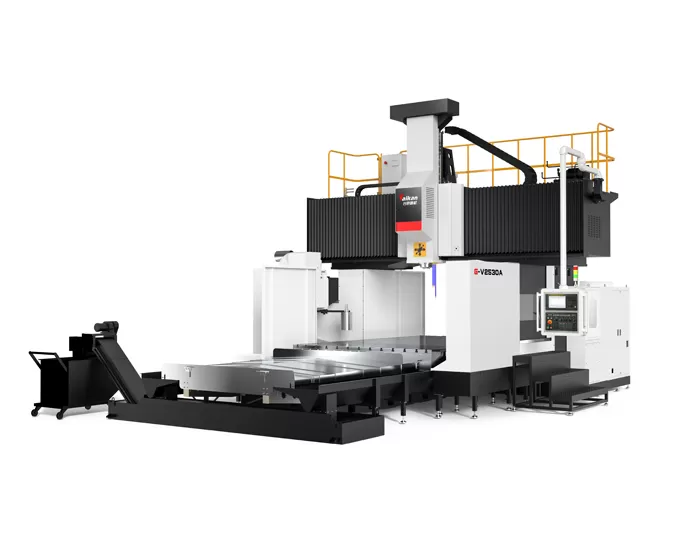

1：G-V2530A、G-V2540A、G-V2550A、G-V2560A – Tùy chọn trục chính dẫn động đai 6000 vòng/phút, mô-men xoắn ra 186/297 N·m.

2：G-V2530Z、G-V2540Z、G-V2550Z、G-V2560Z – Tùy chọn đầu phay vuông góc hoàn toàn tự động, với hành trình trục Y là 3700 mm.

3：G-R2530B、G-R2540B、G-R2550B、G-R2560B – Tùy chọn ram vuông trục Z (Z = 1000 mm, chiều cao máy 5600 mm; Z = 1250 mm, chiều cao máy 6300 mm).

4：G-R2530Z、G-R2540Z、G-R2550Z、G-R2560Z – Tùy chọn ram vuông trục Z + đầu phay vuông góc tự động (hành trình trục Y 3700 mm; Z = 1000 mm, chiều cao máy 5600 mm; Z = 1250 mm, chiều cao máy 6300 mm).

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
