Taikan V-200U Trung tâm Gia công Đứng 5 trục: Được thiết kế cho độ chính xác của các chi tiết phức tạp.

Taikan Machine, nhà lãnh đạo toàn cầu trong công nghệ sản xuất tiên tiến, giới thiệu Trung tâm gia công đứng 5 trục V-200U. Được thiết kế để sản xuất các chi tiết phức tạp với độ chính xác cao, V-200U tích hợp nền tảng cơ khí vững chắc với công nghệ quay truyền động trực tiếp và hệ thống CNC hiệu suất cao. Nó mang lại sự kết hợp tối ưu giữa độ cứng vững, tốc độ và độ chính xác cho các ngành công nghiệp đòi hỏi sự xuất sắc, như hàng không vũ trụ, sản xuất thiết bị y tế, ô tô, quang học và khuôn mẫu chính xác.

1. Kết cấu nguyên khối độ cứng cao cho độ ổn định tối đa

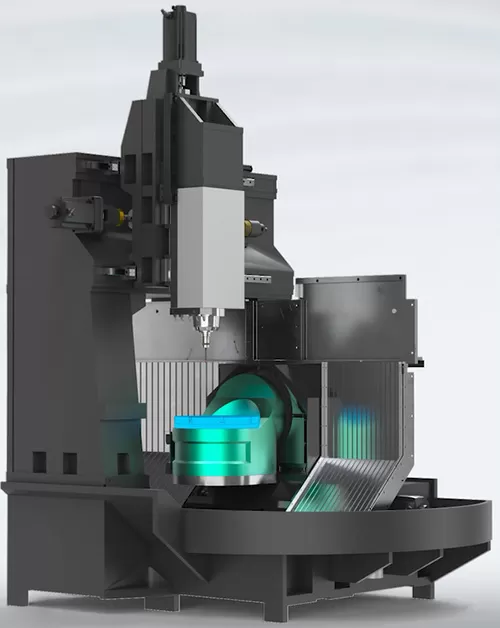

Cốt lõi củaV-200U 5 axis vertical machining centerlà cấu trúc khung chữ O dạng cổng cực kỳ cứng vững. Được tối ưu hóa thông qua phân tích phần tử hữu hạn (FEA) tiên tiến, thiết kế có bệ đế rộng với nhiều gân tăng cứng và kết cấu cột-dầm liền khối. Điều này giảm thiểu độ nhô trục, giảm sai số tích lũy và tăng cường hiệu suất động. Được đúc từ gang Mechanite cao cấp và trải qua quy trình ủ giảm ứng suất kép,5 axis CNC machineđảm bảo khả năng giảm rung động vượt trội, ổn định nhiệt và độ chính xác hình học lâu dài.

2. Bàn quay 5 trục truyền động trực tiếp tiên tiến

Trung tâm khả năng là bàn quay trục B/C độc quyền. Được thiết kế bằng gang cứng cao và cấu hình trượt nghiêng 45 độ, nó cung cấp khả năng chịu mô-men nghiêng đặc biệt và khả năng chống rung. Cả hai trục quay đều được dẫn động bởi mô-tơ truyền động trực tiếp (DD) mô-men xoắn cao, loại bỏ các cơ cấu truyền động cơ khí truyền thống như bánh vít hoặc cam lăn. Kết hợp với bộ mã hóa quang học độ phân giải cao cho điều khiển vòng kín hoàn toàn, thiết lập này đảm bảo độ chính xác định vị xuất sắc, vận hành mượt mà ở tốc độ nhanh lên đến 50 vòng/phút, tăng tốc nhanh hơn, bảo trì tối thiểu và hoạt động êm ái.

3. Dẫn động tuyến tính chính xác và điều khiển chuyển động đồng bộ

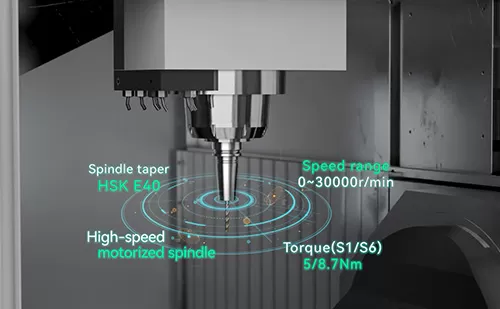

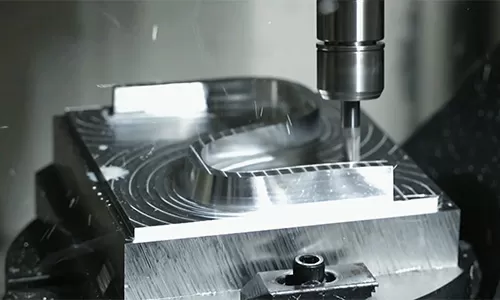

Các trục tuyến tính (X, Y, Z) được trang bị ray dẫn hướng con lăn chính xác và cụm trục vít bi được làm mát để duy trì độ chính xác trong suốt các hoạt động chu kỳ cao. Với tốc độ chạy nhanh 24 m/phút trên tất cả các trục tuyến tính,5 axis machining centerđảm bảo định vị nhanh. Toàn bộ chuỗi động học được điều khiển bởi hệ thống CNC độ chính xác cao Siemens SINUMERIK ONE, đồng bộ hóa liền mạch cả năm trục. Phản hồi vòng kín hoàn toàn thông qua bộ mã hóa tích hợp đảm bảo độ chính xác và độ lặp lại ở mức micron cho các bề mặt 3D phức tạp và bề mặt tự do. Trục chính tốc độ cao, độ cứng cao hoàn thiện giải pháp, cho phép gia công hiệu quả nhiều loại vật liệu.

4. Công nghệ Digital Twin để xác minh quy trình không rủi ro

Kiểm tra các5-axis CNC machining for impellersthường đòi hỏi các lần cắt thử vật lý tốn kém, chiếm thời gian máy, dụng cụ và vật liệu quý giá trong khi rủi ro va chạm và lỗi chương trình.

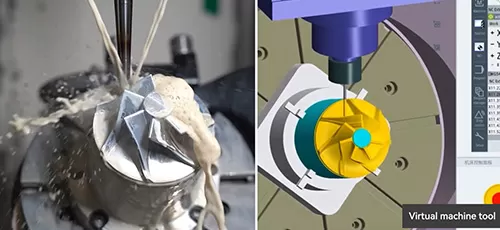

Taikan loại bỏ nút thắt cổ chai này bằng giải pháp digital twin tích hợp. Máy ảo của chúng tôi là bản sao kỹ thuật số hoàn hảo của V-200U thực, có cùng đặc tính động học, logic điều khiển và các tham số hiệu suất. Kỹ sư có thể thực hiện mô phỏng gia công chân thực 100% để xác nhận mã NC, kiểm tra đường chạy dao, kiểm tra va chạm đồ gá, dự đoán chính xác thời gian chu kỳ và loại bỏ các va chạm tiềm năng—tất cả đều ngoại tuyến. Khả năng mạnh mẽ này làm choCNC impeller machining servicetrở nên tin cậy và hiệu quả hơn bằng cách giảm đáng kể thời gian chết máy để lấy mẫu, cắt giảm chi phí kiểm tra, đẩy nhanh chu kỳ phát triển sản phẩm và cho phép lập kế hoạch sản xuất tối ưu.

Taikan V-200U 5-Axis Vertical Machining Centerkhông chỉ là một máy công cụ; nó là một giải pháp sản xuất toàn diện được xây dựng để đảm bảo độ tin cậy và độ chính xác. Bằng cách kết hợp cấu trúc cơ khí cứng vững với công nghệ truyền động trực tiếp hiện đại và mô phỏng kỹ thuật số hướng tới tương lai, V-200U trao quyền cho nhà sản xuất giải quyết các chi tiết khó nhất với sự tự tin và hiệu quả chưa từng có.

Khám phá đầy đủ thông số kỹ thuật và khả năng của Taikan V-200U 5-Axis VMC. Liên hệ với đội ngũ kỹ thuật của chúng tôi ngay hôm nay để thảo luận về ứng dụng của bạn.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
