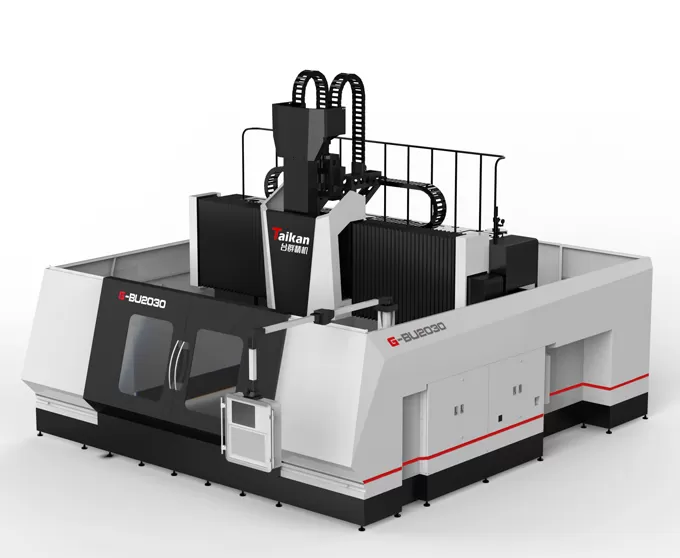

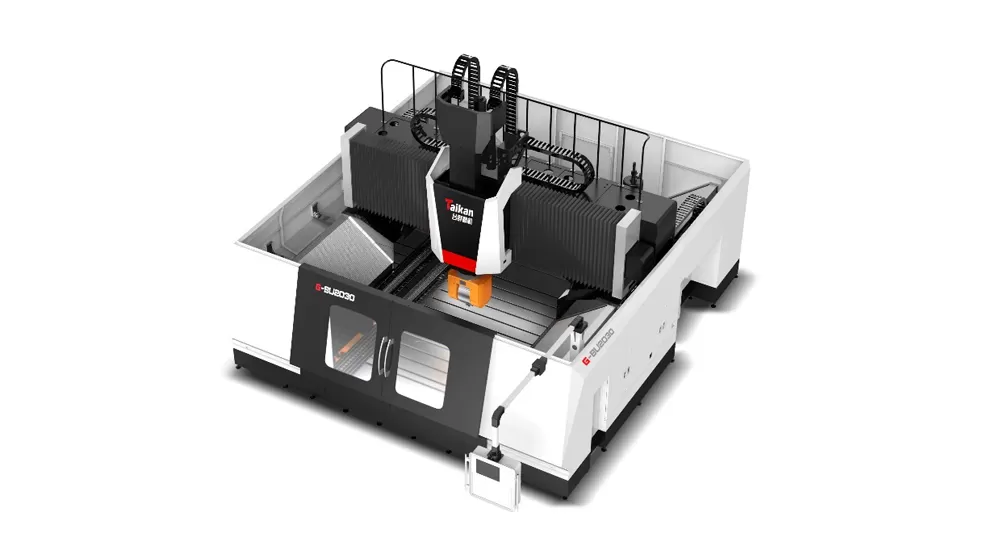

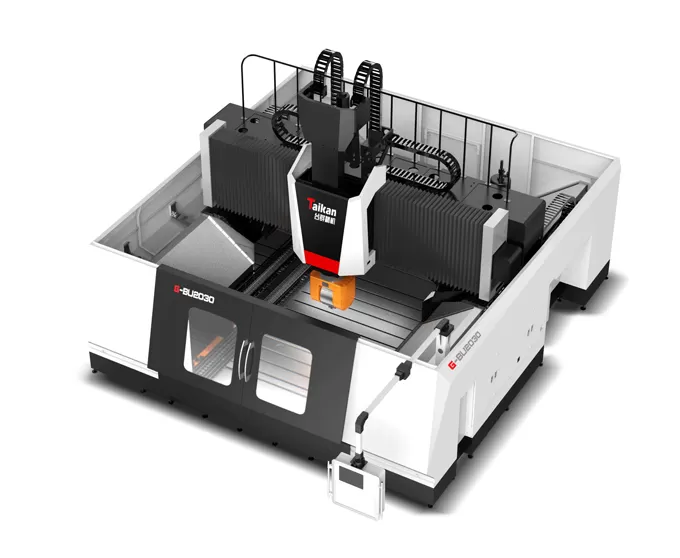

Name: HG-BU2030 Trung tâm gia công kiểu cổng 5 trục
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của trung tâm gia công 5 trục G-BU2030

Cấu trúc máy

Máy có cấu trúc khung giàn trên cao với bàn làm việc cố định.
Các thành phần chính được làm bằng gang cường độ cao.

Đường dẫn

Tất cả các trục XYZ đều được trang bị đường dẫn tuyến tính Con lăn nặng,
Đường dẫn ngang trục Y sử dụng bố trí bậc thang với nhịp dẫn hướng rộng để nâng cao khả năng chịu tải.
Đường dẫn yên xe trục z có 4 đường dẫn được lắp đặt ở 90 ° với 12 khối tuyến tính để hỗ trợ đường dẫn trục z, mang lại độ cứng trục chính mạnh mẽ và hiệu suất tốc độ cao tốt.

Vít bi

Trục xy sử dụng cấu trúc ổ vít bi chì lớn.

Trục z Sử dụng ổ trục vít bi động cơ trực tiếp.

Bộ trục chính

Bộ phận trục chính sử dụng đầu phay xoay kép A/C nối 5 trục zhongke ibeg t70.5, có thể gia công liên kết 5 trục với các bề mặt phức tạp.
Với bộ mã hóa có độ chính xác cao và hệ thống kẹp thủy lực, trục A và C có thể được kẹp ở mọi góc độ trong phạm vi hoạt động của chúng (trục C ± 360 °, trục A ± 110 °).
Trục chính cơ giới 18000 vòng/phút tiêu chuẩn, có khả năng cắt chính xác cao, nhanh chóng và liên tục.
Trạm bơm thủy lực độc lập đảm bảo kẹp dụng cụ an toàn và đáng tin cậy.
Ổ đĩa động cơ và trục A/C được trang bị hệ thống làm mát điều khiển nhiệt độ.

Ứng dụng của trung tâm gia công giàn 5 trục G-BU2030

Chủ yếu được sử dụng để gia công các bộ phận phức tạp, nhôm và hợp kim của nó, cũng như các vật liệu khó gia công. Nó có khả năng gia công các bề mặt không gian phức tạp có độ chính xác cao và hiệu quả cao.

Ví dụ phôi 1

Ví dụ phôi 2

Ví dụ Phôi 3

Thông số kỹ thuật của Trung tâm gia công giàn 5 trục HG-BU2030

Item				Unit	HG-BU2030
Hành trình	Hành trình bàn máy (trục X)			mm	3200
	Hành trình bàn trượt ngang (trục Y)			mm	2200
	Hành trình đầu trượt đứng (trục Z)			mm	1000
	Khoảng cách từ mũi trục chính đến bàn máy			mm	100～1100
	Chiều rộng giàn hiệu dụng			mm	3200
Bàn máy	Kích thước bàn máy			mm	2000*3000
	Tải trọng tối đa			kg/m²	5000
	Rãnh chữ T			mm	28
Trục chính	Công suất trục chính			KW	30
	Tốc độ tối đa			vòng/phút	18000
	Mô-men xoắn đầu ra			Nm	72/85
	Tiết diện đầu trượt			mm	420×420
	Côn trục chính				HSK-A63
Tốc độ	Dải tốc độ bước tiến (cắt gọt)			mm/phút	20/20/20
	Tốc độ chạy nhanh (trục X/Y/Z)			mm/phút	24000/24000/24000
Độ chính xác	Độ chính xác định vị	Có thước đo		mm	0.020/0.015/0.01
		Không thước đo		mm	0.03/0.025/0.02
	Độ lặp lại	Có thước đo		mm	0.013/0.011/0.009
		Không thước đo		mm	0.018/0. 015/0.012
Khác	Đối trọng trục Z				Cân bằng thủy lực + khí nitơ
	Hệ thống điều khiển CNC				SIEMENS ONE
	Cấp khí nén		Flow	L/phút	500
			Áp suất	MPa	0,45~0,8
	Dung tích bình làm mát			Lít	140
	Kích thước máy (D×R×C)			mm	8500×6600×5200
	Trọng lượng máy (xấp xỉ)			kg	35000

Thông tin trên trang này chỉ mang tính chất tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
