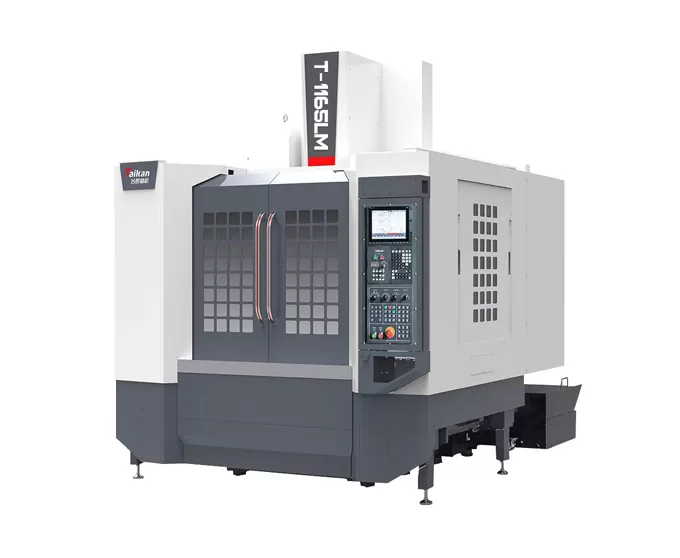

HT-1165LM Trung tâm gia công đứng tốc độ cao và độ cứng cao

Hành trình

Hành trình bàn máy (trục X)

mm

1100

Hành trình bàn trượt (trục Y)

mm

650

Hành trình đầu trục chính (trục Z)

mm

600

Khoảng cách từ mũi trục chính đến bề mặt bàn máy

mm

150～750

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

mm

695

Bàn máy

Kích thước bàn máy

mm

1200*650

Tải trọng tối đa (phân bố đều)

kg

1000

Rãnh chữ T (số rãnh - chiều rộng rãnh × khoảng cách)

mm

5-18*100

Trục chính

Công suất motor (định mức/ngắn hạn)

kW

45976

Mô-men xoắn motor (định mức/ngắn hạn)

N.m

52.5/118

Dải tốc độ

vòng/phút

50-8000 (đai truyền)

Đường kính trục chính

mm

φ150

Côn trục chính

/

BT40

Thông số đinh kéo

/

P40T-I（MAS403）

Tốc độ

Dải tốc độ tiến cắt

mm/phút

1-10000

Tốc độ di chuyển nhanh trục X/Y/Z

m/phút

30/30/20

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4 (toàn hành trình)

Độ lặp lại (X/Y/Z)

mm

0.005/0.005/0.008

Ổ chứa dao

Số lượng dao

pcs

24

Trọng lượng dao tối đa

kg

7

Chiều dài dao tối đa

mm

250

Đường kính dao tối đa (khi các hốc đầy / lân cận trống)

mm

Φ75/Φ150

Khác

Đối trọng trục Z

/

/

Hệ thống CNC

/

Mitsubishi M80VB

Nguồn khí

Flow

L/phút

≥280（ANR)

Áp suất khí

MPa

0.6~0.8

Công suất thiết bị

KVA

25

Dung tích bể làm mát

L

300

Kích thước máy

mm

2700×3560×3040

Tương ứng với các trục X*Y*Z

Trọng lượng (xấp xỉ)

Kg

7500
