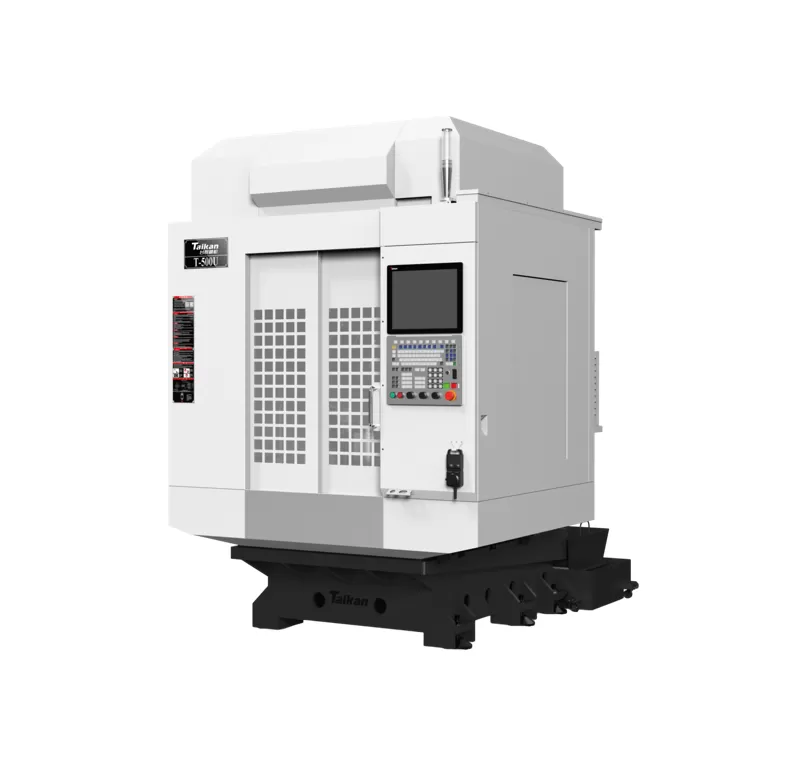

Name: HT-500U Trung tâm gia công khoan và tarô 5 trục đồng thời
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của Trung tâm gia công tarô 5 trục HT-500U

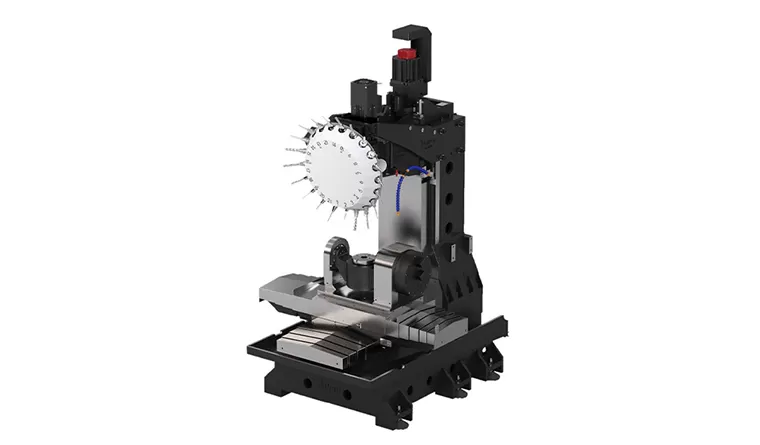

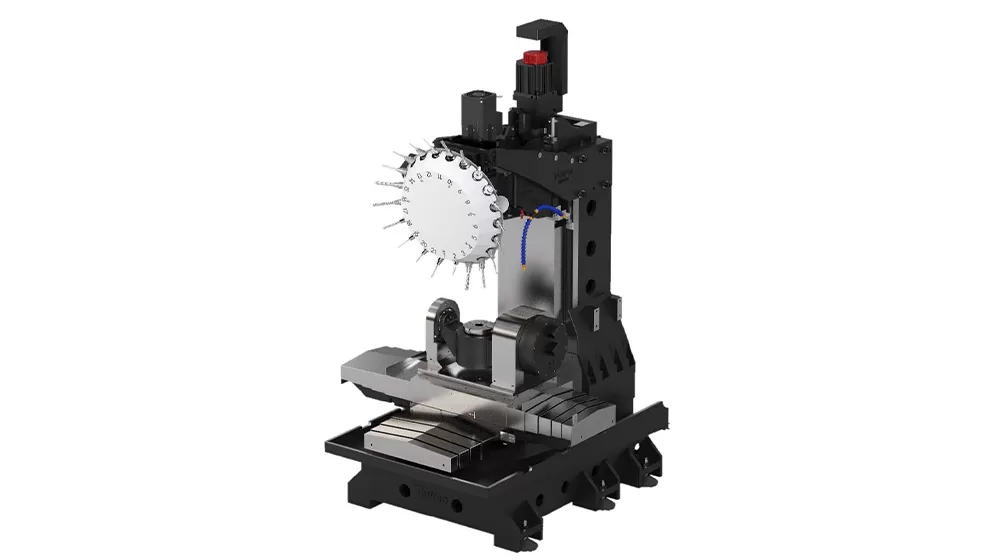

Cấu trúc ổn định

Cấu trúc đế sử dụng 6 chân đỡ thông qua phân tích kỹ thuật số và thiết kế đặc biệt.
Gang đúc sử dụng quy trình đúc Meehanite và được xử lý nhiệt hoàn toàn để loại bỏ ứng suất bên trong, cải thiện đáng kể độ cứng và khả năng chống rung của máy, đảm bảo độ ổn định tốt trong quá trình cắt tốc độ cao hoặc cắt nặng.
Máy công cụ áp dụng thiết kế mô-đun và có thể được tiêu chuẩn hóa theo dòng sản phẩm và tùy chỉnh theo nhu cầu thị trường.

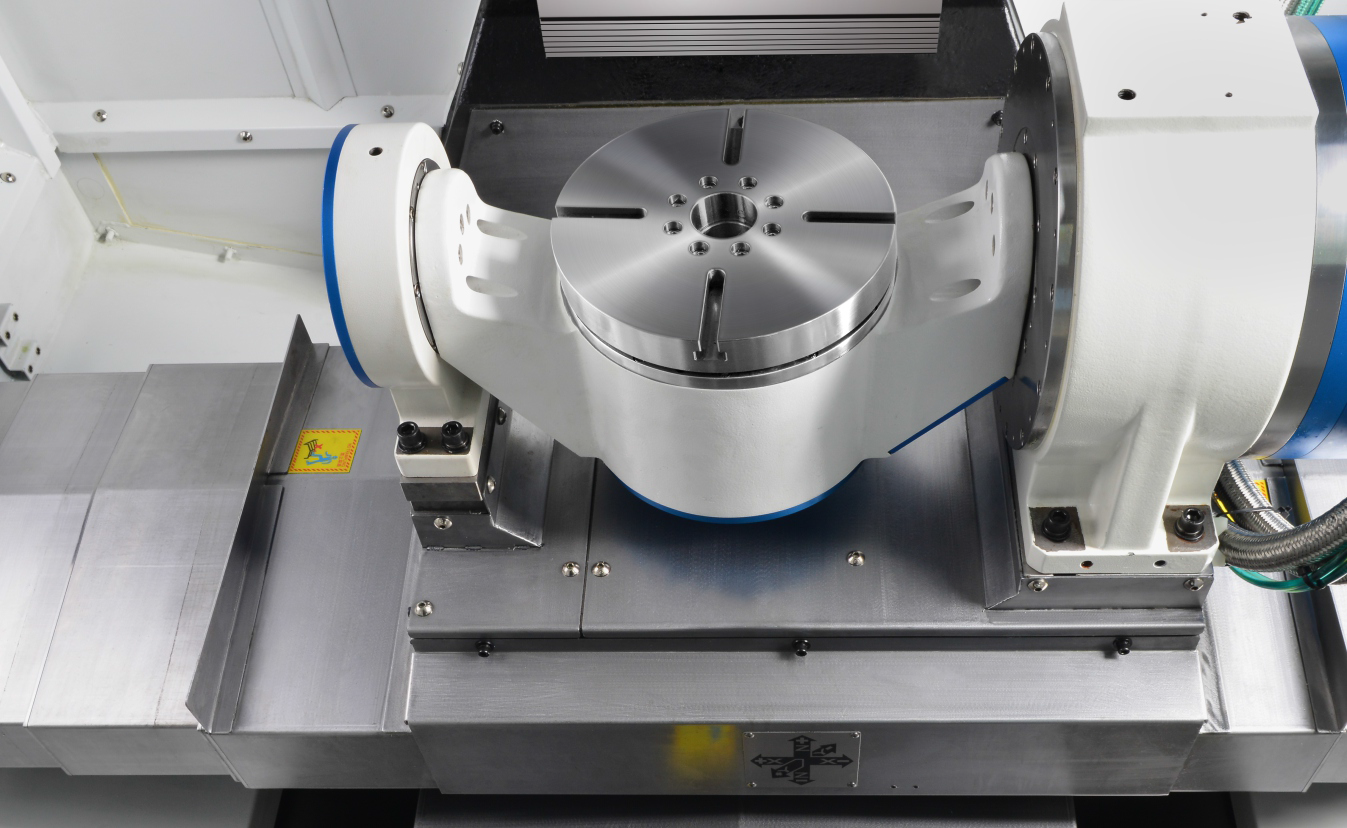

Bàn xoay tốc độ cao

Trục A/C sử dụng bàn quay truyền động trực tiếp DD. Bàn quay sử dụng động cơ mô-men xoắn để truyền động trực tiếp tải. Nó không có thiết bị giảm tốc và có cấu trúc nhỏ gọn. Nó có thể đạt được cắt tốc độ cao và mô-men xoắn cao, với tốc độ nhanh hơn và độ chính xác cao hơn;
Góc quay của trục A/C của bàn quay: ±110 /360°, đáp ứng nhu cầu gia công của hầu hết các chi tiết;Tốc độ tối đa của trục A/C là 200/250 vòng/phút, giúp cải thiện đáng kể hiệu quả gia công.

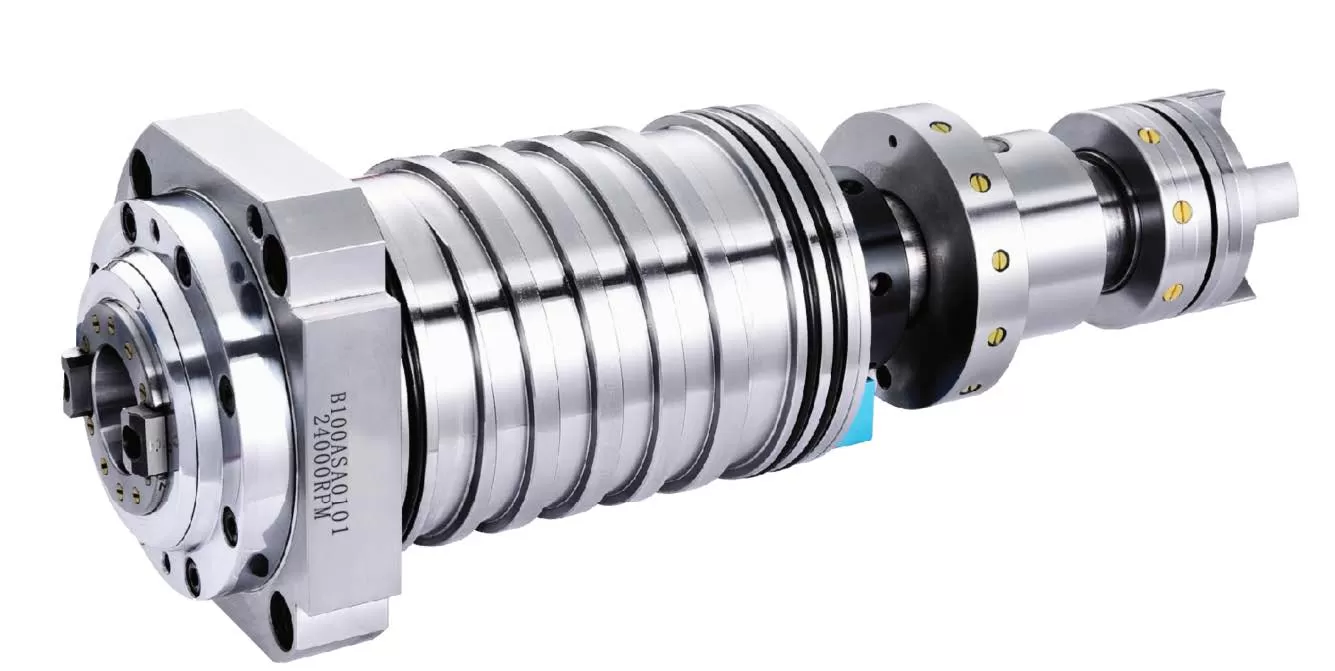

Trục chính tốc độ cao tự phát triển

Trục chính chính xác ghép nối trực tiếp 24000vòng/phút tiêu chuẩn do Taikan phát triển đã được kiểm chứng qua 90.000 đơn vị, có tốc độ cao và tốc độ phản hồi nhanh. Kết hợp với vòng bi gốm, nó kéo dài đáng kể tuổi thọ của trục chính.
Động cơ trục chính và trục chính được dẫn động bằng ghép nối trực tiếp, giảm sai số khi taro tốc độ cao. Lực đầu ra cao được tận dụng tối đa trong quá trình gia công tốc độ cao và hiệu quả.

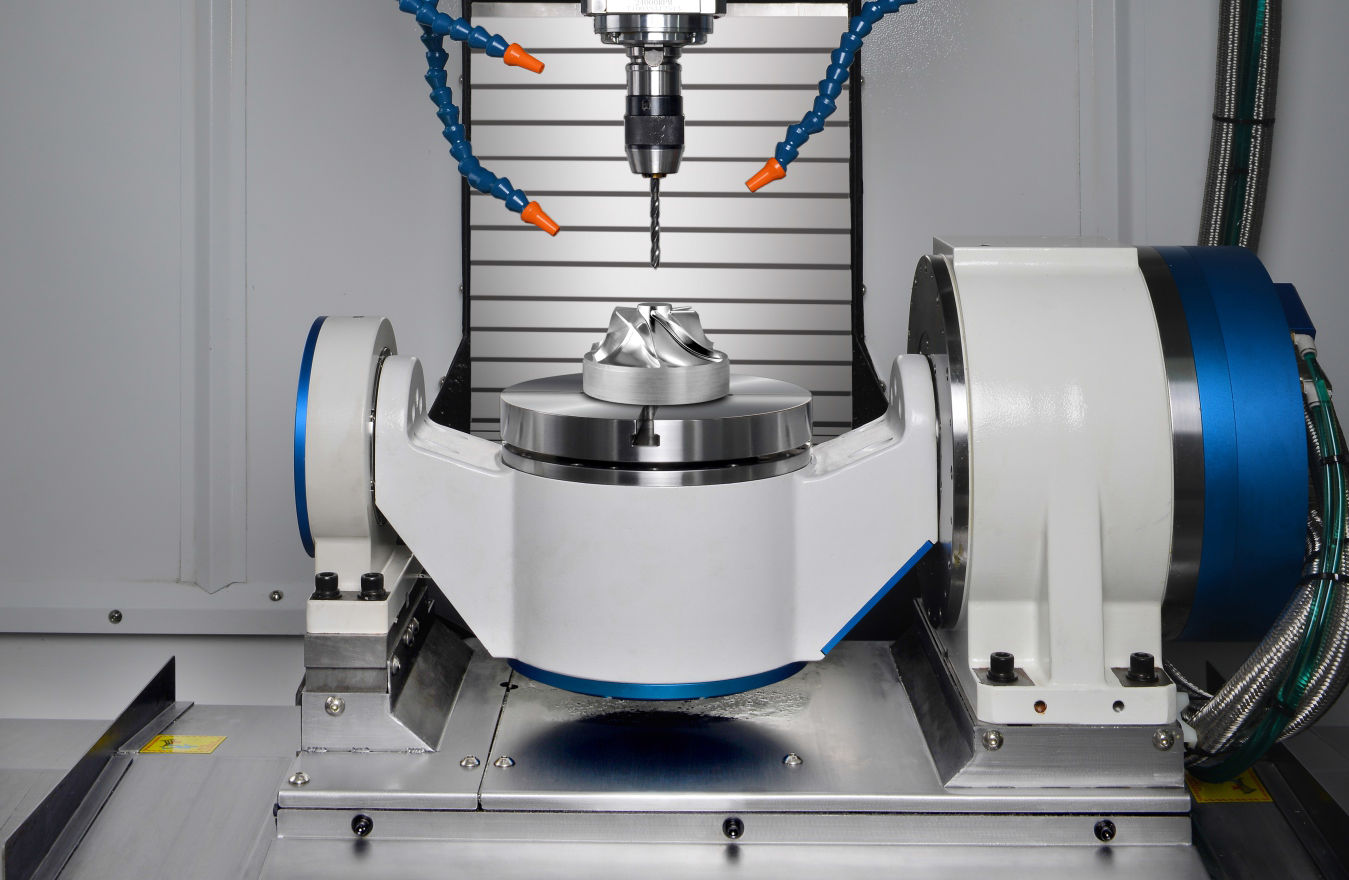

Thiết kế mô-đun

Máy công cụ được thiết kế theo dạng mô-đun, có thể được tiêu chuẩn hóa và tùy chỉnh theo nhu cầu thị trường.
Chi phí tùy chỉnh cho các khách hàng khác nhau thấp hơn.

Ứng dụng của trung tâm gia công khoan và tarô 5 trục đồng thời HT-500U

Năm trục đồng thời, kẹp một lần để gia công đa mặt hiệu quả. Gia công tốc độ cao, độ chính xác cao các bề mặt cong phức tạp và các khoang phức tạp, tiết kiệm chi phí không gian, kinh tế và thực tế.

Ví dụ phôi 1

Ví dụ phôi 2

Ví dụ phôi 3

Ví dụ phôi 4

Ví dụ phôi 5

Ví dụ về phôi gia công số 6

Ví dụ phôi 7

Thông số kỹ thuật của Trung tâm gia công tarô 5 trục HT-500U

NAME			UNIT	Thông số	Ghi chú
Hành trình phạm vi	Hành trình bàn (trục X)		mm	500
	Hành trình bệ trượt (trục Y)		mm	400
	Hành trình đầu trục chính (trục Z)		mm	350
	Khoảng cách từ mũi trục chính đến mặt bàn		mm	60～410
	Khoảng cách từ tâm trục chính đến bề mặt lắp ray dẫn hướng cột		mm	474
Quay Bàn	Kiểu truyền động		/	Bàn quay mô-men xoắn kép Dd
	Quay kích thước bàn		mm	Φ200
	Đường kính gia công tối đa		mm	Φ350
	Số rãnh chữ T - chiều rộng		mm	4*12
	Bàn quayTải trọng cho phép		kg	Thẳng đứng 35 / Nằm ngang 45
	Công suất định mức (A/C)		kW	3.29/0.975
	Góc nghiêng		°	±110
	Tốc độ tối đa (A/C)		rpm	250/250
	Mô-men xoắn định mức (A/C)		N.m	105/35.5
Trục chính	Công suất động cơ (Định mức/Thời gian ngắn)		kW	3.7/5.5
	Mô-men xoắn động cơ (Định mức/Thời gian ngắn)		N.m	11.6/17.4
	Tốc độ động cơ trục chính		rpm	20-24000
	Đường kính trục chính		mm	Φ100
	Côn trục chính		/	BT30
Tốc độ	Phạm vi tốc độ tiến dao cắt		mm/min	1-15000
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z		m/min	48/48/48
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.006	GB/T18400.4 （Toàn hành trình）
	Độ lặp lại (X/Y/Z)		mm	0.004	GB/T18400.4 （Toàn hành trình）
	Độ chính xác định vị (A/C)		arcsec	±10
	Độ lặp lại (A/C)		arcsec	5
Dụng cụ ổ chứa	Sức chứa ổ dao		T	21
	Trọng lượng dụng cụ tối đa		kg	3
	Chiều dài dụng cụ tối đa		mm	300
	Đường kính tối đa (đầy đủ/kế bên trống)		mm	Φ60/Φ80

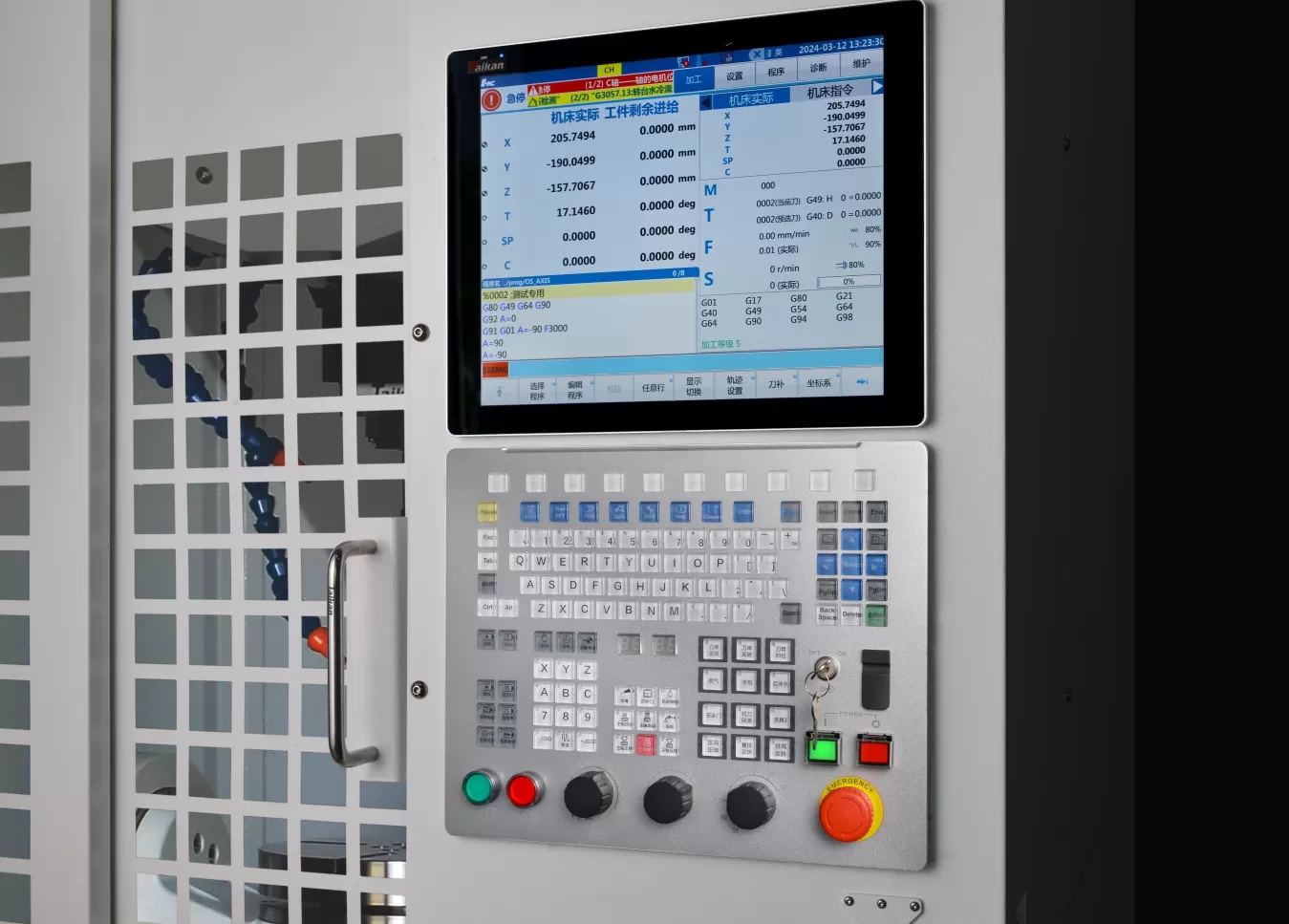

Khác	Hệ thống CNC			Huazhong Hệ thống 848D	Gói B
	Nguồn khí	Lưu lượng	L/min	≥200（ANR）
	Nguồn khí	Áp suất khí	MPa	0.6-0.8
	Công suất thiết bị		kVA	20
	Dung tích thùng làm mát tối đa		L	145
	Kích thước máy		mm	170024202520	Tương ứng với các trục XYZ
	Trọng lượng chính (khoảng)		kg	3300

Thông tin trên trang này chỉ mang tính tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
