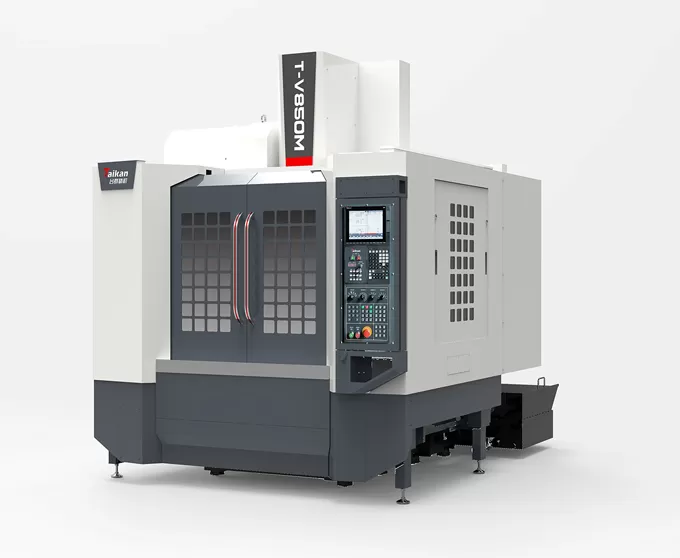

Name: HT-V850M Trung tâm gia công đứng tốc độ cao và độ cứng cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của trung tâm gia công đứng T-V850M tốc độ cao và độ cứng cao

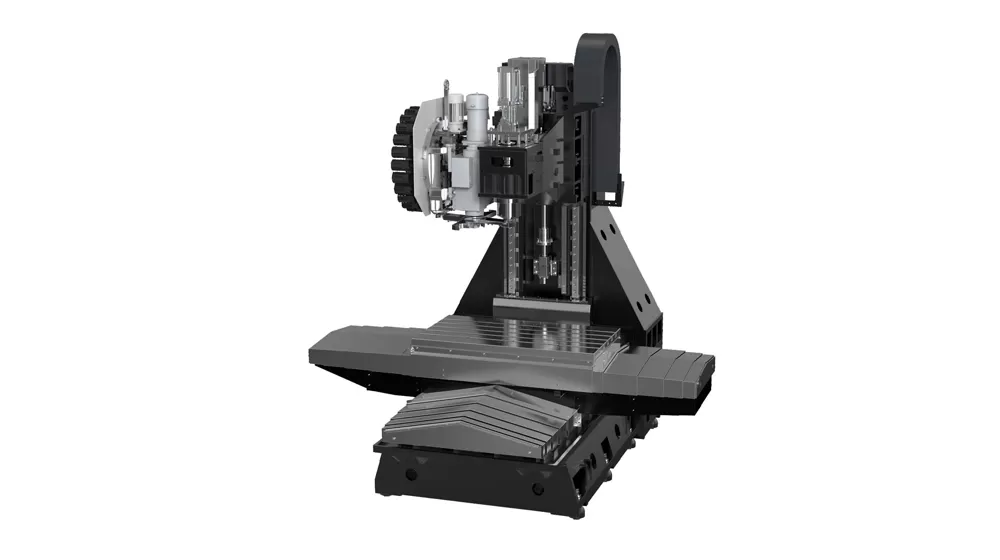

Cấu trúc ổn định độ cứng cao

Thiết kế trượt chéo cột cố định với đế quá khổ, ổn định và cột Khung chữ A có độ cứng cao, rộng đảm bảo gia công tốc độ cao không rung và chống biến dạng.

Các thành phần cấu trúc chính được làm bằng gang có độ bền cao, mang lại độ cứng và độ ổn định đặc biệt.

Trục nạp chính xác cao

Cả ba trục đều sử dụng các thanh dẫn tuyến tính con lăn, mang lại độ cứng cao, ma sát thấp và tiếng ồn thấp, cải thiện đáng kể độ chính xác truyền dẫn.

Vít bi được trang bị các cấu trúc trước khi căng để giảm thiểu hiệu ứng giãn nở nhiệt và vòng bi tự bôi trơn giúp kéo dài tuổi thọ của chúng.

Đơn vị trục chính tốc độ cao taikan

Trục chính điều khiển bằng đai BT40-8000r/PHÚT được thiết kế để hỗ trợ gia công tốc độ cao.

Đầu trước trục chính có thiết kế Mê Cung với bảo vệ Rèm khí, ngăn chặn hiệu quả chất làm mát xâm nhập vào vòng bi, tăng cường độ bền và độ tin cậy.

Taikan Tạp Chí dụng cụ loại cánh tay 24 dụng cụ

Tạp Chí công cụ tự hào có chất lượng đáng tin cậy, hiệu suất ổn định và thay đổi công cụ hiệu quả để đáp ứng các yêu cầu của gia công đa quy trình.

Taikan Tạp Chí dụng cụ loại cánh tay 24 dụng cụ

Áp dụng Trung tâm gia công đứng T-V850M tốc độ cao và độ cứng cao

Máy này đặc biệt thích hợp cho việc xử lý hàng loạt từ nhỏ đến trung bình các bộ phận phức tạp như hộp, đĩa, đĩa, van, vỏ và khuôn nhỏ đến trung bình. Nó được sử dụng rộng rãi trong các ngành công nghiệp như Phụ tùng chính xác, sản phẩm 5g, phần cứng, linh kiện ô tô và thiết bị y tế.

Ví dụ phôi 1

Ví dụ phôi 2

Ví dụ Phôi 3

Thông số kỹ thuật của Trung tâm gia công đứng tốc độ cao và độ cứng vững cao HT-V850M

Item			Unit	HT-V850M	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	850
	Hành trình yên ngựa (trục Y)		mm	550
	Hành trình đầu trục chính (trục Z)		mm	550
	Khoảng cách từ mũi trục chính đến mặt bàn máy		mm	150～700
	Khoảng cách từ tâm trục chính đến mặt trượt cột máy		mm	613
Bàn máy	Kích thước bàn máy		mm	1000*550
	Tải trọng tối đa (tải trọng đều)		kg	600
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)		mm	5-18*100
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	11/15
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	52.5/118
	Phạm vi tốc độ		r/min	50~8000（đai）
	Đường kính trục chính		mm	φ150
	Côn trục chính		/	BT40
	Thông số chốt kéo		/	P40T-I（MAS403）
Tốc độ	Phạm vi tốc độ tiến dao cắt		mm/min	1-10000
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z		m/min	36/36/30
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.008	GB/T18400.4（Hành trình toàn phần）
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.005	GB/T18400.4（Hành trình toàn phần）
Ổ chứa dao	Số lượng dao		pcs	24
	Trọng lượng dao tối đa		kg	7
	Chiều dài dao tối đa		mm	250
	Đường kính dao tối đa (đầy đủ/bên cạnh trống)		mm	Φ75/Φ150
Khác	Đối trọng trục Z		/	/
	Hệ thống CNC		/	Mitsubishi M80VB
	Nguồn khí nén	Flow	L/min	≥280（ANR)
	Nguồn khí nén	Áp suất khí	MPa	0.6~0.8
	Công suất thiết bị		KVA	25
	Dung tích thùng làm mát		L	300
	Kích thước máy		mm	225031702889	Tương ứng với trục XYZ
	Trọng lượng (xấp xỉ)		Kg	6000

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
