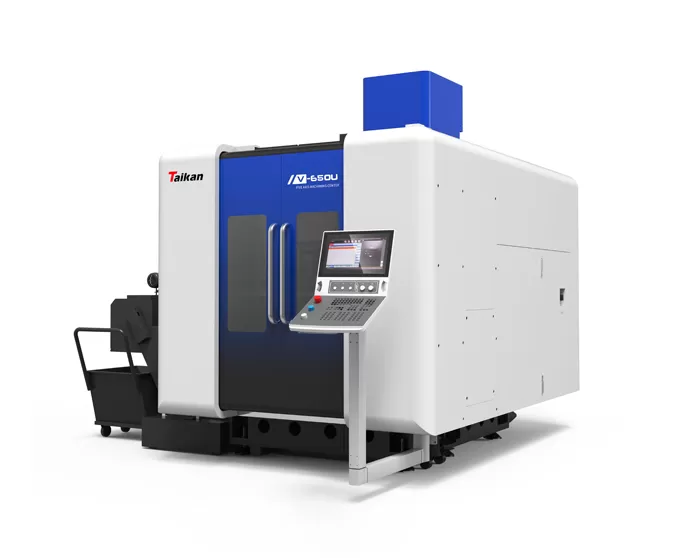

Trung tâm gia công 5 trục dọc V-650U

Du lịch

Du lịch x/Y/Z

Mm

650/800/500

Phạm vi quay một trục

°

± 120

Phạm vi quay trục C

°

360

Khoảng cách từ mũi trục chính đến bề mặt bàn làm việc

Mm

150-650

Bàn

Kích thước bàn

Mm

Φ650x530

Tải tối đa

Kg

500

Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)

Mm

7-18*65

Tốc độ

Tốc độ di chuyển nhanh trục x/Y/Z

Mm/phút

36000

Trục A/C tốc độ quay nhanh

R/phút

50/50

Độ chính xác

Độ chính xác định vị trục x/Y/Z

Mm

0.006/0.006/0.006

Độ chính xác lặp lại trục x/Y/Z

Mm

0.004/0.004/0.004

Độ chính xác định vị trục A/C

GIÂY

5/5

Độ chính xác lặp lại trục A/C

GIÂY

3/3

Trục chính

Công suất động cơ trục chính (S1/S6)

KW

4/30/35

Mô-men xoắn động cơ trục chính (S1/S6)

Nm

72/85

Tốc độ trục chính

R/phút

0 ~ 18000

Thông số kỹ thuật giá đỡ dụng cụ

/

HSK A63

Tạp Chí dụng cụ

Cấu trúc Tạp Chí công cụ

/

Tạp Chí cánh tay dụng cụ Xích

Dung lượng Tạp Chí dụng cụ

T

40

Tối đa trọng lượng dụng cụ

Kg

8

Tối đa chiều dài dụng cụ

Mm

300

Tối đa đường kính (trống hoàn toàn/liền kề)

Mm

Φ80/φ150

Những người khác

Hệ thống CNC

/

Siemens sinumerik One

Yêu cầu áp suất nguồn không khí

Mpa

0.6 ~ 0.8

Tổng công suất điện

KW

68

Kích thước máy (dài * rộng * cao)

Mm

4300*3900*3300

Trọng lượng máy chính (xấp xỉ)

Kg

15000
