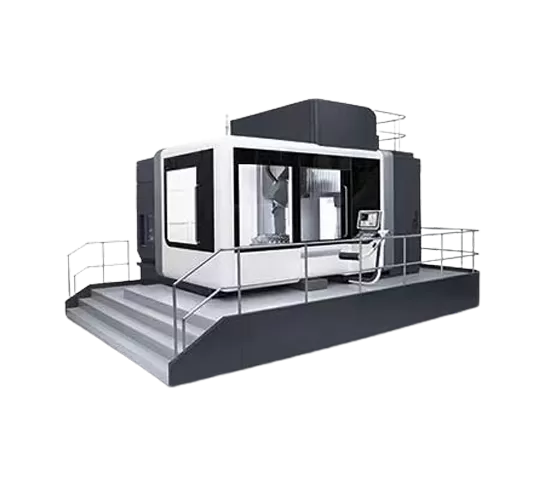

Trung tâm gia công tiện và phay 5 trục fh210p

Du lịch trục x/Y/Z

2100 × 2100 × 1300mm

Khoảng cách từ đầu phay ngang

Trung tâm đến bàn làm việc

130 ~ 1430mm

Tốc độ Bàn Quay

30 vòng/phút

Kích thước bàn làm việc

Φ1800mm

Tải trọng bàn tối đa

Phay 8000kg

Đầu phay xoay (trục B)

Tiêu chuẩn

Phạm vi xoay (0 = dọc/180 = cấp)

-15 ° ~ + 180 °

Tốc độ định mức trục B

50 vòng/phút

Khoảng cách từ mũi trục chính thẳng đứng đến bàn

236 ~ 1536mm

Tốc độ tối đa của trục chính điện

10000 vòng/phút

Nguồn điện (S1-100 %/40% DC)

48/71kw

Mô-men xoắn (S1-100 %/40% DC)

300/452nm

Côn trục chính

Côn 1:10

Giao diện công cụ

Hsk100a

Dung lượng Tạp Chí dụng cụ

40T

Tối đa đường kính/Chiều dài/Trọng lượng dụng cụ

Φ135mm/300mm/12kg

Thời gian thay đổi công cụ (công cụ thành công cụ)

4S

Khoan (bình thường hóa thép cacbon trung bình)

Φ50mm

Khai thác (bình thường hóa thép carbon trung bình)

M40

Xoay nhanh

40 m/phút

Độ chính xác định vị x/Y/Z

0.012mm

Độ chính xác định vị lặp lại x/Y/Z

0.01mm
