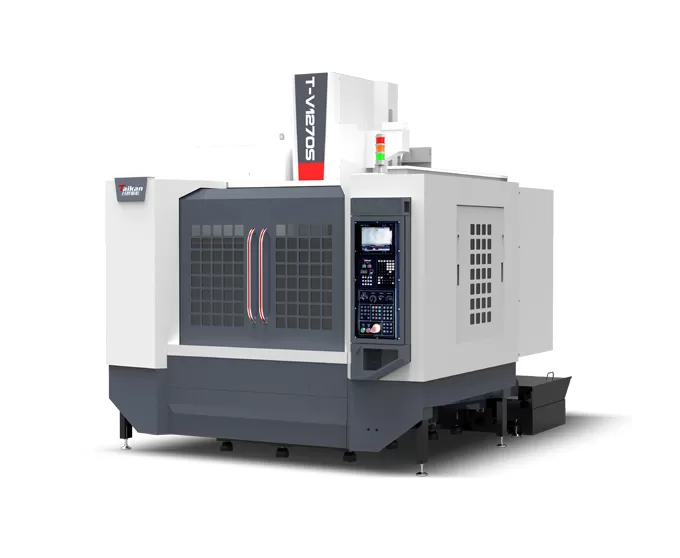

Trung tâm gia công đứng tốc độ cao và hiệu quả cao T-V1270S

Du lịch

Bàn du lịch (trục x)

Mm

1200

Yên xe du lịch (trục Y)

Mm

700

Headstock Travel (trục Z)

Mm

700

Khoảng cách từ mũi trục chính đến mặt bàn

Mm

100 ~ 800

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

Mm

757

Bàn làm việc

Kích thước bàn

Mm

1300*650

Tối đa tải trọng (THẬM CHÍ chịu tải)

Kg

800

Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)

Mm

5-18*125

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

KW

7.5/11

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

35.8/95.5

Phạm vi tốc độ

R/phút

50 ~ 12000 (ghép trực tiếp)

Đường kính trục chính

Mm

Φ150

Côn trục chính

/

BT40

Thông số kỹ thuật đinh tán

/

P40T-I (mas403)

Tốc độ

Phạm vi tốc độ cắt thức ăn

Mm/phút

1-10000

Tốc độ di chuyển nhanh trục x/Y/Z

M/phút

36/36/30

Độ chính xác

Độ chính xác định vị (x/Y/Z)

Mm

0.01

GB/t18400.4 (du lịch đầy đủ)

Độ lặp lại (x/Y/Z)

Mm

0.007

Tạp Chí dụng cụ

Công suất dụng cụ

Cái

24

Tối đa trọng lượng dụng cụ

Kg

7

Tối đa chiều dài dụng cụ

Mm

250

Tối đa đường kính dụng cụ (trống hoàn toàn/liền kề)

Mm

Φ75/Φ150

Những người khác

Hệ thống CNC

/

Mitsubishi m80vb

Nguồn không khí

Dòng Chảy

L/phút

≥ 280(ANR)

Áp suất không khí

Mpa

0.6 ~ 0.8

Công suất thiết bị

KVA

25

Dung tích bình làm mát

L

300

Kích thước máy

Mm

3000*3500*3100

Tương ứng với trục x * Y * Z

Trọng lượng (xấp xỉ)

Kg

6250
