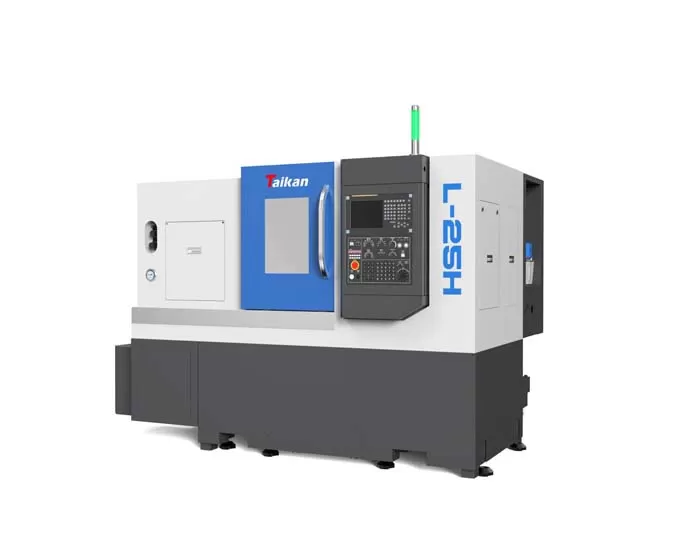

Name: HL-25H Máy tiện ngang CNC độ chính xác cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của máy tiện ngang CNC độ chính xác cao HL-25H

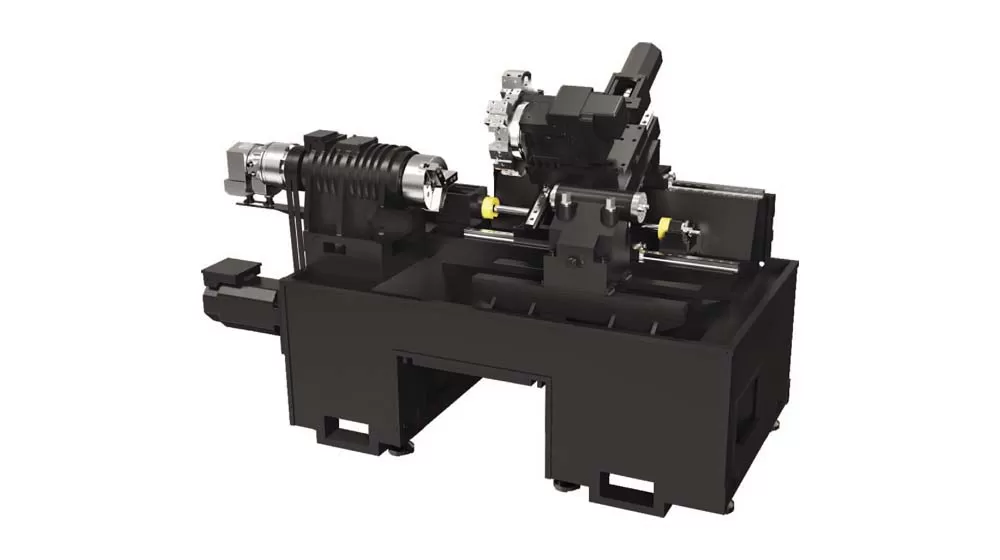

Tổng thể

Giường nghiêng tổng thể 30 °, với cấu trúc nhỏ gọn, độ cứng cao, loại bỏ chip trơn tru, dễ vận hành, v. v.;
Bảo vệ kín hoàn toàn, loại bỏ chip tự động, bôi trơn tự động và làm mát tự động.

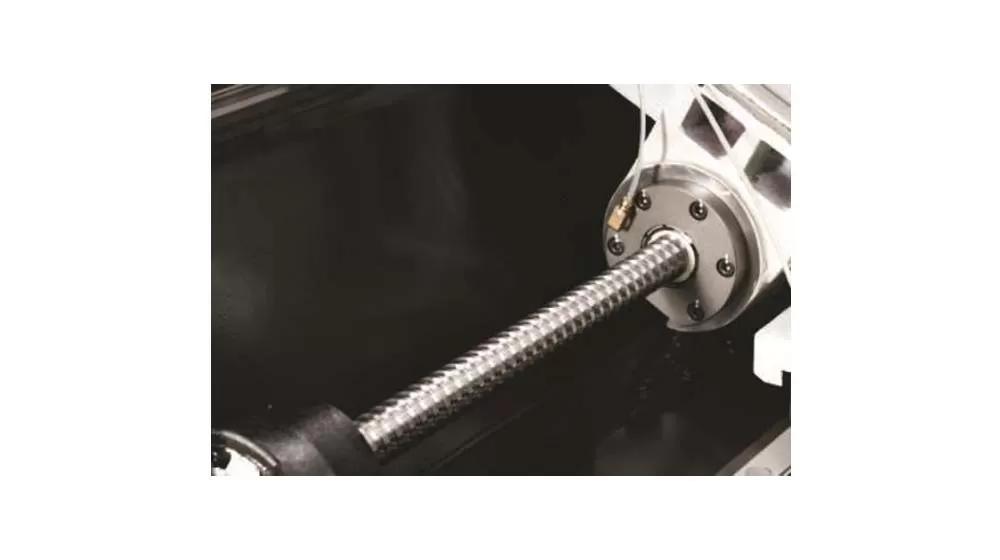

Ray dẫn hướng

Loại ray dẫn hướng Là ray dẫn hướng, và bộ phận dẫn động sử dụng vít bóng im lặng tốc độ cao, có ưu điểm là tốc độ cao, sinh nhiệt thấp và độ chính xác định vị cao.

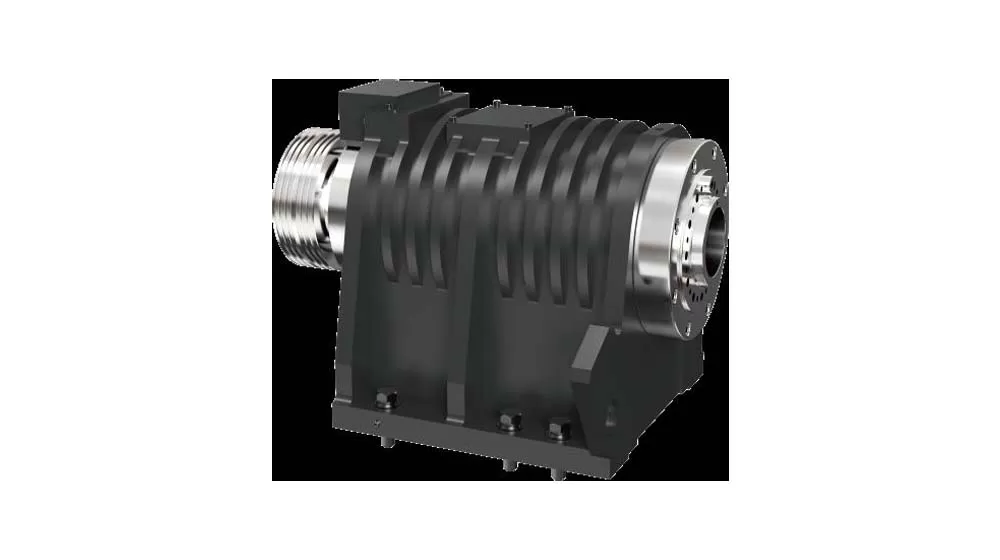

Trục chính

Phạm vi tốc độ trục chính là 0-6000r/PHÚT.
Giá đỡ phía trước của trục chính sử dụng ổ bi tiếp xúc góc có độ chính xác cao gấp ba, và giá đỡ phía sau sử dụng ổ bi tiếp xúc góc có độ chính xác cao gấp đôi, đáp ứng yêu cầu chịu lực cắt hướng trục và hướng tâm và yêu cầu tốc độ cao.

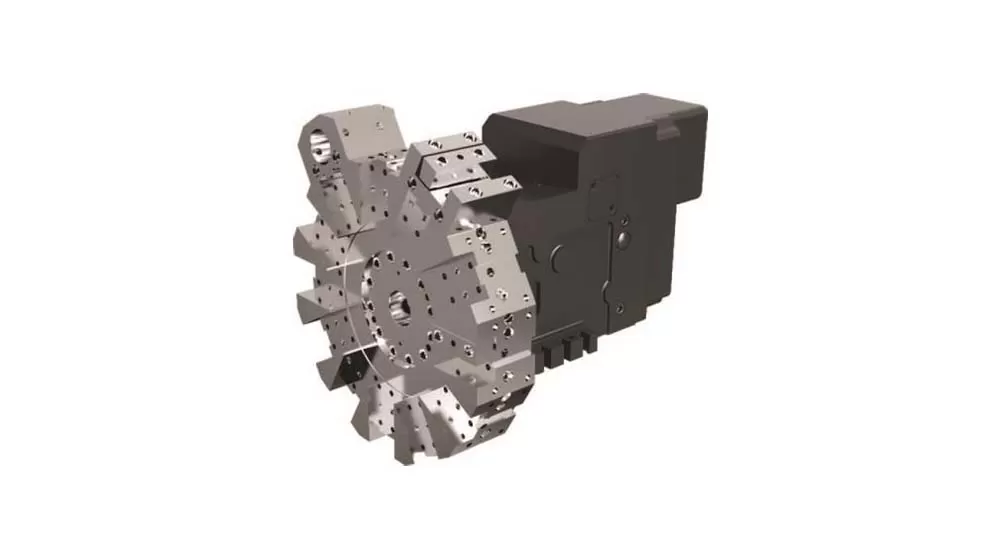

Dụng cụ

Máy công cụ này sử dụng tháp pháo công cụ servo, có tốc độ thay đổi công cụ nhanh và độ tin cậy cao.

Ứng dụng của Máy tiện ngang CNC độ chính xác cao HL-25H

Nó có thể đáp ứng nhu cầu gia công các bộ phận phức tạp và được sử dụng rộng rãi trong các lĩnh vực như van, tàu thủy, máy móc kỹ thuật, và đặc biệt được các nhà sản xuất phụ tùng ô tô ưa chuộng.

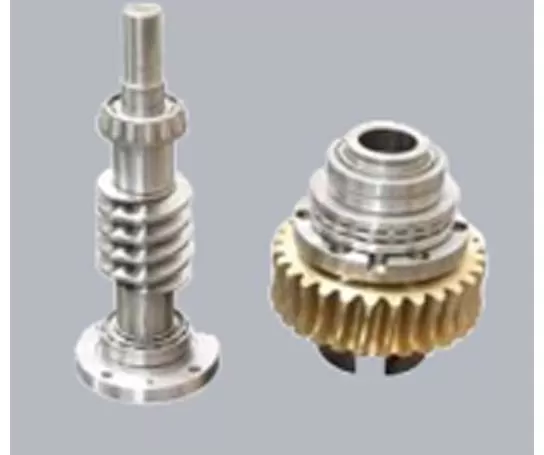

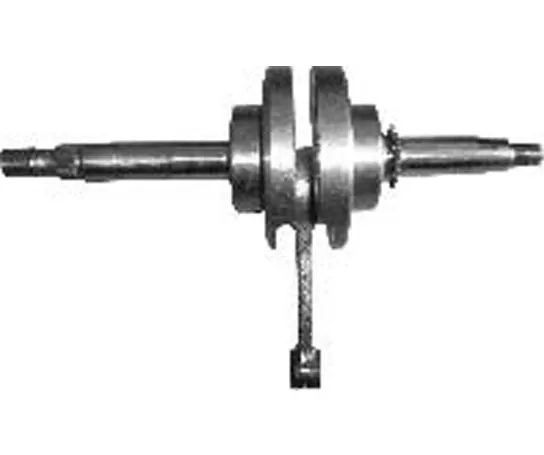

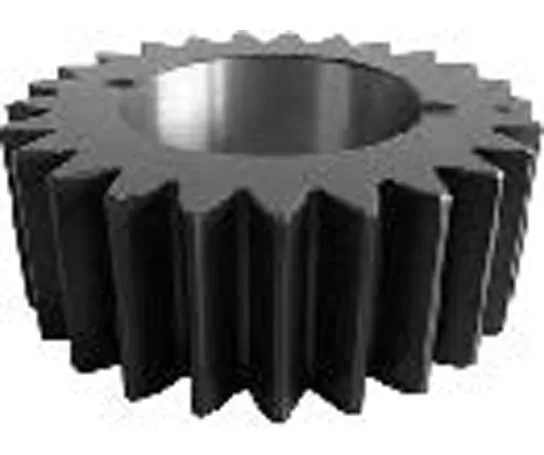

Ví dụ phôi 1

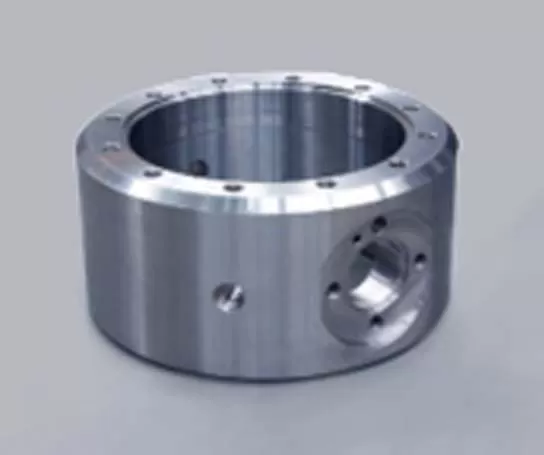

Ví dụ phôi 2

Ví dụ Phôi 3

Ví dụ phôi 4

Thông số kỹ thuật của Máy tiện ngang CNC độ chính xác cao HL-25H

Name		Unit	HL-25H	Ghi chú
Phạm vi gia công	Đường kính quay lớn nhất trên băng máy	mm	φ500
	Đường kính gia công lớn nhất (trục/đĩa)	mm	φ200/φ250
	Chiều dài gia công lớn nhất	mm	450
	Đường kính thanh lớn nhất	mm	φ45
Hành trình	Hành trình trục X	mm	140
	Công suất mô tơ trục X/mô-men xoắn dừng	kw/Nm	1.8/11
	Hành trình trục Z	mm	500
	Công suất mô tơ trục Z/mô-men xoắn dừng	kw/Nm	1.8/11
Trục chính	Công suất đầu ra (S1/S6)	kw	7.5/11
	Dạng đầu trục chính		A2-5
	Tốc độ trục chính	vòng/phút	0-6000
	Đường kính lỗ thông trục chính	mm	φ57
Mâm cặp	Mâm cặp ba chấu thủy lực	inch	6	Rỗng
Ụ động	Đường kính/hành trình ống trượt ụ động	mm	φ70/100	Tùy chọn
Ụ động	Côn lỗ ống trượt ụ động	Morse	Morse 4#	Mũi tâm quay
Tốc độ	Tốc độ chạy nhanh (trục X)	m/phút	30
	Tốc độ chạy nhanh (trục Z)	m/phút	30
	Tốc độ tiến dao cắt gọt	mm/phút	1~8000
Đài gá dao	Số lượng dao chứa	T	12
	Thời gian thay dao	Giây/vị trí	0.5
	Kích thước thân dao	mm	25×25
	Đường kính dao doa lớn nhất	mm	40
Độ chính xác	Độ chính xác định vị (trục X)	mm	0.006
	Độ chính xác định vị (trục Z)	mm	0.008
	Độ lặp lại ((trục X)	mm	0.004
	Độ lặp lại ( (trục Z)	mm	0.004
Khác	Công suất thiết bị	kVA	12
	Dung tích bể chứa dung dịch làm mát	L	150
	Kích thước máy	mm	250017001680	Bể chứa dung dịch làm mát loại bỏ phoi thủ công
	Trọng lượng (xấp xỉ)	kg	3400

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ chúng tôi.
