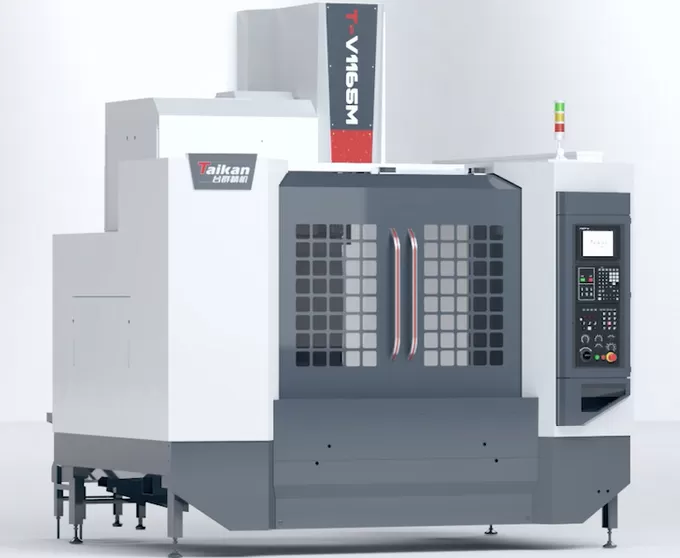

HT-V1165M Trung tâm gia công đứng tốc độ cao và độ cứng cao

Hành trình

Hành trình bàn máy (trục X)

mm

1100

Hành trình bàn trượt (trục Y)

mm

650

Hành trình đầu trục chính (trục Z)

mm

600

Khoảng cách từ mũi trục chính đến mặt bàn

mm

150～750

Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột

mm

718

Bàn làm việc

Kích thước bàn máy

mm

1200*650

Tải trọng tối đa (tải trọng phân bố đều)

kg

1000

Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)

mm

5-18*100

Trục chính

Công suất động cơ (định mức/ngắn hạn)

kW

11/15

Mô-men xoắn động cơ (định mức/ngắn hạn)

N.m

52.5/118

Phạm vi tốc độ

r/min

50~8000（dây đai）

Đường kính trục chính

mm

φ150

Côn trục chính

/

BT40

Thông số chốt kéo

/

P40T-I（MAS403）

Tốc độ

Phạm vi tốc độ chạy dao cắt

mm/min

1-10000

Tốc độ chạy nhanh các trục X/Y/Z

m/min

36/36/30

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.01

GB/T18400.4（Toàn hành trình）

Độ lặp lại (X/Y/Z)

mm

0.007/0.007/0.008

Ổ chứa dao

Số dao chứa được

pcs

24

Trọng lượng dao tối đa

kg

7

Chiều dài dao tối đa

mm

250

Đường kính dao tối đa (đầy/cạnh trống)

mm

Φ75/Φ150

Khác

Đối trọng trục Z

/

Cân bằng khí nitơ

Hệ thống CNC

/

Mitsubishi M80VB

Nguồn khí

Flow

L/min

≥280（ANR)

Áp suất khí nén

MPa

0.6~0.8

Dung tích thiết bị

KVA

25

Dung tích bồn chứa dung dịch làm mát

L

300

Kích thước máy

mm

2700*3480*2970

Tương ứng các trục X*Y*Z

Trọng lượng (xấp xỉ)

Kg

7200
