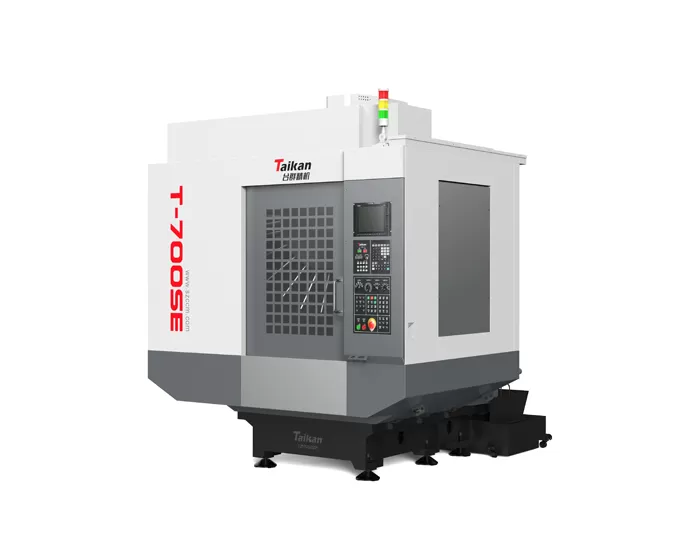

HT-700SE Trung tâm gia công vành bánh xe tốc độ cao và hiệu suất cao

Hành trình

Hành trình bàn máy (trục X)

mm

700

Hành trình bàn trượt (trục Y)

mm

400

Hành trình đầu trục chính (trục Z)

mm

320

Khoảng cách từ mũi trục chính đến bề mặt bàn

mm

140-460

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột máy

mm

445

Bàn máy

Kích thước bàn máy

mm

800*400

Tải trọng tối đa

kg

250

Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)

mm

3-18*125

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

kW

3.7/5.5

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

14.1/21

Tốc độ động cơ trục chính

rpm

20-20000

Côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ tiến dao cắt

mm/phút

1-15000

Tốc độ di chuyển nhanh trục X/Y/Z

m/phút

48/48/48

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.006

GB/T 18400.4 (Toàn bộ hành trình)

Độ lặp lại (X/Y/Z)

mm

0.004

Ổ chứa dao

Sức chứa dao

pcs

21

Trọng lượng dao tối đa

kg

3

Chiều dài dao tối đa

mm

300

Đường kính dao tối đa (đầy đủ/kế cạnh trống)

mm

Ф60/Ф80

Khác

Hệ thống CNC

Mitsubishi M80VB

Nguồn khí nén

Flow

L/phút

≥200 (ANR)

Áp suất khí nén

MPa

0.6-0.8

Công suất thiết bị

kVA

15

Dung tích bình làm mát tối đa

L

145

Kích thước máy

mm

2000*2480*2330

Tương ứng với trục X*Y*Z

Trọng lượng (xấp xỉ)

kg

2860
